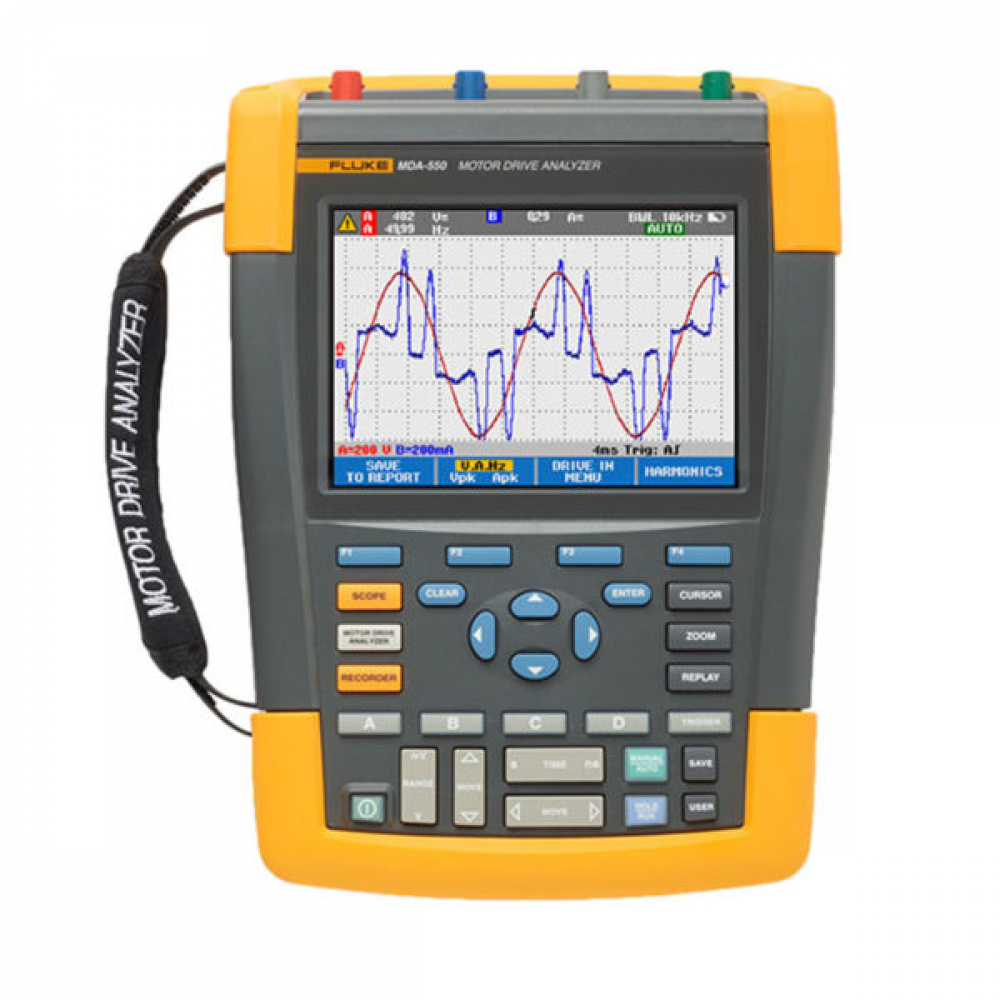

Fluke MDA-550 анализатор работы электродвигателей, 4-канальный, 500 МГц с валом двигателя и гармониками

Актуально на 15.01.2025
В наличии
0 pуб. с НДС Цена по запросу
Запросить счет
Производитель: Fluke
Страна происхождения (производителя): США
Модель: Fluke MDA-550
Габаритные размеры: 270x190x70 мм
Вес: 2.2 кг.

Описание

Описание Новые анализаторы работы электродвигателей Fluke MDA 510 и MDA 550 экономят время и устраняют необходимость настройки сложных измерений, упрощая процесс поиска и устранения неисправностей для частотно-регулируемых приводов. А самое главное анализаторы служат для упрощение сложного процесса поиска и устранения неисправностей электродвигателя с пошаговыми настройками проверки и автоматизированными измерениями на приводе, которые обеспечивают надежные и воспроизводимые результаты измерений. Просто выберите проверку, и пошаговые измерения покажут, где можно установить соединения напряжения и тока, а предварительно заданные профили измерений обеспечат захват всех данных, необходимых для каждой критически важной секции электродвигателя — от входа до выхода, шины постоянного тока и самого двигателя. Серия MDA-500 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по результатам «As-found» (Измерено)/«As-Left» (Оставлено). MDA-510 и MDA-550 — это идеальные портативные измерительные приборы для анализа работы электроприводов, которые позволяют безопасно находить и устранять типичные проблемы в системах приводов инверторных двигателей. • Измеряйте ключевые параметры электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, асимметрию и гармоники напряжения и тока (MDA-550), модуляции напряжения, а также разряды напряжения на концах вала электродвигателя (MDA-550). • Выполняйте расширенные измерения с коэффициентом гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу систему электропитания. • Выполняйте пошаговые измерения на входе электродвигателя, шине постоянного тока, выходе привода, на входе двигателя и валу (MDA-550) с графическими пошаговыми схемами подключения для измерения напряжения и силы тока. • Используйте упрощенную настройку измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки. • Быстро и легко создавайте отчеты, которые идеально подходят для документирования поиска и устранения неисправностей, а также для совместной работы с другими сотрудниками. •Измеряйте дополнительные электрические параметры с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах. Анализаторы работы электродвигателей Fluke MDA-510 и MDA-550 используют измерения с пошаговыми инструкциями для упрощения анализа. Подключения для измерения входа привода с пошаговыми инструкциями Вход привода Измеряйте входное напряжение и силу тока, чтобы быстро определить, находятся ли значения в допустимых пределах, сравнивая номинальное напряжение с фактическим напряжением питания на частотно-регулируемых приводах (ЧРП), также известных как приводы с регулируемой частотой вращения (ПРЧВ) или электроприводы с регулируемой скоростью (ЭРС). Затем проверьте входной ток, чтобы определить, находится ли он в пределах максимального значения, и имеют ли проводники подходящий размер. Кроме того, можно проверить, находится ли гармоническое искажение в пределах допустимого уровня путем визуальной проверки формы сигнала или путем просмотра экрана спектра гармоник (MDA-550), который показывает общее гармоническое искажение и отдельные гармоники. Кривая выходного сигнала привода с автоматическим запуском Асимметрия напряжения и тока Проверьте асимметрию напряжения на входных клеммах частотно-регулируемого привода, чтобы убедиться в том, что дисбаланс фаз не слишком высокий (> 6-8%), и что чередование фаз является правильным. Также можно проверить асимметрию тока, поскольку чрезмерная асимметрия может указывать на проблемы с выпрямителем привода. Расширенный спектр гармоник от 9 кГц до 150 кГц Расширенные измерения гармоник Чрезмерные гармоники представляют угрозу не только для вращающихся машин, но и для другого оборудования, подключенного к системе электропитания. MDA-550 обеспечивает возможность обнаружения гармоник электродвигателя, но также может выявить возможное воздействие на переключающие элементы преобразователя. MDA-550 имеет три диапазона гармоник, с 1-й по 51-ю гармонику, 1–9 кГц и 9–150 кГц, что обеспечивает возможность обнаружения проблем загрязнения гармоник. Анализатор автоматически запустит и настроит показания для оптимального измерения. Шина постоянного тока Преобразование переменного тока в постоянный ток в приводе электродвигателя очень важно, так как правильное напряжение и надлежащее сглаживание с низким уровнем пульсаций требуются для обеспечения максимальной производительности привода. Высокое пульсирующее напряжение может быть признаком неисправности конденсаторов или некорректного определения размеров подключенного электродвигателя. Функцию записи серии MDA-500 можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой. Выход привода Проверьте выходную мощность инверторного привода, уделяя отношению напряжения к частоте (Н/Ч) и модуляции напряжения. При высоком соотношении напряжения/частоты электродвигатель может перегреться. При низким соотношении Н/Ч подключенный электродвигатель может не обеспечивать крутящий момент под нагрузкой, необходимый для эффективного выполнения заданного процесса. Модуляция напряжения со скачком Модуляция напряжения Измерения сигнала с широтно-импульсной модуляцией используются для проверки высоких пиков напряжения, которые могут повредить изоляцию обмотки электродвигателя. Время или скорость нарастания импульсов указывается в виде значений dV/dt (скорость изменения напряжения со временем), которые необходимо сравнить с указанной изоляцией электродвигателя. Измеренные параметры также можно использовать для измерения частоты переключения, чтобы определить наличие потенциальных проблем с электронным переключением или с заземлением, где сигнал плавает вверх и вниз. Вход электродвигателя Важно убедиться, что напряжение подается на входные клеммы электродвигателя, а выбор кабелей, ведущих от привода к двигателю, имеет решающее значение. Неправильный выбор кабелей может привести к повреждению привода и электродвигателя из-за чрезмерного отраженного пикового напряжения. Важно убедиться, что ток на клеммах находится в пределах характеристик электродвигателя, так как превышение тока может привести к перегреванию электродвигателя, снижая срок службы изоляции статора, что может привести к преждевременному отказу электродвигателя. Счетчики событий разряда напряжения на валу двигателя Напряжение на концах вала электродвигателя Импульсы напряжения от частотно-регулируемого привода могут замыкаться от статора электродвигателя к ротору, что приводит к появлению напряжения на валу ротора. Когда напряжение на валу ротора превышает изоляционную способность смазки подшипника, может произойти искровой разряд (искрение), что приведет к образованию питтинговой коррозии и канавок на обойме подшипника электродвигателя, из-за чего электродвигатель может преждевременно выйти из строя. Анализаторы серии MDA-550 поставляются с наконечниками щупа из углеродного волокна, которые легко обнаруживают наличие разрушительных искровых разрядов, в то время как амплитуда импульса и счетчики событий позволяют принять меры до возникновения неисправности. Дополнение в виде данного аксессуара и возможности MDA-550 позволяет обнаруживать потенциальные повреждения без дорогостоящих стационарных решений. Измерения с пошаговыми инструкциями гарантируют, что необходимые данные всегда будут у вас под рукой Серия MDA-500 предназначена для быстрой и простой проверки и устранения типичных проблем в трехфазных и однофазных системах приводов инверторных двигателей. От входа питания до установленного электродвигателя — MDA-500 обеспечивает возможность измерения для самого быстрого поиска и устранения неисправностей электродвигателя. Информация на экране и пошаговые инструкции по настройке позволяют легко настроить анализатор и получить результаты измерений на приводе, необходимые для быстрого принятия оптимальных решений по техническому обслуживанию. Официальная гарантия Приобретая анализатор работы электродвигателей, 4-канальный, 500 МГц с валом двигателя и гармониками Fluke MDA-550 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения. Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Технические характеристики

ПроизводительFluke
МодельFluke MDA-550
Гарантия1 год
Технические условия (ТУ)ТУ изготовителя
Госреестр РФНе внесен
Межповерочный интервалОтсуствует
Напряжение постоянного тока (В пост. тока)
Максимальное напряжение с датчиком 10:1 или 100:11000 В
Максимальное разрешение с датчиком 10:1 или 100:11 мВ
Показание на полной шкале999 отсчетов
Погрешность 4 с – 10 мкс/дел.±(3 % + 6 отсчетов)
Напряжение переменного тока (В перем. тока)
Максимальное напряжение с датчиком 10:1 или 100:11000 В
Максимальное разрешение с датчиком 10:1 или 100:11 мВ
Показание на полной шкале999 отсчетов
50 Гц±(3 % + 10 отсчетов) – 0,6 %
60 Гц±(3 % + 10 отсчетов) – 0,4 %
от 60 Гц до 20 кГц±(4 % + 15 отсчетов)
от 20 кГц до 1 МГц±(6 % + 20 отсчетов)
от 1 МГц до 25 МГц±(10 % + 20 отсчетов)
Истинные среднеквадратичные значения напряжения (В перем. тока + В пост. тока)
Максимальное напряжение с датчиком 10:1 или 100:11000 В
Максимальное разрешение с датчиком 10:1 или 100:11 мВ
Показание на полной шкале1100 отсчетов
Пост. ток до 60 Гц±(3 % + 10 отсчетов)
от 60 Гц до 20 кГц±(4 % + 15 отсчетов)
от 20 кГц до 1 МГц±(6 % + 20 отсчетов)
от 1 МГц до 25 МГц±(10 % + 20 отсчетов)
Напряжение ШИМ (V шим)
НазначениеИзмерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя
ПринципПоказания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
ПогрешностьКак при измерении напряжения перем. + пост. тока для синусоидальных сигналов
Пиковое напряжение (V пиковое)
РежимыМаксимальное пиковое значение, минимальное пиковое значение или межпиковое значение
Максимальное напряжение с датчиком 10:1 или 100:11000 В
Максимальное разрешение с датчиком 10:1 или 100:110 мВ
Погрешность
Максимальное пиковое значение, минимальное пиковое значение±0,2 деления
Межпиковое значение±0,4 деления
Показание на полной шкале800 отсчетов
Общая характеристика
Ток (AMP) с использованием токоизмерительных клещей
ДиапазоныТакие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения
Коэффициенты усиления0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
ПогрешностьТакая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей)
Частота (Гц)
ДиапазонОт 1,000 Гц до 500 МГц
Показание на полной шкале999 отсчетов
Погрешность±(0,5 % + 2 отсчетов)
Соотношение напряжение/частота (В/Гц)
НазначениеДля отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока
Погрешность% V среднеквадр. + % Гц
Дисбаланс напряжения на входе привода
НазначениеДля отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения
ПогрешностьОриентировочный процент на основе значений напряжения перем. + пост. тока
Асимметрия напряжения на выходе привода и входе двигателя
НазначениеДля отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений напряжения ШИМ
ПогрешностьОриентировочное значение в процентах на основе значений напряжения ШИМ
Асимметрия тока на входе привода
НазначениеДля отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока
ПогрешностьОриентировочный процент на основе значений силы перем. + пост. тока
Асимметрия напряжения на выходе привода и входе электродвигателя
НазначениеДля отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока
ПогрешностьОриентировочный процент на основе значений переменного тока
Время нарастания и спада
ПоказанияРазница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс
ПогрешностьКак погрешность осциллографа
Гармоники и спектр
ГармоникиПост. ток до 51-й
Диапазоны спектра1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения)
Напряжение на концах вала
Количество экранов50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия)
Передача на ПКС помощью USB-накопителя 2 ГБ или кабеля мини-USB – USB и FlukeView™ 2 для измерительного прибора ScopeMeter™
Настройки датчика
Датчик напряжения1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
Токоизмерительные клещи0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A
Датчик напряжения на валу1:1, 10:1, 100:1
Температура
Рабочаяот 0 до 50 °C
Во время работы и зарядкиот 0 °C до 40 °C
Храненияот -20 °C до 60 °C
Во время зарядки батареиот 0 °C до 45 °C
Высота
Рабочая3000 м
Хранения12 000 м
Степень защиты IP
IEC 60529, IP 51
Безопасность
ОбщаяIEC 61010-1: Класс загрязнения 2
Измерение IEC 61010-2-030 Вход BNC A, B, (C, D)
От любой из клемм к заземлению1000 В CAT III, 600 В CAT IV
Между любыми клеммами300 В CAT IV
IEC 61010-2-031 Датчик напряжения VPS410 10:1
От любой из клемм к заземлению1000 В CAT III, 600 В CAT IV
Между любыми клеммами1000 В CAT III, 600 В CAT IV
Датчик напряжения VPS42x 100:1 От любой из клемм к заземлению1000 В CAT III, 600 В CAT IV
Между наконечником щупа и эталонным проводом2000 В
Электропитание
Внутренняя аккумуляторная батареяFluke BP291, 10,8 В пост. тока,

52 Вт-ч

Внешний источник питанияBC190
ПитаниеВнутренняя аккумуляторная батарея Fluke BP291
Глубина70 мм
Ширина190 мм
Высота270 мм
Вес2,2 кг
Комплект поставкиАнализатор работы электродвигателей, 4-канальный, 500 МГц с валом двигателя и гармониками Fluke MDA-550

Литий-ионный аккумуляторный блок BP 291

Зарядное устройство/сетевой адаптер BC190

Высоковольтные пробники VPS 100:1 с зажимами типа «крокодил»  3шт.

Датчик напряжения 500 МГц VPS410-II-R 10:1

Токовые клещи переменного тока i400s  3шт.

Футляр для переноски C1740

USB-накопитель 2 ГБ с руководствами и ПО FlukeView™ 2

Комплект для измерения напряжения на валу SVS-500 (1 шт.) (3 щетки, держатель датчика, двухкомпонентный удлинительный стержень и магнитное основание)

Варианты написания в сети InternetFluke-MDA-550, FlukeMDA-550
