Описание

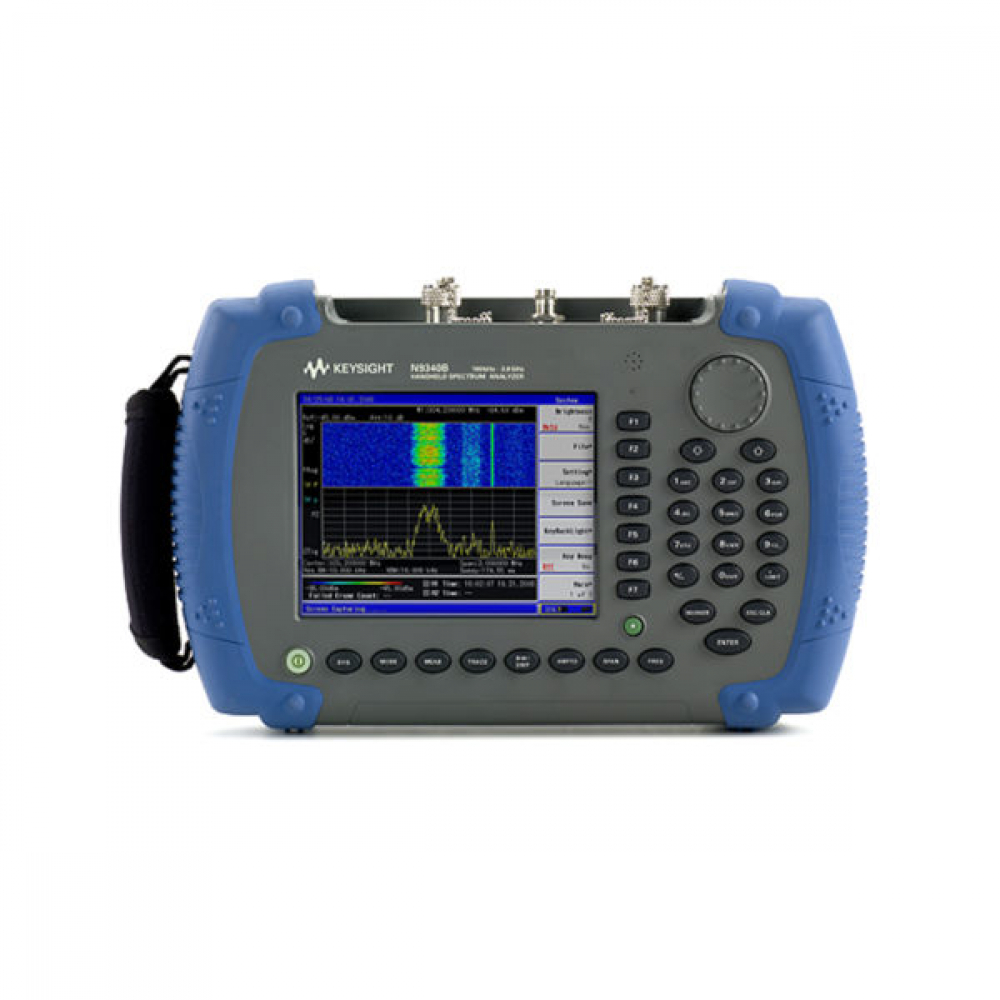

Описание Специально разработанный для использования в полевых условиях, анализатор спектра N9340B обладает практичностью и высокими рабочими характеристиками, необходимыми для решения задач спектрального мониторинга, установки, обслуживания и ремонта оборудования на месте его установки. Высокие рабочие характеристики для проведения надежных испытаний в полевых условиях. Для локализации и идентифицикации трудноуловимых, кратковременных сигналов помех анализатор N9340B имеет самую быструю развертку (минимальное время развертки 10 мс). Превосходное сочетание низкого среднего уровня собственных шумов (DANL), однополосного фазового шума и узкой полосы пропускания означает, что измерения исследуемого сигнала будут более надежными, а пользователь будет больше уверен в результатах испытаний. Узкие полосы пропускания увеличивают разрешающую способность при исследовании близко расположенных сигналов. Низкий средний уровень собственного шума позволяет обнаруживать сигналы низкого уровня, такие как паразитные сигналы и шум. Низкий уровень фазового шума помогает исследовать сигналы, расположенные вблизи несущей. Анализатор N9340B имеет самые узкие полосы пропускания в своем классе. Полоса пропускания 30 Гц позволяет проще идентифицировать, обнаруживать и измерять два близко расположенных сигнала. Кроме того, селективность фильтра полосы пропускания (< 5:1), позволяет разрешать близко расположенные сигналы с неравными амплитудами.В дополнение к этому, узкая полоса пропускания означает, что анализатор спектра вносит минимальное значение собственного шума, еще более улучшая чувствительность. N9340B имеет лучшие характеристики чувствительности и избирательности в своем классе. Средний уровень собственных шумов равен –124 дБм или –144 дБм с предусилителем (полоса пропускания 30 Гц, 10 МГц < fc < 1,5 ГГц). N9340B снабжен мощным набором функций, предназначенных для решения прикладных задач испытаний в полевых условиях с использованием ручного анализатора спектра. В новых анализаторах N9340B измерение спектральной маски излучения (SEM) является стандартной функцией. Спектральная маска излучения характеризует полную мощность, содержащуюся в определённой полосе основного канала передачи и каналов с заданными частотными отстройками по обе стороны от основного и сравнивает её с допустимым уровнем мощности, указанным в стандарте. Теперь пользователь может использовать преимущества отображения спектрограммы для наблюдения за поведением изменяющихся параметров сигнала в течение времени. Анализатор N9340B включает спектрограмму в качестве стандартной функции. Измерения напряжённости поля часто требуются для полевых испытаний передатчиков и определения зоны покрытия антенн. Эти измерения являются теперь стандартной функцией N9340B. Анализатор N9340B поддерживает точные измерения мощности с помощью преобразователей мощности серии U2000 с шиной USB компании Keysight. Опция анализа модуляции АМ/ЧМ сигналов позволяет измерять полный набор характеристик модулированных сигналов: мощность несущей; частоту модуляции; коэффициент (глубину) амплитудной модуляции; девиацию частоты; отношение суммы мощностей сигнала, шума и искажений к сумме мощностей шума и искажений (SINAD); смещение частоты несущей. Теперь доступна также опция анализа параметров модуляции АМн (амплитудная манипуляция) и ЧМн (частотная манипуляция). Для тех пользователей, которые предпочитают настраивать анализатор спектра в соответствии с номером канала, а не по значению центральной частоты, будет полезной новая функция Channel Table (таблица каналов). Если мощность на входе анализатора превысит +33 дБм, для защиты прибора от повреждения активируется входной защитный переключатель. Анализатор N9340B поддерживает одноклавишные измерения занимаемой полосы частот, мощности в канале и односительной мощности в соседнем канале. Оптимизация конструкции N9340B для повышения эффективности испытаний в полевых условиях. Как и для всего новейшего оборудования компании Keysight, предназначенного для работы в полевых условиях, работа при прямом попадании на экран солнечных лучей или других условиях естественного освещения, не является проблемой.Цветной дисплей размером 6,5 дюйма (170 мм) с активной TFT матрицей и разрешением 640 х 480 пикселов обеспечивает превосходное, яркое и четкое изображение графиков как внутри помещения, так и на открытом воздухе. В анализаторе N9340B установлены клавиши с задней подсветкой. Они ясно видны даже в темноте. Пользователь может настроить яркость и продолжительность подсветки клавиш. За счет этого с N9340B можно работать даже ночью. В передней панели N9340B установлен датчик освещенности. Он может быть активирован для настройки яркости дисплея в соответствии с изменяющимися условиями освещенности. В анализаторе N9340B имется встроенная система управления батареей, которая увеличивает ее время действия до 4 часов. N9340B поддерживает USB флэш-накопители для целей запоминания и считывания данных. Подключение прибора к ПК является простым. Обеспечивается быстрая пересылка данных по кабелю USB. Программное обеспечение, работающее в среде Windows, позволяет дистанционно управлять N9340B по интерфейсу USB или LAN. Обеспечивается автоматическое запоминание выбранных данных и графиков. Обладая массой 3,5 кг (с батареей), анализатор спектра N9340В специально сконструирован, чтобы облегчить решение задач установки и обслуживания оборудования в полевых условиях для аэрокосмической и оборонной отраслей, телевидения и радиовещания, радиочастотных центров и операторов сетей радиосвязи.Большие резиновые манжеты обертывают оба конца прибора, обеспечивая надежную защиту при работе в жестких условиях. Герметизированная клавиатура и экран устойчивы к воздействию влаги и пыли. Мягкий футляр для переноски обеспечивает дополнительную защиту прибора. Интерфейс пользователя на 11 языках, в том числе на русском.В компании «ООО МК Зенит-Электро» Вы можете приобрести контрольно-измерительное оборудование по ценам производителей, получить квалифицированные консультации в подборе товаров или аналогов ранее выпускавшимся. Покупая анализатор спектра Keysight N9340B в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Keysight Technologies |
Модель | N9340B |
Гарантия | 1 год |
Госреестр | 38849-08 |
Межповерочный интервал | 1 год |
Частотные параметры | |
Диапазон частот | от 100 кГц до 3 ГГц (настраиваемый до 9 кГц), связь по переменному току |
Погрешность частоты внутреннего опорного генератора 10 МГц | |
Старение | ±1 х 10-6 за год |
Температурная нестабильность | ±2 х 10-6, от 0 до 30 °С; ±4 х 10-6, от 30 до 50 °С |
Погрешность отсчета частоты (начальной, конечной, центральной, по маркеру) | |
Разрешение маркера | полоса обзора/(число точек развертки – 1) |
Погрешность | ±(индицируемая частота х погрешн. опорной частоты + 1% х полоса обзора + 20% х полоса пропускания + разрешение маркера + 1 Гц) |
Полоса обзора | |
Диапазон | 0 Гц (нулевая полоса); от 1 кГц до 3 ГГц |
Разрешение | 1 Гц |
Погрешность | ±полоса обзора/(число точек развертки – 1) |
Однополосный фазовый шум (от 20 до 30 °С, тип. значение, центр. частота 1 ГГц, полоса пропускания 100 Гц, полоса видеофильтра 10 Гц, СКЗ детектор) | |
Отстройка от несущей 30 кГц | -87 дБн/Гц |
Отстройка от несущей 100 кГц | -100 дБн/Гц |
Отстройка от несущей 1МГц | -120 дБн/Гц |
Полоса пропускания (ПП) | |
на уровне -3дБ | от 30 Гц до 1 МГц в последовательности 1-3-10 |
погрешность | ±5% (ном.) |
избирательность (по уровням 60 дБ/3 дБ) | < 5:1 (ном.) (цифровые фильтры, АЧХ приблизительно гауссовой формы) |
Полоса видеофильтра | |
на уровне -3дБ | от 3 Гц до 1 МГц в последовательности 1:3:10 |
погрешность | ±5% (ном.) |
Амплитудные параметры | |
Пределы измерения | от среднего уровня собственных шумов до +20 дБм |
Пределы ослабления вх. аттенюатора | от 0 до 51 дБ с шагом 1 дБ |
Макс. средняя мощность непрерывного сигнала | +33 дБм; 3 минуты максимум (ном.); установка входного аттенюатора ≥ 20 дБ |
Макс. постоянная составляющая | 50 В пост. тока |
Средний уровень собственного шума (ПП 30 Гц, полоса видеофильтра 3 Гц) * – Предусилитель выкл. (оп. уровень ≤ -50 дБм) ** – Предусилитель включен (оп. уровень ≤ -70 дБм) | |
100 кГц < fc ≤ 1 МГц | 1 МГц < fc ≤ 10 МГц |
Диапазон отображения уровня | |
Логарифмическая шкала | от 10 до 100 дБ, 10 делений, 1,2, 5, 10 дБ/дел |
Единицы шкалы | дБм, дБмВ, дБмкВ |
Линейная шкала | от 0 до 100%, 10 делений |
Единицы шкалы | В, мкА, мВт, Вт |
Число точек развертки | 461 |
Погрешность отсчета уровня по маркеру | |
Логарифмическая шкала 0,01 дБ | Линейная шкала 0,01% от опорного уровня |
Детекторы графика нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный) | Число графиков 4 |
Режимы графиков Clear/write (стирание:запись), maximum hold (накопление максимумов), аverage (усреднение) | Погрешность измерения уровня (от 20 до 30 °С, пик. детектор, предусилитель выкл., вх. сигнал от 0 до -50 дБм, аттенюатор 20 дБ, частота > 1 МГц, авт. развертка, ПП = 1 кГц, полоса видеофильтра 1 кГц, усреднение графиков для уменьшения шума) ±1,5 дБ; |
±0,5 дБ (тип. значение) | |
Логарифмическая шкала 0,01 дБ | Линейная шкала 0,01% от опорного уровня |
Детекторы графика нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный) | Число графиков 4 |
Опорный уровень | |
Пределы установки | от -100 до +20 дБм с шагом 1 дБ |
Разрешение | |
Логарифмическая шкала | 0,01 дБ |
Линейная шкала | 1% от опорного уровня |
КСВн на ВЧ входе (на частоте настройки) | |
Установка аттенюатора 0 дБ < 1,8:1 (от 10 МГц до 3,0 ГГц), ном. значение | Установка аттенюатора 10 дБ < 1,8:1 (от 100 кГц до 10 МГц), ном. значение |
< 1,5:1 (от 10 МГц до 2,5 ГГц), ном. значение | < 1,8:1 (от 2,5 до 3 ГГц), тип. значение |
Установка аттенюатора 20 дБ < 1,6:1 (от 100 кГц до 10 МГц), ном. значение | < 1,4:1 (от 10 МГц до 3,0 ГГц), тип. значение |
Продукты искажений и комбинационные составляющие | |
Гарм. искажения второго порядка (точка перес. втор. порядка – SHI) | <-70 дБн при уровне смесителя -40 дБм |
Интермодуляционные искажения третьего порядка (уровень TOI) | +10 дБм (тип. значение) |
Собственные остаточные отклики | < -88 дБм (нагруженный вход, ослабление аттенюатора 0 дБ, предусилитель выкл., опорный уровень -30 дБм, частота > 30 МГц, ПП ≤ 10 |
Развертка | |
Время развертки | |
при нулевой полосе обзора | от 6 мкс до 200 с |
при полосе обзора ≥ 1 кГц | от 10 мс до 1000 с |
режим развертки | непрерывный, однократный |
перепад сигнала запуска | положительный или отрицательный (по выбору) |
источник запуска | автоматический, сигнал видеотракта, внешний |
задержка запуска | от 6 мкс до 200 с с разрешением 6 мкс |
Демодуляция | |
Диапазон частот | от 1 МГц до 3 ГГц |
Погрешность определения мощности несущей | ±2 дБм; ±1 дБм (тип. значение) |
Разрешающая способность отображения мощности несущей | 0,01 дБм |
Измерение АМ сигналов | |
частота модуляции от20 Гц до 100 кГц | погрешность 1 Гц (ном.) при частоте модуляции < 1 кГц; |
< 0,1% (ном.) при частоте модуляции ≥ 1 кГц | глубина от 5 до 95% |
погрешность ±4 % (ном.) | |
частота модуляции от20 Гц до 100 кГц | погрешность 1 Гц (ном.) при частоте модуляции < 1 кГц; |
Измерение ЧМ сигналов | |
частота модуляции | от 20 Гц до 100 кГц |
погрешность | 1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц |
девиация | от 20 Гц до 400 кГц |
погрешность | ±4 % (ном.) |
Измерение АМн сигналов | |
Символьная скорость | от 200 Гц до 100 кГц |
Глубина модуляции | |
диапазон | от 10 до 95% |
погрешность | ±4 % от отсчета (ном.) |
разр. способность отображ. | 0,01 Гц |
Измерение ЧМн сигналов | |
Символьная скорость | от 1 кГц до 100 кГц |
Девиация ЧМн | |
диапазон | от 1 кГц до 100 кГц |
погрешность | ±4 % от отсчета (ном.) |
разр. способность отображ. | 0,01 Гц |
Соединители ввода-вывода | |
ВЧ вход | соединитель типа N, розетка (50 Ом) |
КСВн | < 1,5:1, от 10 МГц до 3,0 ГГц, вх. аттен. ≥ 10 дБ |
Вход сигнала опорной частоты | 10 МГц/внешнего запуска |
Частота опорного сигнала | 10 МГц |
Амплитуда опорного сигнала | от 0 до +10 дБм |
Уровень запуска | 5 В ТТЛ (12,6 В, 150 мА макс.) |
Соединитель и вых. импеданс | соединитель типа N, розетка (50 Ом) |
Соединители USB | |
Интерфейс USB хоста | вилка типа А (протокол Version 1.1) |
Интерфейс USB устройства | вилка типа В (протокол Version 1.1) |
Общие характеристики | |
Дисплей | Цветной дисплей 6,5 дюйма (170 мм), 640 х 480 точек с пассивной матрицей и частично отражающим слоем |
Требования к питанию и калибровка | |
Напряжение питания | от 90 до 120 В или от 195 до 263 В перем. тока (от 47 до 63 Гц); от 12 до 18 В постоянного тока |
Потребление | 12 Вт (тип. значение) |
Время действия батареи (после полного заряда) | 4 часа (без следящего генератора) 3 часа (со следящим генератором) |
Время заряда батареи | 3 часа |
Срок службы батареи | от 300 до 500 циклов заряда |
Время устан. рабочего режима | 30 минут |
Периодичность калибровки | 1 год |
Условия окружающей среды и массо-габаритные размеры | |
Рабочая температура | от -10 до +50 °С (при использовании батареи) от 0 до +40 °С (с адаптером перем./пост. тока) |
Температура заряда батареи | от 0 до +50 °С |
Предельные (хранение) | от -40 до +70 °С (для батареи: от -20 до +50 °С) |
Относительная влажность | <95% |
Опции | |
N9340B | PА3 Предусилитель до 3 ГГц |
N9340B | TG3 Следящий генератор до 3 ГГц |
N9340B | AMA Демодуляция/анализ AM/ЧМ cигналов |
N9340B | DMA Демодуляция/анализ cигналов с АМн/ЧМн модуляцией |
N9340B | 1TC Жесткий футляр для транспортировки |
N9340B | 1DC Автомобильный адаптер 12 В |
N9340B | BAT Запасной блок батарей (2 батареи) |
N9340B | ADP Запасной преобразователь напряжения переменного тока в напряжение постоянного тока |
N9340B | BCG Внешнее зарядное устройство |
N9340B | TAD Переход N (вилка), 50 Ом, |
Питание | Аккумуляторное |
Глубина | 69 мм |
Ширина | 318 мм |
Высота | 207 мм |
Вес | 3 кг |
Комплект поставки | N9340B Ручной анализатор спектра, диапазон частот от 100 кГц до 3,0 ГГц В стандартный комплект поставки: краткое учебное руководство по вводу в эксплуатацию (Quick Start Tutorial) на нескольких языках, комплект документации на компакт-диске и мягкий футляр для переноски. |
Варианты написания в сети internet | KeysightN9340B, Keysight-N9340B, Keysight/N9340B |
