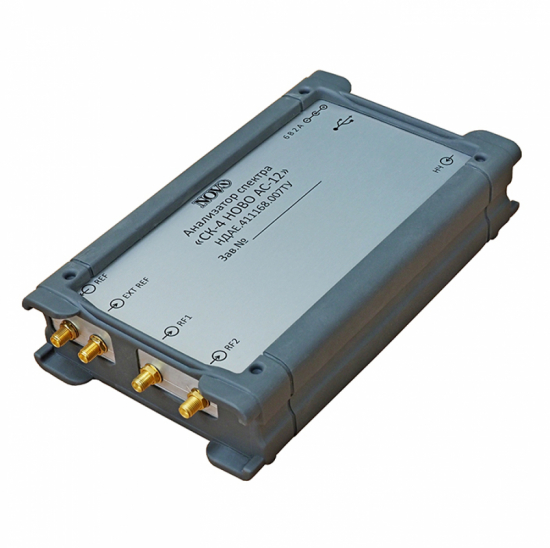

USB СК-4 НОВО АС-12 портативный анализатор спектра

USB СК-4 НОВО АС-12 портативный анализатор спектра
Увеличить изображение
Актуально на 12.08.2025
В наличии
2349600 ₽ (с НДС) 0 ₽
Поверка включена в стоимость
Запросить счет
2044152 ₽ (без НДС) 0 ₽
Поверка включена в стоимость
Запросить счет
Производитель: Компания «НОВО»
Страна происхождения (производителя): Эстония
Модель: USB СК-4 НОВО АС-12
Госреестр: 84928-22
Межповерочный интервал: 1 год
Габаритные размеры: 110 х 33 х 203
Вес: 0.75 кг.
Расчет стоимости доставки

Описание

Портативный анализатор спектра USB СК-4 НОВО АС-12 предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 9 кГц до 14,5 ГГц.

Анализатор представляет собой автоматически перестраиваемый супергетеродинный приемник, который производит предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.

Изделие используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.

СРЕДСТВО ИЗМЕРЕНИЯ

21 марта 2022 года приказом Федерального агентства по техническому регулированию и метрологии анализатор спектра внесен в Государственный реестр средств измерений под номером 84928-22 (запись в реестре 186952 от 22.03.2022).

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ

Портативный анализатор спектра благодаря своим характеристикам помимо решения общих задач может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.

ОТЕЧЕСТВЕННАЯ РАЗРАБОТКА

В настоящее время очень важно то, что анализатор спектра является полностью отечественным устройством, начиная от схемотехнического решения и кончая воплощением в «железе». 2 августа 2023 года портативный USB-анализатор спектра СК-4 НОВО АС-12 внесен в реестр промышленной продукции, произведенной на территории Российской Федерации.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Широкий диапазон частот анализируемого сигнала
  • Малая дискретность изменения значения частоты выходного сигнала
  • Высокая чувствительность
  • Широкий динамический диапазон измерения мощности входного сигнала
  • Низкий уровень собственных фазовых шумов
  • Высокая точность измерения уровня мощности входного сигнала
  • Настраиваемые параметры демодуляции входного сигнала
  • Режим наблюдения цветовой спектрограммы
  • Управление по шине USB 2.0
  • Наличие программы управления анализатором, работающей под управлением ОС WINDOWS 10
  • Наличие библиотеки API-функций для самостоятельной разработки собственных приложений
  • Небольшие габариты и вес
Диапазон частот входного сигнала, МГцот 0,009 до 14500
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора±1∙10-6
Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм, не менее5
Пределы допускаемой погрешности измерений уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБ, не более±1
Средний отображаемый уровень собственных шумов, дБм/Гц, не более:
– в диапазоне частот от 10 кГц до 100 МГц;
– в диапазоне частот от 100 до 6000 МГц;
– в диапазоне частот от 6000 до 10000 МГц;
минус 155
минус 160
минус 155
Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц, не болееминус 120
Минимальная частотная полоса пропускания измерительного фильтра, Гц1,5
Время установления рабочего режима, ч, не менее1
Масса, г, не более750
Габаритные размеры (Ш х В х Д), мм, не более:110 х 33 х 203
Напряжение питания, Вот 6 до 6,5
Сила тока потребления, А, не более1,5
Потребляемая мощность, Вт, не более15

Файлы

На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования USB СК-4 НОВО АС-12 портативный анализатор спектра. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора USB СК-4 НОВО АС-12 портативный анализатор спектра. Некоторая документация содержит описание типа и методику поверки.

Скачать
Описание типа СИ
