Описание

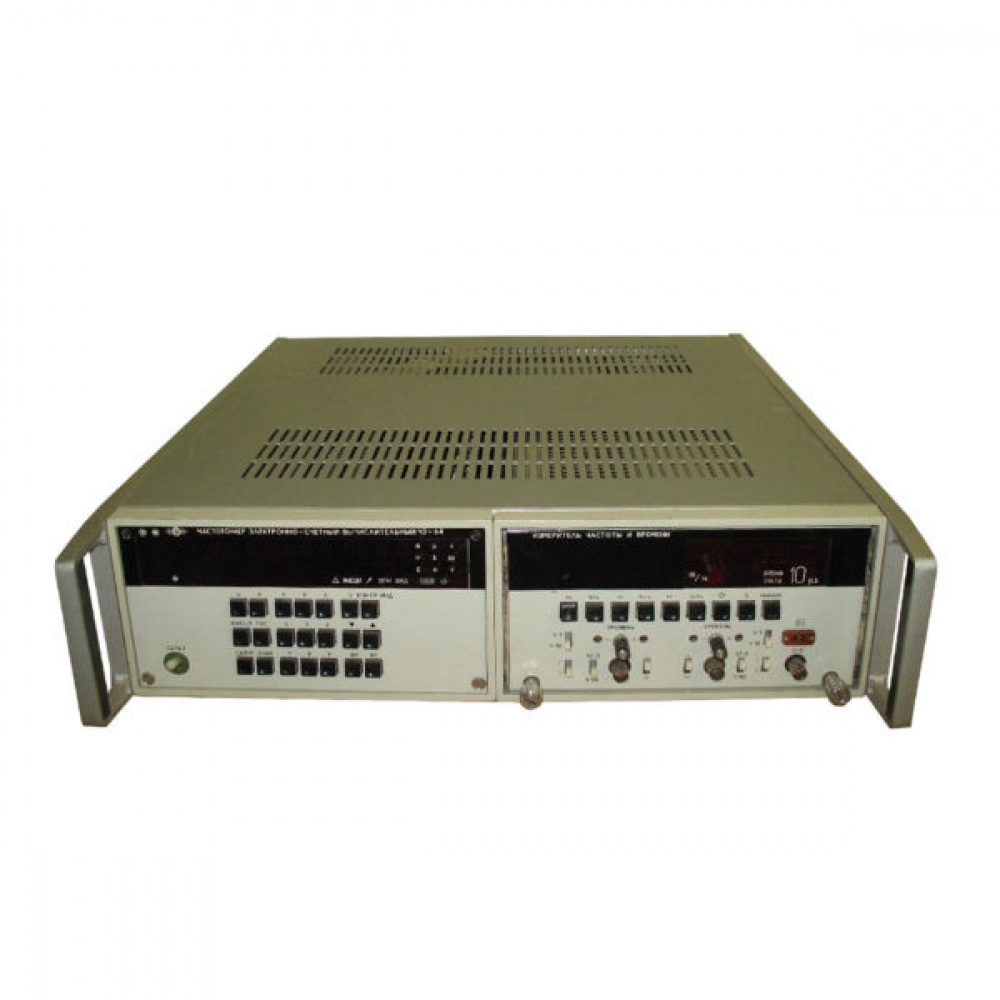

Описание Частотомер электронно-счетный вычислительный Ч3-64 обеспечивающий измерения частоты и периода непрерывных электрических сигналов, несущей частоты ИМ сигналов, отношение частот электрических сигналов, счет числа электрических колебаний. Прибор может работать со сменными блоками, что расширяет диапазон измерения и его функциональные возможности. Интерполяционный режим измерения интервалов времени и периода сигналов обеспечивает высокую разрешающую способность прибора. Выдача результатов измерения и дистанционное управление работой Ч3-64 осуществляется через КОП. Частотомер может производить математическую обработку результата измерения (менять масштаб и осуществлять сдвиг). Для этого прибора характерны широкий диапазон измерения частотных и временных характеристик электрических сигналов с высокой точностью. Область применения очень широка например, в технике связи, радиоизмерительной технике, при разработке, производстве, эксплуатации различных радиоэлектронных устройств и для их метрологического обеспечения. Главные особенности Измерение частоты НГ и ИМ сигналов Измерение периода, длительности импульсов и интервалов времени Измерение отношения частот Автоматизация измерений Высокая точность измерений Высокая разрешающая способность Жесткие условия эксплуатации Малое энергопотребление Покупая частотомер электронно-счетный вычислительный Ч3-64 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч0-4 Ч0-7 Ч1-10 И3-16 И2-18 И2-19 ЧК3-4А Ч3-4А Ч3-9 Ч3-9А Ч3-12 Ч3-13 Ч3-15 Ч3-19 Ч3-20 Ч3-22 Ч3-24 Ч3-30 Ч3-31 Ч3-34 Ч3-34А Ч3-34БЛ Ч3-35 Ч3-35А Ч3-38 Ч3-39 Ч3-41 ЧК3-43 Ч3-54 ЯЗЧ-31 Ч4-20 Ч4-22 Ч5-11 Ч6-63 Замена Ч3-76 Ч3-84 Ч3-84/1 Ч3-84/2
Технические характеристики
|
Производитель
|
Меридиан (ПО им. С.П. Королева)
|
|
Модель
|
Ч3-64
|
|
Гарантия
|
1 год
|
|
Госреестр
|
9135-83
|
|
Технические условия (ТУ)
|
ДЛИ2.721.006 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Входные характеристики
|
|
|
Диапазон измеряемых частот
|
0,005 – 1,5х 109 Гц
|
|
Уровень входного сигнала в диапазоне 0,005 Гц-150 МГц (вход А)
|
для синусоидального сигнала 0,05-10 В, для импульсного сигнала 0,15-10 В при длительности импульсов 2·3,5 нс
|
|
Уровень входного сигнала в диапазоне 100-1000 МГц (вход В)
|
для синусоидального сигнала 0,01-1 В
|
|
Уровень входного сигнала в диапазоне 1000-1500 МГц (вход В)
|
для синусоидального сигнала 0,2-10 мВт
|
|
Диапазон измерения периода
|
0,005 – 150·106 Гц
|
|
Входное напряжение
|
для синусоидального сигнала 0,05-10 для импульсного сигнала 0,15-10 В
|
|
Диапазон измерения несущей частоты ИМ сигнала
|
100-1500 МГц
|
|
Уровень входного сигнала: в диапазоне 100-1000 МГц
|
0,1-1 В
|
|
Уровень входного сигнала: в диапазоне 1000-1500МГц
|
0,2-10 мВт
|
|
Минимальная длительность импульсов 0,3 мкс, частота следования 100 Гц-1МГц при скважности 2-10000
|
|
|
Диапазон измерения длительности импульсов, с
|
10·10-9 – 2·104 с
|
|
Частота следования, МГц
|
50
|
|
Входное напряжение, В
|
0,3-10
|
|
Диапазон измерения длительности интервалов времени
|
0 – 2·104 с (входное напряжение 0,15-10 В, разрешающая способность 1 нс)
|
|
Измерение отношения частот
|
Диапазон высшей из сравниваемых частот 0,005 Гц-1500 МГц Диапазон низшей из сравниваемых частот 0,005 Гц-150 МГц
|
|
Входное сопротивление прибора по входу А
|
1 МОм или 50 Ом
|
|
Входная емкость прибора по входу А
|
50 пФ
|
|
Входное сопротивление прибора по входу Б
|
50 Ом
|
|
Параметры опорного кварцевого генератора
|
|
|
Номинальное значение частоты опорного генератора
|
5·106 Гц
|
|
Относительная погрешность по частоте опорного генератора после 2 часов самопрогрева
|
за 30 суток ±1,5-10-7 за 1 год ±5-10-7
|
|
Среднеквадратическая относительная случайная вариация частоты
|
< 1-10-7 за 1 и 10 с
|
|
Общие данные
|
|
|
Время самопрогрева прибора
|
2 часа
|
|
Интервал рабочих температур
|
от -10°С… до + 50°С
|
|
Потребляемая мощность
|
180 В·А
|
|
Питание
|
220 В, 50 Гц
220 В и 115 В, 400Гц
|
|
Глубина
|
574 мм
|
|
Ширина
|
488 мм
|
|
Высота
|
133 мм
|
|
Вес
|
22 кг
|
|
Комплект поставки
|
Частотомер электронно-счетный вычислительный Ч3-64
|
|
Варианты написания в сети Internet
|
Ч 3-64, Ч3 64, Ч3/64
|
|
! .
|
|
Доставка
Для того, чтобы купить Ч3-64 частотомер электронно-счетный вычислительный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на Ч3-64 частотомер электронно-счетный вычислительный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести Ч3-64 частотомер электронно-счетный вычислительный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
