Описание

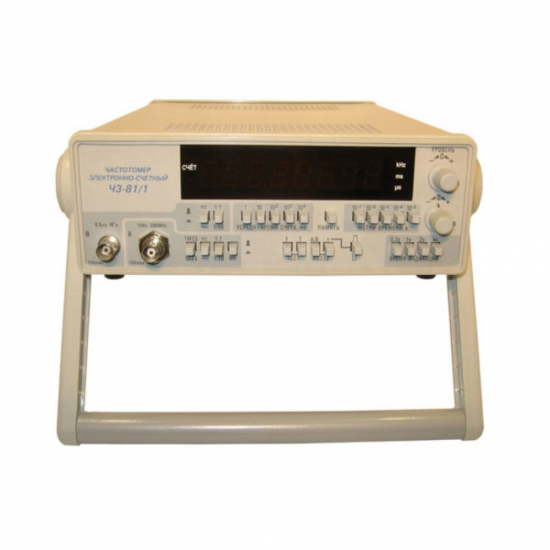

Свидетельство об утверждении типа СИ № 27323-19 (Ч3-81) Описание Частотомер электронно-счетный Ч3-81/1 предназначен для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год. Главные особенности Погрешность задания опорной частоты 10-7 за 1 год, 2,5·10-7 за 10 лет 2 канала (А, В), диапазон 0,1 Гц-200 МГц 8-ми разрядное табло Интерфейс RS-232С Покупая частотомер электронно-счетный Ч3-81/1 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Заменяет Ч3-57 Ч3-63 Ч3-63/1 Техническая документация Ч3-81, Ч3-81/1 Описание типа СИТехнические характеристики
Производитель | МНИПИ |
Модель | Ч3-81/1 |
Гарантия | 24 месяца |
Госреестр | 27323-19 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Вход “А” | |
Вид измерений | частота, отношение частот |
Форма измеряемых сигналов | синусоидальная и импульсная любой полярности |
Диапазон измеряемых частот | 10 Гц – 200 МГц |
Уровень входных сигналов | синусоидальных (эффективное значение) 30мВ – 10В импульсных ±100 мВ – ±10 В |
Отношение частот | Вход А/Вход В |
Входное сопротивление | 1 МОм/50 Ом |
Входная ёмкость, не более | 50 пФ |
Вход “В” | |
Вид измерений | период, длительность, отношение частот |
Отношение частот | Вход А/Вход В |
Форма измеряемых сигналов | синусоидальная и импульсная любой полярности |
Диапазон измеряемых периодов | 1 мкс – 10000 с |
Число усреднённых периодов (множитель периода) | 1, 10, 102, 103, 104 |
Период тактовой частоты | 10-7, 10-6, 10-5, 10-4, 10-3 с |
Диапазон измеряемых длительностей | 1 мкс – 10000 с |
Уровень входных сигналов | синусоидальных (эффективное значение) 0,03 – 10 В импульсных ±(0,1 – 30) В |
Входное сопротивление | 1 МОм |
Входная ёмкость, не более | 50 пФ |
Встроенный опорный генератор | |
Относительная погрешность по частоте | ±1·10-7 за 1 год, ±7,5·10-9 за сутки |
Температурный уход частоты | ±2,5·10-8 (+5°С…+40°С) |
Вариация Аллана | ±2,5·10-11 за 1 сек |
Общие данные | |
Интерфейс | RS-232C |
Формат индикации | 8 разрядов |
Условия эксплуатации | температура окружающего воздуха от +5°С …до +40°С относительная влажность воздуха до 90% при температуре +25°С атмосферное давление от 630 до 800 мм.рт.ст. |
Потребляемая мощность | 20 В·А |
Питание | 220±22 В, 50±1 Гц |
Глубина | 296 мм |
Ширина | 262 мм |
Высота | 88 мм |
Вес | 3 кг |
Комплект поставки | Частотомер электронно-счетный Ч3-81/1 |
Варианты написания в сети Internet | Ч 3-81/1, Ч3 81/1, Ч3/81/1, Ч3-81-1, Ч3-81 1 |
! . | |
Доставка
Для того, чтобы купить Ч3-81/1 частотомер электронно-счетный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на Ч3-81/1 частотомер электронно-счетный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести Ч3-81/1 частотомер электронно-счетный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
