Описание

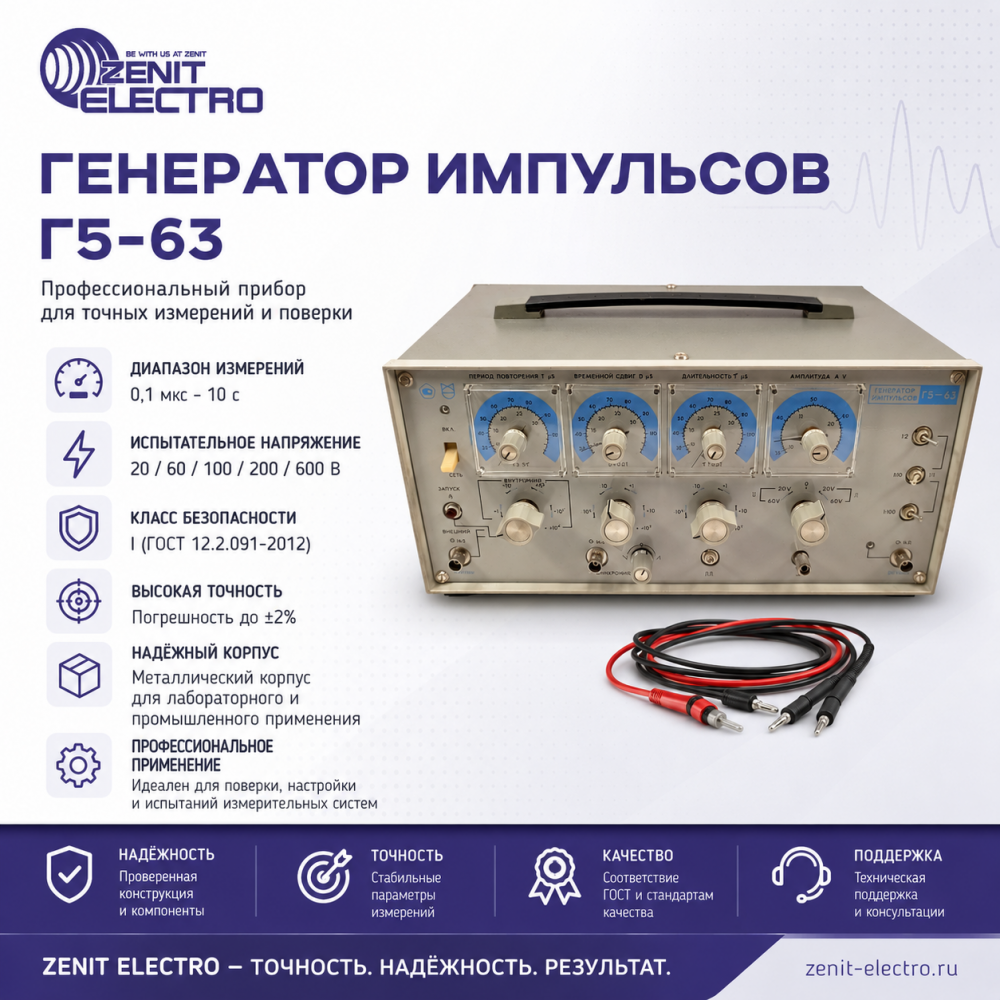

Описание Генератор импульсов Г5-63-источник простых видов выходных последовательностей импульсов. Применяются для исследования и обслуживания различных радиотехнических устройств. С прибором Г5-63 по особому требованию поставляется (в комплекте ЗИП) устройство повышения амплитуды (УПА) выходных импульсов до 100 В. Покупая генератор импульсов Г5-63 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Мытищинский электротехнический завод
|
|
Модель
|
Г5-63
|
|
Гарантия
|
1 год
|
|
Госреестр
|
5634-76
|
|
Технические условия (ТУ)
|
ГВ3.264.037 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Частота (период повторения)
|
10 мкс-200 мс (режим одинарных импульсов), 50 мкс-200 мс (режим парных импульсов)
|
|
Погрешность установки частоты, периода
|
0,1 T
|
|
Максимальная амплитуда импульса
|
60 В (1 кОм), 100 В (с УПА)
|
|
Погрешность установки амплитуды
|
0,1 U + 0,6 В (6-60 В);
0,15 U + 0,06 В (0,6-6 В);
0,2 U + 0,006 В (0,06-0,6 В);
0,2 U + 1 мВ (<0,06 В)
|
|
Длительность импульсов
|
0,1 – 1000 мкс
|
|
Погрешность установки длительности
|
0,1 т + 30 нс
|
|
Длительность, нс
|
фронта ≤ 50
среза ≤100
|
|
Неравномерность вершины импульса и исходного уровня в паузе между импульсами
|
≤5%
|
|
Временный сдвиг (задержка) основного импульса относительно синхроимпульса, мкс
|
0,1 – 2000
|
|
Погрешность установки временного сдвига 0,1 D + 30 нс 0,1 D + 0,3 мкс
|
0,1 D + 0.3 мкс
|
|
Минимально допустимая скважность
|
80
|
|
Потребляемая мощность
|
80 В · А
|
|
Питание
|
220 В, 50 Гц
|
|
Глубина
|
255 мм
|
|
Ширина
|
380 мм
|
|
Высота
|
185 мм
|
|
Вес
|
7кг
|
|
Комплект поставки
|
Генератор импульсов Г5-63
|
|
Варианты написания в сети Internet
|
Г5 63, Г 5-63, Г5/63
|
|
! .
|
|
Аналоги
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования Г5-63 генератор импульсов. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора Г5-63 генератор импульсов. Некоторая документация содержит описание типа и методику поверки.
Доставка
Для того, чтобы купить Г5-63 генератор импульсов, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на Г5-63 генератор импульсов. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести Г5-63 генератор импульсов Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
