Производитель: Курский завод Маяк
Модель: Г5-64
Госреестр: 5270-76
Межповерочный интервал: 1 год
Габаритные размеры: 480х160х475 мм
Вес: 16 кг.

Описание

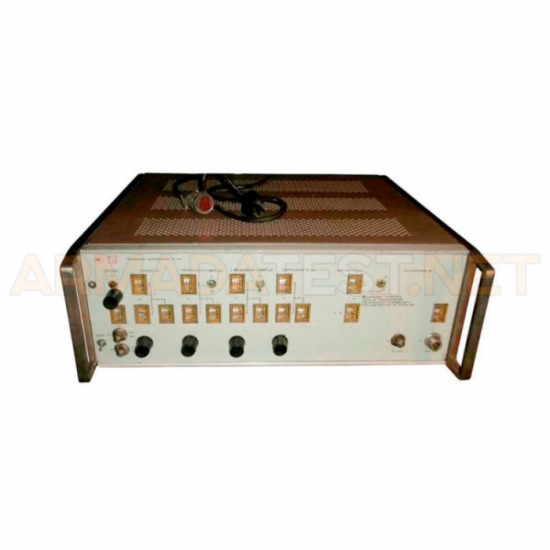

Описание Генератор импульсов Г5-64 предназначен для разработки, настройки и испытаний различной радиоизмерительной и радиоэлектронной аппаратуры, а также формирует импульсы с широким диапазоном временных и амплитудных параметров. Приборы являются универсальными широкодиапазонными генераторами с высокой амплитудой выходных импульсов. Позволяют получать парные импульсы и серии импульсов при внешнем стробировании. Выполнены на интегральных микросхемах и быстродействующих полупроводниковых приборах. Покупая генератор импульсов Г5-64 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.

Технические характеристики

Производитель
Завод Маяк
Модель
Г5-64
Гарантия
1 год
Госреестр
5270-76
Технические условия (ТУ)
ЕХ3.269.078
Межповерочный интервал
1 год
Длительность импульсов
от 20 нс до 50 мс
Временной сдвиг
от 10 нс до 1 Гнс
Погрешность установки длительности импульсов
±(0,01∙τ+3 нс); ±(0,1∙τ+20 нс), при τ≤100 нс
где τ – это длительность импульсов
Число каналов
1 канал
Период повторения импульсов
одиночных (Т) – от 500 нс до 1 с
парных (Тп) – от 1 мкс до 1 с
Временной сдвиг
основных импульсов относительно синхроимпульса (D) – от 10 нс до 1 с
между парными импульсами (Dп) – от 500 нс до 1 с, при 20 τ< Dп <0,5 Тп
Погрешность установки
временного сдвига – 0,1∙D+3 нс
периода повторения импульсов – не более ±0,1∙Т
Максимальная амплитуда на нагрузке
50/50 В/Ом
Амплитуда U на RH=50±1
от 0,5 В до 50 В
Погрешность установки амплитуды
при напряжении от 5 В до 50 В – 0,1∙U
при напряжении не более 5 В – 0,15∙ U
Частота (период) повторение
от 0,5 мкс до 1 с
Длительность фронта
10 нс
Длительность среза
20 нс
Выброс на вершине и в паузе – 0,05∙U, при U
от 40 В до 50 В
Неравномерность вершины
0,05∙U
Минимальная скважность в режимах одинарных и парных импульсов
20
Дискретность установки временных параметров
0,01 от максимального значения в поддианазоне.
Внешний запуск
импульсами обеих полярностей
синусоидальным напряжением
разовый от кнопки
Форма импульса
прямоугольная
Полярность
любая
Потребляемая мощность
250 В·А
Питание
220±22 В; 220±11 В; 50±0,5 Гц; от 388 Гц до 428 Гц
Глубина
480 мм
Ширина
475 мм
Высота
160 мм
Вес
16 кг
Комплект поставки
Генератор импульсов Г5-64
Варианты написания в сети Internet
Г5 64, Г 5-64, Г5/64
! .
