Описание

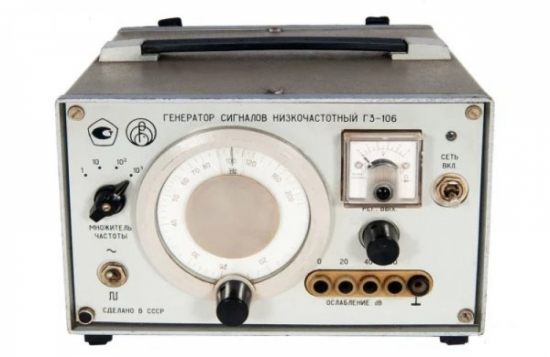

Описание Прибор Г3-106 – источник синусоидальных и прямоугольных электрических колебаний в диапазоне звуковой и ультразвуковой частоты. Генератор Г3-106 – малогабаритный портативный генератор RC-типа с плавной установкой частоты в пределах каждого из 4 поддиапазонов. В режиме синхронизации генератор Г3-106 представляет собой активный фильтр и может применяться для уменьшения гармонических искажений синхронизирующего сигнала, повышения его выходного уровня, получения синусоидального сигнала из несинусоидального. Г3-106 может использоваться как источник сигнала в системах контроля радиотехнических средств, в комплектах аппаратуры связи и дальней связи, в селективных и широкополосных системах. Выходное напряжение отсчитывается по шкале встроенного вольтметра и выходному аттенюатору. Покупая генератор сигналов низкочастотный Г3-106 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Великолукский Завод Радиоприбор
|
|
Модель
|
Г3-106
|
|
Гарантия
|
1 год
|
|
Госреестр
|
4085-74
|
|
Технические условия (ТУ)
|
ГОСТ 22261-76
|
|
Межповерочный интервал
|
н/д
|
|
Диапазон частот
|
20 Гц-200 кГц (4 поддиапазона)
|
|
Основная погрешность установки частоты
|
± (3+30/f) %
|
|
Нестабильность частоты
|
± 20*10-4f (за 15 минут)
± 200*10-4f (за 3 часа)
|
|
Выходное напряжение
|
5 В (600 Ом)
|
|
Ослабление выходного напряжени
|
0-60 дБ с дискретностью через 20 дБ (с делителем)
-22 дБ (плавно регулируемое)
|
|
Погрешность установки выходного напряжения
|
± 6 % (установка опорного уровня)
± 0,8 дБ (делитель)
|
|
Нестабильность выходного напряжения
|
± 1 % (за 15 минут)
± 10 % (за 3 часа)
|
|
Коэффициент гармоник, %
|
0,5 (20-200 Гц)
0,3 (200 Гц-20 кГц)
1 (20-200 кГц)
|
|
Параметры сигнала прямоугольной формы
|
Амплитуда: 5 В (600 Ом)
Скважность: 2
Длительность фронта и среза: 150 нс
|
|
Потребляемая мощность
|
20 В*А
|
|
Питание
|
220±22 В, 50 Гц или 115 В, 400 Гц
|
|
Глубина
|
225 мм
|
|
Ширина
|
258 мм
|
|
Высота
|
162 мм
|
|
Вес
|
4,6 кг
|
|
Комплект поставки
|
Генератор сигналов Г3-106
|
|
Варианты написания в сети Internet
|
Г3 106, Г 3-106, Г/3-106
|
|
! .
|
|
