Описание

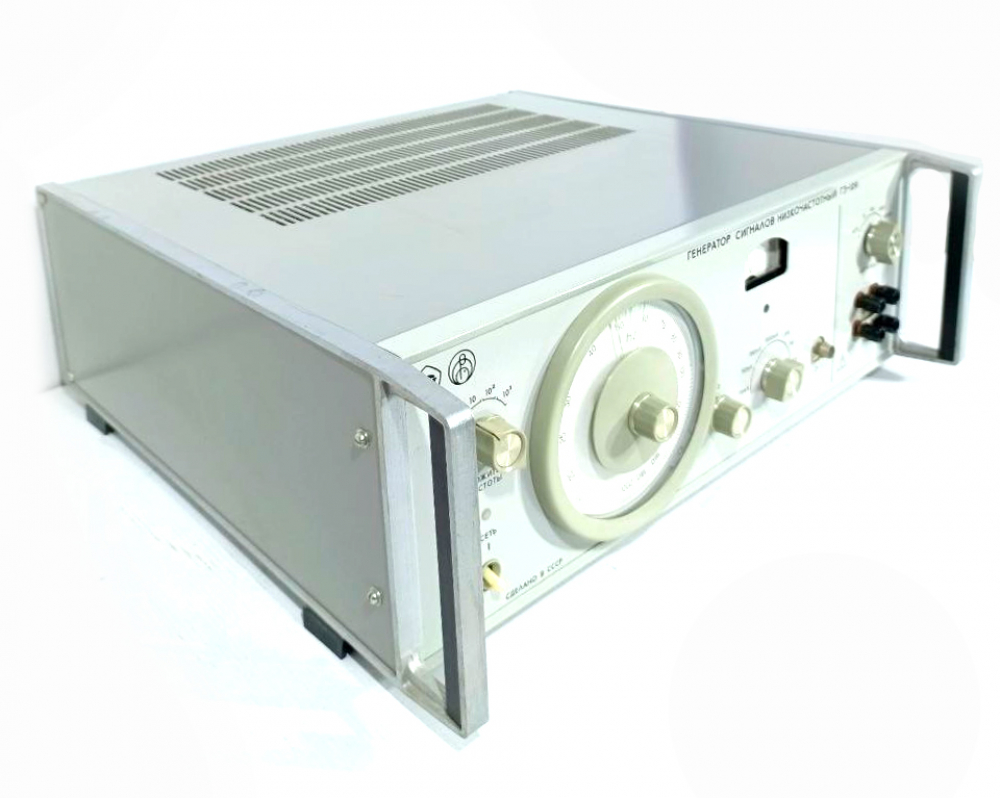

Описание Г3-109 – генератор RС-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. Симметричный и несимметричный выходы, рассчитанные на подключение ряда согласованных нагрузок, и повышенная выходная мощность обеспечивают универсальность генератора. Выходное напряжение стабилизировано. Покупая генератор сигналов низкочастотный Г3-109 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Великолукский Завод РАДИОПРИБОР
|
|
Модель
|
Г3-109
|
|
Гарантия
|
1 год
|
|
Госреестр
|
5459-76
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
н/д
|
|
Диапазон частот
|
20 Гц – 200 кГц (4 поддиапазона)
|
|
Основная погрешность установки частоты, %
|
± [2 +(50/f)] (20-200 Гц)
± [1 +(50/f)] (200 Гц-20 кГц)
± [1 +(50/f)] (20-200 кГц)
|
|
Нестабильность частоты
|
± 10·10-4 (за 15 минут)
± 50·10-4 (за 3 часа)
|
|
Выходное напряжение
|
“выход I” (несимметричный): 15 В (50 Ом), 0-60 дБ (с дискретностью через 10 дБ)
“выход II” (симметричный): 5 В (5 Ом), 15 В (50 Ом), 50 В (600 Ом), 150 В (5000 Ом)
|
|
Погрешность установки выходного напряжения (“выход 1”)
|
± 4% (установка опорного уровня), ± 6% (аттенюатор)
|
|
Коэффициент гармоник
|
“выход I”, %: 1 (20-200 Гц); 0,5 (200 Гц – 20 кГц); 1 (20-200 кГц)
“выход II” 2%
|
|
Потребляемая мощность
|
40 В · А
|
|
Питание
|
220±22 В, 50 Гц; 220, 115 В, 400 Гц
|
|
Глубина
|
480 мм
|
|
Ширина
|
475 мм
|
|
Высота
|
173 мм
|
|
Вес
|
25 кг
|
|
Комплект поставки
|
Генератор сигналов низкочастотный Г3-109
|
|
Варианты написания в сети Internet
|
Г3 109, Г 3-109, Г/3-109
|
|
! .
|
|
Аналоги
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования Г3-109 генератор сигналов низкочастотный. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора Г3-109 генератор сигналов низкочастотный. Некоторая документация содержит описание типа и методику поверки.
