Описание

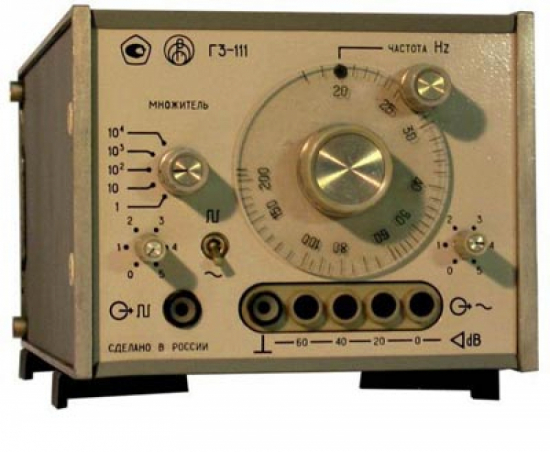

Описание Источник электрических сигналов синусоидальной и прямоугольной формы. Генератор RС-типа с плавной установкой частоты в пределах каждого из пяти поддиапазонов предназначен для настройки и испытания различной радиоаппаратуры звукового, ультразвукового и СВ диапазонов. Частота генератора может быть синхронизирована внешним сигналом произвольной формы. Система стабилизации выходного напряжения обеспечивает равномерную ЛЧХ генератора и постоянство уровня при воздействии дестабилизирующих факторов. Регулировка напряжения плавкая и дискретная в широких пределах. Покупая генератор сигналов низкочастотный Г3-111 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Великолукский Завод РАДИОПРИБОР
|
|
Модель
|
Г3-111
|
|
Гарантия
|
1 год
|
|
Госреестр
|
6282-77
|
|
Технические условия (ТУ)
|
ТУ ЕХ3.268.038
|
|
Межповерочный интервал
|
н/д
|
|
Диапазон частот
|
20 Гц-2 МГц (5 поддиапазонов)
|
|
Основная погрешность установки частоты
|
± [1+(50/f)] %
|
|
Выходное напряжение
|
5 В (600 Ом)
|
|
Ослабление выходного напряжения
|
0-60 дБ с дискретностью через 20 дБ (с аттенюатором)
-22 дБ (плавно регулируемое)
|
|
Изменение выходного напряжения при перестройке частоты (относительно уровня напряжения на частоте 1 кГц)
|
± 1,5% (20 Гц-100 кГц)
± 5% (свыше 100 кГц)
|
|
Коэффициент гармоник, %
|
0,5 (20-200 Гц; 20-200 кГц)
0,3(200 Гц-20 кГц)
1 (200 кГц-1 МГц)
2.(1-2 МГц)
|
|
Параметры сигнала прямоугольной формы
|
амплитуда (размах) 10 В (600 Ом)
скважность 2
длительность фронта и среза 100 нс
|
|
Потребляемая мощность
|
20 ВА
|
|
Питание
|
220 В, 50 Гц
|
|
Глубина
|
335 мм
|
|
Ширина
|
189 мм
|
|
Высота
|
180 мм
|
|
Вес
|
5 кг
|
|
Комплект поставки
|
Генератор сигналов низкочастотный Г3-111
|
|
Варианты написания в сети Internet
|
Г3 111, Г 3-111, Г/3-111
|
|
! .
|
|
Аналоги
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования Г3-111 генератор сигналов низкочастотный. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора Г3-111 генератор сигналов низкочастотный. Некоторая документация содержит описание типа и методику поверки.
Доставка
Для того, чтобы купить Г3-111 генератор сигналов низкочастотный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на Г3-111 генератор сигналов низкочастотный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести Г3-111 генератор сигналов низкочастотный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
