Описание

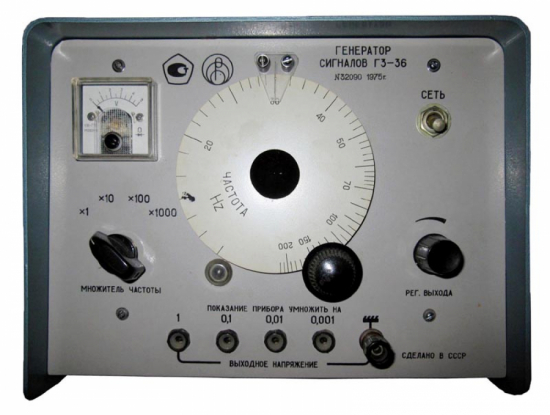

Описание Генераторы сигналов низкочастотные Г3-36, Г3-36А представляют собой портативный источник синусоидальных, (основной режим) и прямоугольных (дополнительный режим, только Г3-36А) электрических колебаний звуковых и ультразвуковых частот. В генераторах предусмотрена возможность плавной регулировки выходного напряжения. Напряжение на выходах генераторов контролируется стрелочным индикатором. Генераторы предназначены для регулировки и испытания низкочастотных и ультразвуковых каскадов радиоаппаратуры в лабораторных и производственных условиях. Покупая генератор сигналов низкочастотный Г3-36 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
ПО Радиоприбор
|
|
Модель
|
Г3-36
|
|
Гарантия
|
1 год
|
|
Госреестр
|
1754-63
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
н/д
|
|
Режим синусоидальных колебаний
|
|
|
Диапазон частот
|
20 Гц … 200 кГц
|
|
Поддиапазон I
|
20 … 200 Гц
|
|
Поддиапазон II
|
200 Гц … 2 кГц
|
|
Поддиапазон III
|
2 … 20 кГц
|
|
Поддиапазон IV
|
20 … 200 кГц
|
|
Основная погрешность установки частоты
|
≤ ±(0.03·fН + 1.5) Гц
|
|
fН – установленное по шкале значение частоты в герцах
|
|
|
Погрешность установки частоты от изменения напряжения питания 220±22 В, частотой 50 Гц
|
В диапазоне 20 Гц…20 кГц не более ±0.1%
|
|
Погрешность установки частоты от изменения напряжения питания 220±22 В, частотой 50 Гц
|
В диапазоне 20… 200 кГц не более ±0.3%
|
|
Температурный коэффициент частоты
|
не более ±0.1%
|
|
Максимальное значение выходного напряжения на частоте 1000 Гц и нагрузке 600 Ом
|
не менее 5 В
|
|
Трехступенчатый выходной делитель
|
Коэффициенты деления 10, 100, 1000 раз
|
|
Трехступенчатый выходной делитель
|
Погрешность коэффициента деления при сопротивлении нагрузки не менее 20 кОм не более ±0.8 дБ
|
|
Погрешность градуировки шкалы индикатора выхода
|
не более ±6%
|
|
Погрешность установки опорного напряжения, обусловленная изменением температуры
|
не более ±1% на каждые 10 °С
|
|
Неравномерность частотной характеристики генератора относительно напряжения на частоте 1000 Гц при сопротивлении нагрузки 600 Ом и выходном напряжении 5 В
|
не более ±12%
|
|
Гармонические искажения при номинальном выходном напряжении на сопротивлении нагрузки 600±6 Ом
|
Диапазон частот: 20…50 Гц не более 1.5%
|
|
Гармонические искажения при номинальном выходном напряжении на сопротивлении нагрузки 600±6 Ом
|
Диапазон частот: 50 Гц…20 кГц не более 1%
|
|
Гармонические искажения при номинальном выходном напряжении на сопротивлении нагрузки 600±6 Ом
|
Диапазон частот: 20…200 кГц не более 2.0%
|
|
Общие характеристики
|
|
|
Потребляемая мощность
|
не более 7 В·А
|
|
Время прогрева
|
5 мин
|
|
Время непрерывной работы
|
8 часов
|
|
Наработка на отказ
|
1500 часов
|
|
Условия эксплуатации
|
Температура –10 … +40 °С
Атмосферное давление 750 ±30 мм рт. ст.
Относительная влажность до 90% при +25 °С
|
|
Питание
|
220±22 В / 50±0.5 Гц
|
|
Глубина
|
165 мм
|
|
Ширина
|
260 мм
|
|
Высота
|
230 мм
|
|
Вес
|
не более 5 кг
|
|
Комплект поставки
|
Генератор сигналов Г3-36
|
|
Варианты написания в сети Internet
|
Г3 36, Г 3-36, Г/3-36
|
|
! .
|
|
