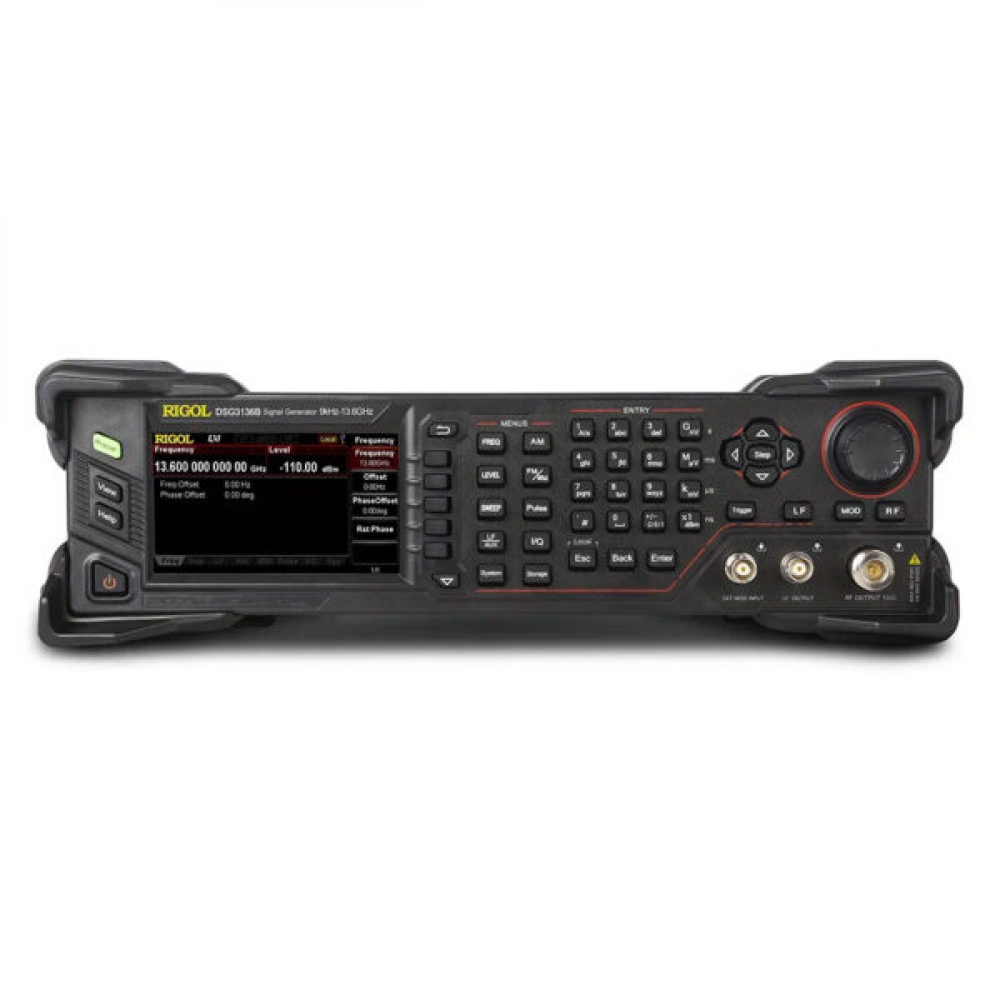

Описание генератора сигналов DSG3136B DSG3136B – это комбинированный высокочастотный генератор сигналов лабораторного класса, разработанный для решения задач, требующих высокую точность воспроизведения. Данный прибор позволяет удобно и быстро создавать сигналы в частотном диапазоне от 9 кГц до 13,6 ГГц и с необходимыми параметрами. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Генератор сигналов DSG3136B выполнен в моноблочном корпусе настольного исполнения (вес 8 кг) и имеет цветной 4,3-дюймовый экран. Области применения: разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/СВЧ-изделий; функциональное тестирование; лабораторные исследования; испытания на ЭМС. Возможность генерации сигналов высокой мощности Высокая выходная мощность сигнала до +27 дБмВт. Упрощает процесс создания и настройки сигналов высокой мощности. Нет необходимости в приобретении внешнего усилителя Показатель фазового шума Высокая чистота сигнала, типичное значение фазового шума <-116 дБн/Гц при 20 кГц. Улучшенная высокостабильная синхронизация позволяет повысить индекс околофазного шума. Поддержка импульсной модуляции Поддержка импульсной модуляции; коэффициент включения/выключения до 70 дБ Внутренняя и внешняя IQ модуляция Пользователи могут выбрать как внутренний, так и внешний режимы IQ модуляции, внутреннюю полосу пропускания I +Q модуляции до 60 МГц, EVM <0,7%, внешнюю полосу пропускания I+Q модуляции 240 МГц, EVM <2% (типичную) и Ultra IQ Station для удобства формирования векторной формы сигнала Расширенные режимы модуляции. Инженеры могут генерировать более сложные сигналы без дополнительного оборудования, используя схемы модуляции в генераторах серии DSG3000B. Аналоговая модуляция АМ/ЧМ/ФМ являются стандартными для приборов серии DSG3000B. Расширенные модуляции, включая импульсную и последовательность импульсов, являются опциями. Опция термостатированного опорного генератора. Ваш источник настолько хорош, насколько хорош ваш опорный генератор. Высокая температурная стабильность и низкая степень старения термостатированного опорного генератора составляет основу высокопроизводительного РЧ-генератора и требуется для воспроизведения сигнала с высокой спектральной чистотой. Опция OCXO-B08 представляет собой аппаратный модуль, который устанавливается в генератор серии DSG3000B и повышает температурную стабильность опорного генератора до 5 ppb. Особенности генератора сигналов DSG3136B Частотный диапазон выходного сигнала: от 9 кГц до 13,6 ГГц Точность установки амплитуды: <0,5 дБ Динамический диапазон выходного сигнала: от -130 до +27 дБм Уровень фазовых шумов менее -116 дБн/Гц при отстройке 20 кГц на 1 ГГц Высокостабильный опорный генератор: температурная стабильность 1 ppm; 5 ppb (опция OCXO-B08) АМ/ЧМ/ΦМ аналоговая модуляция Импульсная модуляция и генератор импульсных последовательностей (опция DSG3000B-PUG) Все типы модуляции поддерживают внутренние и внешние источники модуляции Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку Электронный аттенюатор Интерфейсы связи USB/GPIB (с помощью USB-GPIB адаптера) /LAN для дистанционного управления; поддержка команд SCPI на DSG3136B генератор сигналов 9 кГц - 13.6 ГГц Покупая товар – DSG3136B генератор сигналов 9 кГц - 13.6 ГГц в компании ООО МК Зенит-Электро вы получаете официальные гарантии завода-производителя (изготовителя), на весь гарантийный период предлагаемый изготовителем. Мы предлагаем бесплатные консультации высококвалифицированных специалистов нашей компании для профессионального подбора оборудования, а многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять самые выгодные условия приобретения на самые лучшие товары представленные в нашем каталоге. Информация о технических характеристиках и описании товара – DSG3136B генератор сигналов 9 кГц - 13.6 ГГц, а так же комплекте поставки, внешнем виде и т.д., носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем (изготовителем) без предварительного уведомления. Подробную информацию о товаре уточняйте у специалистов нашей компании.Технические характеристики генератора сигналов DSG3136B
| Диапазон частот | от 9 кГц до 13,6 ГГц | ||||||
| Разрешение | 0,01 Гц | ||||||
| Скорость установки | <10 мс (тип.) | ||||||
| Внутренний источник опорной частоты | |||||||
| Частота опорного генератора | 10 МГц | ||||||
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08) | ||||||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <1 ppm <5 ppb (с опцией OCXO-B08) | ||||||
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-B08) | ||||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |||||
| Уровень | от +5 дБ до +10 дБ | ||||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | |||||
| Уровень | от 0 дБ до +10 дБ | ||||||
| Максимальная девиация | ±5 ppm | ||||||
| Свипирование по частоте | |||||||
| Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом) | ||||||
| Режим | одиночный, непрерывный | ||||||
| Диапазон | полный частотный диапазон | ||||||
| Форма | треугольник, пила | ||||||
| Шаг изменения | линейный, логарифмический | ||||||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||||||
| Время экспозиции | от 20 мс до 100 с | ||||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||||||
| Параметры спектра генерируемых сигналов | |||||||
| Гармонические искажения | Непрерывный режим | ||||||
| 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм | < -30 дБн | ||||||
| 6,5 ГГц < f ≤ 12 ГГц, уровень ≤+10 дБм | < -30 дБн | ||||||
| 12 ГГц < f ≤ 13,6 ГГц, уровень ≤+2 дБм | < -30 дБн | ||||||
| Субгармонические искажения (непрерывный режим) | 3,6 ГГц < f ≤13,6 ГГц | < -60 дБн | |||||
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) | 100 кГц ≤ f ≤ 1,5 ГГц | < -60 дБн | |||||
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн | ||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | < -48 дБн | ||||||
| 6,5 ГГц < f ≤ 13,6 ГГц | < -42 дБн | ||||||
| Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) | f = 1 ГГц | < -110 дБн/Г | |||||
| f = 6,5 ГГц | < -98 дБн/Гц | ||||||
| f = 13,6 ГГц | < -92 дБн/Гц | ||||||
| Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ | |||||
| от 0,03 кГц до 20 кГц | < 50 Гц СКЗ | ||||||
| Выходной уровень | нормированное | устанавливаемое | |||||
| Максимальный выходной уровень | 9 кГц ≤ f ≤ 100 кГц | +5 дБм | |||||
| 100 кГц ≤ f ≤1 МГц | +10 дБм | +15 дБм | |||||
| 1 МГц < f ≤ 200 МГц | +13 дБм | +20 дБм | |||||
| 200 МГц < f ≤3,6 ГГц | +13 дБм | +27 дБм | |||||
| 3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм | |||||
| 6,5 ГГц < f ≤12 ГГц | +10 дБм | +15 дБм | |||||
| 12 ГГц < f ≤13,6 ГГц | +2 дБм | +10 дБм | |||||
| Минимальный выходной уровень | 9 кГц ≤ f <100 кГц | -130 дБм | |||||
| 100 кГц ≤ f ≤ 3,6 ГГц | -110 дБм | -130 дБм | |||||
| 3,6 ГГц < f ≤ 6,5 ГГц | -110 дБм | -130 дБм | |||||
| 6,5 ГГц < f ≤9 ГГц | -110 дБм | -130 дБм | |||||
| 9 ГГц < f ≤13,6 ГГц | -90 дБм | -110 дБм | |||||
| Разрешение | 0.01 дБ | ||||||
| Абсолютная неопределенность уровня | |||||||
| Неопределенность уровня | от -60 до +13 дБм | от -90 до -60 дБм | от -110 до -90 дБм | ||||
| 9 кГц ≤ f < 100 кГц | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ||||
| 100 кГц ≤ f ≤ 200 МГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ | ||||
| 200 МГц < f ≤ 3,6 ГГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ | ||||
| 3,6 ГГц < f ≤ 6,5 ГГц | ≤0,9 дБ | ≤1,1 дБ | ≤1,3 дБ | ||||
| 6,5 ГГц < f ≤9 ГГц | ≤1,1 дБ | ≤1,3 дБ | ≤1,5 дБ | ||||
| 9 ГГц < f ≤12 ГГц | ≤1,3 дБ | ≤1,5 дБ | |||||
| 12 ГГц < f ≤13,6 ГГц | ≤1,5 дБ | ≤1,8 дБ | |||||
| КСВН (от 1 МГц до 13,6 ГГц) | <1.8 (тип.) | ||||||
| Установка уровня | |||||||
| Время установки | ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) | ||||||
| Максимальная отраженная мощность | |||||||
| Максимальное напряжение DC | 50 В | ||||||
| Максимальная мощность | 1 Вт (от 1 МГц до 13,6 ГГц) | ||||||
| Свипирование по амплитуде | |||||||
| Режимы работы | пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом) | ||||||
| Режим | одиночный, непрерывный | ||||||
| Диапазон | полный динамический диапазон | ||||||
| Форма | треугольник, пила | ||||||
| Шаг изменения | линейный | ||||||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||||||
| Время экспозиции | от 20 мс до 100 с | ||||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||||||
| Внутренний модулирующий НЧ-генератор | |||||||
| Форма сигнала | синус, меандр | ||||||
| Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц | |||||
| меандр | от DC до 20 кГц | ||||||
| Разрешение по частоте | 0,01 Гц | ||||||
| Выходное напряжение | Амплитуда в AC – режиме | от 0 до 3 ВПИК | |||||
| Амплитуда в DC – режиме | от -3 до 3 В | ||||||
| Разрешение по амплитуде | 2 мВ | ||||||
| Амплитудная модуляция | |||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||
| Источник | внутренний, внешний | ||||||
| Глубина | от 0 % до 100 % | ||||||
| Разрешение | 0,1 % | ||||||
| Точность fмод=1 кГц | < 4 % от установленного значения + 1 % | ||||||
| Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) | ||||||
| Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||||||
| Частотная модуляция | |||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||
| Источник | внутренний, внешний | ||||||
| Max девиация | Диапазон N × 1 МГц (ном.) | ||||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||||||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц | ||||||
| Искажения (fмод=1 кГц, девиация =диапазон Nx50 кГц) | <2 % (тип.) | ||||||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||||||
| Фазовая модуляция | |||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||
| Источник | внутренний, внешний | ||||||
| Max девиация | Диапазон N x 5 рад (ном.) | ||||||
| Разрешение | <0,1 % девиации или 0.01 рад, что больше | ||||||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <1 % установленного значения + 0,1 рад | ||||||
| Искажения (fмод=1 кГц, девиация =диапазон N x 5 рад) | <1 % (тип.) | ||||||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||||||
| Импульсная модуляция (опция DSG3000B-PUG) | |||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||
| Источник | внутренний, внешний | ||||||
| Коэффициент вкл/выкл | >70 дБ (100 кГц ≤ f ≤ 3,6 ГГц) | ||||||
| Время нарастания/спада (10% / 90%) | <50 нс | ||||||
| Частота следования импульсов | От DC до 1 МГц | ||||||
| Импульсный генератор (опция DSG3000B-PUG) | |||||||
| Режим работы | одиночный импульс | ||||||
| Период | Диапазон от 40 нс 170 с Разрешение 10 нс | ||||||
| Длительность | Диапазон от 10 нс (170 с – 10 нс) Разрешение 10 нс | ||||||
| Задержка запуска | Диапазон от 10 нс 170 с Разрешение 10 нс | ||||||
| Режим запуска | Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | ||||||
| Генератор импульсных последовательностей (опция DSG3000-PUG) | |||||||
| Количество импульсов | от 1 до 2047 | ||||||
| Длительность импульсов | от 20 нс до 170 с | ||||||
| Повторение | от 1 до 256 | ||||||
| ВХОДЫ И ВЫХОДЫ | |||||||
| Передняя панель | |||||||
| РЧ-выход | Импеданс | 50 Ом | |||||
| Разъем | N (розетка) | ||||||
| Вход внешней модуляции | Импеданс | 100 кОм / 600 Ом / 50 Ом | |||||
| Связь | AC/DC | ||||||
| Чувствительность | 1 В (размах) для указанной глубине модуляции или отклонении (ном.) | ||||||
| Разъем | BNC (розетка) | ||||||
| Внутренний модулирующий НЧ-генератор | Импеданс | 50 Ом | |||||
| Разъем | BNC (розетка) | ||||||
| Задняя панель | |||||||
| Вход внешнего запуска | Импеданс | 1 кОм (ном.) | |||||
| Разъем | BNC (розетка) | ||||||
| Уровень запуска | 3,3 В TTL | ||||||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (ном.) | |||||
| Разъем | BNC (розетка) | ||||||
| Вход или выход импульса | Импеданс | 50 Ом | |||||
| Входное/выходное напряжение | 0 В / 3,3 В (ном.) | ||||||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом | |||||
| Разъем | BNC (розетка) | ||||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом | |||||
| Разъем | BNC (розетка) | ||||||
| Общие характеристики | |||||||
| Тип дисплея | Цветной 4,3’ TFT экран с разрешением 480 × 272 | ||||||
| Мощность потребления | 100 Вт макс. | ||||||
| Питание | 220 В ,50 Гц | ||||||
| Интерфейсы связи | USB host, USB device, LAN | ||||||
| Рабочий диапазон температур | от 0 °C до 50 °C | ||||||
| Глубина | 420 мм | ||||||
| Ширина | 364 мм | ||||||
| Высота | 112 мм | ||||||
| Вес | 8,03 кг | ||||||
