Описание

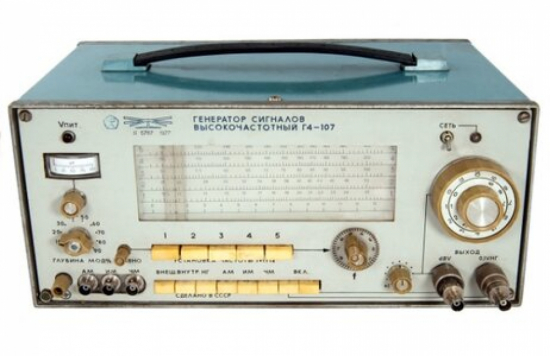

Описание Генератор сигналов высокочастотный Г4-107 – источник сигналов, калиброванных по частоте, величине сигнала и коэффициенту модуляции. Прибор предназначен для поверки и настройки радиоприемной и радиопередающей аппаратуры в заводских и лабораторных условиях. Возможно использование прибора в режимах совмещенных видов модуляции. Покупая генератор сигналов высокочастотный Г4-107 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Нижегородский завод им. М.В. Фрунзе (НЗиФ)
|
|
Модель
|
Г4-107
|
|
Гарантия
|
1 год
|
|
Госреестр
|
3891-73
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
н/д
|
|
Диапазон частот
|
12,5-400 МГц (5 поддиапазонов)
|
|
Погрешность установки частоты
|
± 1%
|
|
Нестабильность частоты за 15 минут работы
|
2,5*10-4f
|
|
Выходное напряжение (калиброванное)
|
в режиме НГ: 1 В – 1 мкВ (50, 75 Ом); 0,1 мкВ (с аттенюатором)
в режимах AM, ИМ 0,5 от уровня выходного напряжения в режиме НГ
|
|
Погрешность установки опорного уровня напряжения
|
±1 дБ
|
|
Погрешности аттенюатора
|
± 1 дБ (до 200 МГц)
± 1,5 дБ (свыше 200 МГц)
|
|
КСВН выхода
|
1,5
|
|
Диапазон частот
|
в режиме внутренней АМ 1000 Гц ± 5%
в режиме внешней АМ 50 Гц – 200 кГц
в режиме внутренней ИМ 50 Гц – 10 кГц
в режиме ЧМ 0 – 10 кГц
|
|
Максимальная девиация частоты в режиме ЧМ
|
400 кГц
|
|
Коэффициент АМ
|
0 – 90%
|
|
Погрешность установки коэффициента АМ
|
± 5% (10% < М < 50%)
±10% (50% < М < 80%)
|
|
Потребляемая мощность
|
25 В · А
|
|
Питание
|
220±22 В, 50±0,5 Гц; 115±5,75 В, 400+28-12 Гц
|
|
Глубина
|
250 мм
|
|
Ширина
|
360 мм
|
|
Высота
|
190 мм
|
|
Вес
|
10 кг
|
|
Комплект поставки
|
Генератор сигналов высокочастотный Г4-107
|
|
Варианты написания в сети Internet
|
Г4 107, Г 4-107, Г4/107
|
|
! .
|
|
Аналоги
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования Г4-107 генератор сигналов высокочастотный. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора Г4-107 генератор сигналов высокочастотный. Некоторая документация содержит описание типа и методику поверки.
