Описание

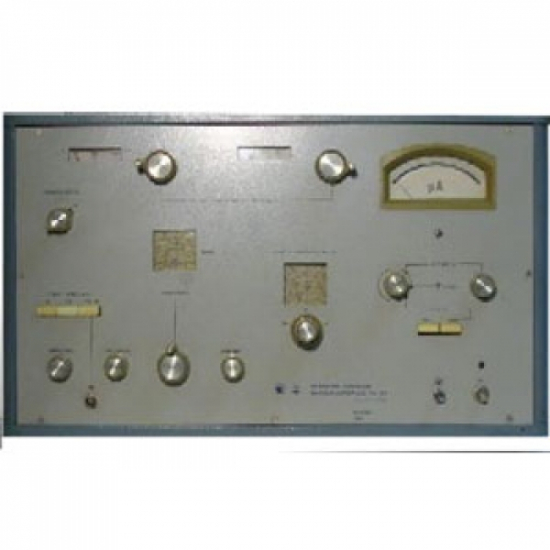

Описание Генератор сигналов высокочастотный Г4-109 является источником СВЧ колебаний, калиброванных по частоте, уровню выходной мощности и режимам модуляции. Прибор используются при проверке, регулировке и ремонте радиоэлектронной аппаратуры в промышленности и для научных исследований. Генератор Г4-109 предназначен для эксплуатации в лабораторных, цеховых и других соответствующим им условиях. Покупая генератор сигналов высокочастотный Г4-109 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
ПО им. 60-летия Октября
|
|
Модель
|
Г4-109
|
|
Гарантия
|
1 год
|
|
Госреестр
|
4810-75
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
н/д
|
|
Диапазон частот
|
8,51-12,16 ГГц
|
|
Погрешность установки частоты
|
не более ± 0,1 %
|
|
Нестабильность частоты за 15 минут работы
|
1*10-4f
|
|
Паразитная девиация частоты
|
не более 2*10-5
|
|
Выходная калиброванная мощность
|
1*10-3 – 1*10-14 Вт, 0…-110 дБ
|
|
Нестабильность опорного уровня выходной мощности за 15 минут
|
± 0,1 дБ
|
|
Погрешность установки опорного уровня мощности (1*10-3 Вт)
|
± 0,5 дБ
|
|
Параметры внутренней модуляции меандром
|
частота повторения 1±0,1 кГц
несимметрия ± 10%
неравномерность вершины 10%
|
|
Параметры внешней ИМ:
частота повторения 0,25-10 кГц
|
амплитуда 5-10 В
длительность 0,2-10 мкс
длительность фронта 0,1 и среза 0.2 мкс
нестабильность длительности фронта и среза 0,05 мкс; неравномерность вершины 10%
|
|
Паразитная AM
|
не более 1%
|
|
КСВН выхода
|
не более 1,3
|
|
Присоединительные размеры ВЧ выхода – волновод сечением
|
23х10 мм
|
|
Потребляемая мощность
|
130 В · А
|
|
Питание
|
220 В, 50 Гц; 115 В, 400 Гц
|
|
Глубина
|
330 мм
|
|
Ширина
|
530 мм
|
|
Высота
|
318 мм
|
|
Вес
|
33 кг
|
|
Комплект поставки
|
Генератор сигналов высокочастотный Г4-109
|
|
Варианты написания в сети Internet
|
Г4 109, Г 4-109, Г4/109
|
|
! .
|
|
