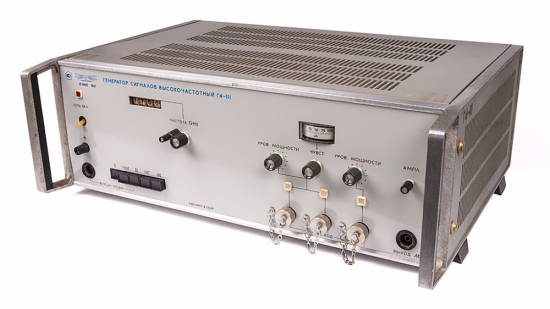

Описание Генератор сигналов высокочастотный Г4-111Б – источник СВЧ колебаний с некалиброванными по мощности выходами. Обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, импедансов и др. Могут использоваться как имитаторы помехи или передатчики основного сигнала, а также для измерения параметров антенн и антенных трактов. Найдут применение при испытаниях полупроводниковых устройств типа смесительных и умножительных диодов, варакторов и т. д. Покупая генератор сигналов высокочастотный Г4-111Б в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
Производитель
|
Нижегородский завод им. М.В. Фрунзе (НЗиФ)
|
Модель
|
Г4-111Б
|
Гарантия
|
1 год
|
Госреестр
|
6040-77
|
Технические условия (ТУ)
|
ЕЭ3.260.080-02 ТУ
|
Межповерочный интервал
|
н/д
|
Диапазон частот
|
9-12,7 ГГц
|
Погрешность установки частоты
|
0,5%
|
Нестабильность частоты за 30 минут работы
|
1*10-4f
|
Паразитная девиация частоты
|
1*10-5 f (50 Гц – 20 кГц)
|
Выходная мощность, мВт
|
40 (6-8,9 ГГц)
20 (8,9-12,05 ГГц)
8 (12,05-16,6 ГГц)
4 (16,6-17,44 ГГц)
2 (17,44-17,85 ГГц)
|
Ослабление выходной мощности
|
0-30 дБ
|
Нестабильность уровня выходной мощности за 15 минут работы
|
0,1 дБ
|
Мощность сигнала на выходе для подключения ЭСЧ (50 Ом, коаксиал 7/3 мм)
|
300мВт (6-9 ГГц)
500мкВт (9-12,7 ГГц)
|
Режим внешней ИМ
|
частота повторения 0,05-10 кГц
амплитуда 9-12 В
длительность импульса 0,5-50 мкс
длительность фронта и среза: 0,2 и 0,3 мкс соответственно
|
Частота повторения “меандра”
|
1 кГц ± 10% (при внутренней модуляции)
0,4-2 кГц (при внешней модуляции)
|
Полоса электронной перестройки
|
3 МГц
|
Потребляемая мощность
|
140 В · А
|
Питание
|
220 В, 50 Гц; 115 В, 400 Гц
|
Глубина
|
355 мм
|
Ширина
|
490 мм
|
Высота
|
175 мм
|
Вес
|
18 кг
|
Комплект поставки
|
Генератор сигналов высокочастотный Г4-111Б
|
Варианты написания в сети Internet
|
Г4 111Б, Г 4-111Б, Г4/111Б, Г4 111/Б
|
! .
|
