Описание

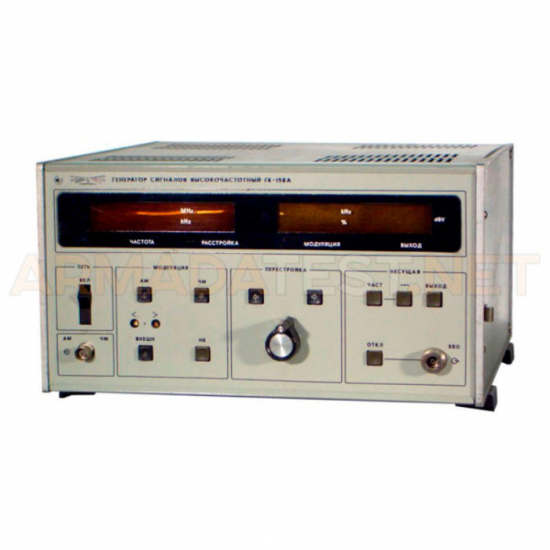

Описание Генератор сигналов высокочастотный Г4-158А предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры. Высокая точность установки частоты, стабильность, улучшенные параметры AM и ЧМ, низкий уровень амплитудных шумов удовлетворяют повышенным требованиям потребителей и обеспечивают высококачественное радиовещание, проверку приемников магистральной КВ-связи и радиостанций с однополосной модуляцией. Генератор Г4-158А может использоваться при производстве и ремонте бытовой и специальной техники, при выполнении регламентных работ. Генератор обеспечивает следующие режимы работ: немодулированные колебания, внутреннюю и внешнюю AM и ЧМ. Покупая генератор сигналов высокочастотный Г4-158А в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Нижегородский завод им. М.В. Фрунзе (НЗиФ)
|
|
Модель
|
Г4-158A
|
|
Гарантия
|
1 год
|
|
Госреестр
|
13515-93
|
|
Технические условия (ТУ)
|
ГОСТ 9788-89 и ШИУЯ.411652.003 ТУ
|
|
Межповерочный интервал
|
2 года; с 2004 г. – 1 год
|
|
Диапазон частот
|
0,1-130 МГц
|
|
Дискретность в диапазоне частот
|
10…100 кГц — 1 Гц
100…1000 кГц — 10 Гц
1…10 МГц — 100 Гц
10…130 МГц — 1000 Гц
|
|
Основная погрешность установки
|
±10-3 fн Гц
|
|
Нестабильность за 15 минут после часового самопрогрева
|
±10-6 fн Гц
|
|
Плавная расстройка частоты не менее
|
2*10-3 fн Гц
|
|
Пределы изменения уровня выходного напряжения (на нагрузке 50 или 75 Ом)
|
1*10-7…2 В (-140…+6 дБ)
|
|
Погрешность установки выходного напряжения
|
на частотах < 50 МГц — ±0,5 дБ
на частотах > 50 МГц — ±1 дБ
|
|
Нестабильность за 15 минут после часового самопрогрева
|
±0,1 дБ
|
|
Погрешность установки ослабления аттенюатора
|
при ослаблении < 60 дБ — ±0,5 дБ
при ослаблении > 60 дБ — ±1 дБ
|
|
Параметры спектра
|
|
|
Ослабление негармонических составляющих спектра
|
-60 дБ
|
|
Спектральная плотность фазовых шумов при отстройке на 20 кГц
|
123…-130 дБ
|
|
Паразитная АМ в режиме НК в полосе частот
|
0,03…20 кГц 0,1 %
|
|
Паразитная ЧМ в режиме НК в полосе частот
|
0,03…20 кГц (0,5*10-6 fн + 5) Гц
|
|
Коэффициент гармоник огибающей
|
в режиме АМ 1 %
в режиме ЧМ 3 %
|
|
Спектральная плотность амплитудных шумов при отстройке от несущей на
|
100 кГц -135 дБ/Гц
|
|
Амплитудная модуляция
|
|
|
Диапазон модулирующих частот
|
внешняя AM 30 Гц…20 кГц
внутренняя AM 1 кГц
|
|
Пределы регулировки коэффициента AM (с дискретностью 1%)
|
0-99%
|
|
Основная погрешность коэффициента AM не более
|
при КАМ 5-90%, Fm=1 кГц ±5%
в диапазоне модулирующих частот ±10%
|
|
Паразитная AM не более
|
0,1%
|
|
Частотная модуляция
|
|
|
Диапазон модулирующих частот
|
в диапазоне несущих 1…4 МГц 30 Гц – 20 кГц
в диапазоне несущих 4…130 МГц 30 Гц – 60 кГц
|
|
Пределы установки девиации
|
1-600 кГц
|
|
Погрешность установки девиации
|
при частоте модулирующего сигнала 1000 Гц ±10 %
в диапазоне модулирующих частот ±15 %
|
|
Потребляемая мощность
|
70 В · А
|
|
Питание
|
220 В, 50 Гц; 115 В, 400 Гц
|
|
Глубина
|
355 мм
|
|
Ширина
|
320 мм
|
|
Высота
|
175 мм
|
|
Вес
|
11 кг
|
|
Комплект поставки
|
Генератор сигналов высокочастотный Г4-158A
|
|
Варианты написания в сети Internet
|
Г4 158A, Г 4-158A, Г4/158A, Г4-158/A
|
|
! .
|
|
