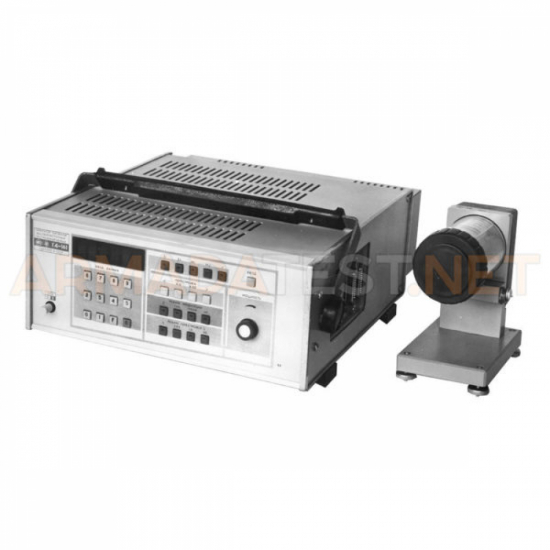

Описание Высокочастотный программируемый генератор сигналов Г4-161/1 предназначен для использования в качестве источника сигнала при регулировании и проверке радиоэлектронной аппаратуры в миллиметровом диапазоне волн. Прибор может применяться в лабораторных и цеховых условиях, а также на поверочных базах. В комплект генератора Г4-161/1 входит частотомер ЧР-12. Покупая генератор сигналов программируемый Г4-161/1 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | ПО им. 60-летия Октября |
Модель | Г4-161/1 |
Гарантия | 1 год |
Госреестр | 9607-84 |
Технические условия (ТУ) | ТУ 4-83 ГВ3.260.106 |
Межповерочный интервал | 1 год |
Диапазон частот | От 129.200 до 142.800 ГГц |
Погрешность установки частоты без частотомера ЧР-12 | Нормальные условия ±1.0 Рабочие условия ±1.5 |
Погрешность установки частоты с частотомером ЧР-12 | Нормальные условия ±0.3 Рабочие условия ±0.5 |
Нестабильность частоты в режиме немодулированных колебаний за 15 минут работы | не более 5·10–4 |
Нестабильность частоты в режиме немодулированных колебаний за 10 минут работы | не более 2·10–4 |
Нестабильность частоты в режиме немодулированных колебаний за 1 минут работы | не более 5·10–5 |
Паразитная девиация частоты в режиме немодулированных колебаний | не более 5·10–5 |
Изменение частоты выходного сигнала при медленных изменениях напряжения сети на ±10% | не более 5·10–4 |
Выходная мощность в режиме немодулированных колебаний при КСВН нагрузки не более 1.3 | не менее 4 мВт |
Пределы регулирования уровня выходной мощности | не менее 25 дБ |
Сечение канала волновода выхода генератора | 1.6 x 0.8 мм |
КСВН выхода прибора при выходной мощности 1 мВт | не более 1.5 |
РЕЖИМЫ РАБОТЫ ПРИ МЕСТНОМ УПРАВЛЕНИИ | |
Немодулированные колебания | |
Внутренняя модуляция прямоугольными симметричными импульсами | 1. Частота повторения 1 ± 0.2 кГц Скважность 2 ± 0.4 2. Частота повторения 100 ± 0.06 кГц Скважность 2 ± 0.5 |
Внутренняя импульсная модуляция прямоугольными импульсами с внешней синхронизацией | Длительность импульсов синхронизации 50 ± 20 нс Частота внешнего запуска 1 … 10 кГц |
Внешняя модуляция прямоугольными симметричными импульсами | Частота повторения 1 ± 0.2 кГц Скважность 2 ± 0.4 |
Общие характеристики | |
Температура | от +5ºС до +40ºС |
Относительная влажность воздуха при температуре | 20ºС – 98% |
Габаритные размеры без ручки | 304х370х133 мм |
Потребляемая мощность | не более 200 В•А |
Питание | 220±22 В / 50±0.5 Гц, 220±11 / 400 Гц |
Глубина | 360 мм |
Ширина | 335 мм |
Высота | 180 мм |
Вес | 10 кг |
Комплект поставки | Генератор сигналов программируемый Г4-161/1 |
Варианты написания в сети Internet | Г4 161/1, Г 4-161/1, Г4/161-1 |
! . |
