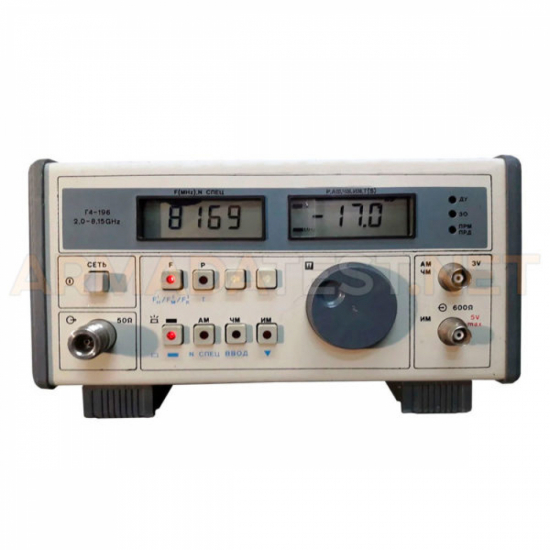

Г4-196 генератор сигналов высокочастотный

Актуально на 15.01.2025
В наличии
0 pуб. с НДС Цена по запросу
Запросить счет
Модель: Г4-196
Госреестр: 13305-92
Межповерочный интервал: 1,5 года
Габаритные размеры: 240х120х300 мм
Вес: 7 кг.

Описание

Описание Генератор сигналов высокочастотный, переносной Г4-196 применяется в качестве источников СВЧ колебаний в режиме немодулированных колебаний (НК), импульсной модуляции (ИМ), частотной модуляции (ЧМ), амплитудной модуляции (АМ). Приборы обеспечивают режим (ЭПЧ), электронную перестройку частоты (свипирование). Встроенная в прибор однокристальная микро-ЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, включает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах. Прибор работает в автоматизированных системах, при управлении от ЭВМ через КОП. Генератор обеспечивает калибровку измерителей мощностей, измерение потерь, ослаблений, КСВН, могут быть использованы в качестве СВИП-генераторов при панорамных измерениях, измерениях параметров радиотехнических цепей. Наличие в составе прибора внутреннего импульсного генератора позволяет использовать генераторы для настройки радиолокационных систем. Генератор может широко использоваться в различных военных радиотехнических системах, где к изделиям предъявляются жесткие требования по диапазону рабочих температур, влажности, вибрации. Покупая генератор сигналов высокочастотный Г4-196 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.

Технические характеристики

Производитель
Нижегородский завод им. М.В. Фрунзе (НЗиФ)
Модель
Г4-196
Гарантия
1 год
Госреестр
13305-92
Технические условия (ТУ)
ЕЭО.326.042 ТУ
Межповерочный интервал
1,5 года
Диапазон частот
2…8,15 ГГц
Погрешность установки частоты
± 0,5 %
Нестабильность частоты за 15 мин через 60 минут после включения
1*10-4
Выходная мощность
80 мВт
Пределы регулировки уровня выходной мощности (дискретность 0,1 дБ)
0…30 дБ
Погрешность установки выходной мощности
± 1,5 дБ
Уровень дополнительного выхода
> 1мВт
Сопротивление нагрузки
50 Ом
Частотная модуляция
Диапазон частот 0,05…10 кГц
Пределы установки девиации частоты 0,1…25 МГц
Погрешность установки девиации 15…25 %
Паразитная ЧМ в режиме НК 5*10-6
Амплитудная модуляция
Диапазон частот 0,05…3 кГц
Частота внутреннего модулятора 1000 Гц
Паразитная АМ в режиме НК 0,3%
Пределы установки коэффициента АМ 1…30 %
Погрешность установки коэффициента АМ ± 20%
Коэффициент гармоник огибающей
в режиме ЧМ 3%
в режиме АМ 10%
Импульсная модуляция
Диапазон частот 50…20 кГц
Длительность импульсов 0,1 мкс…100 мс
Подавление сигнала в паузе -60 дБ
Частоты внутреннего “меандра” 1; 10; 100 кГц
Частоты следования внутренних импульсов 0,2; 2; 20 кГц
Длительность импульса 0,4 мкс
Электронная перестройка частоты
Полоса свипирования: от 10 МГц до полного диапазона рабочих частот
Время свипирования 20, 80 мс, 1с
Потребляемая мощность
60 В · А
Питание
220 В ± 10%, 50 Гц; 115 В ± 5%, 400 Гц
Глубина
300 мм
Ширина
240 мм
Высота
120 мм
Вес
7 кг
Комплект поставки
Генератор сигналов высокочастотный Г4-196
Варианты написания в сети Internet
Г4 196, Г 4-196, Г4/196
! .

Доставка

Для того, чтобы купить Г4-196 генератор сигналов высокочастотный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на Г4-196 генератор сигналов высокочастотный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести Г4-196 генератор сигналов высокочастотный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
