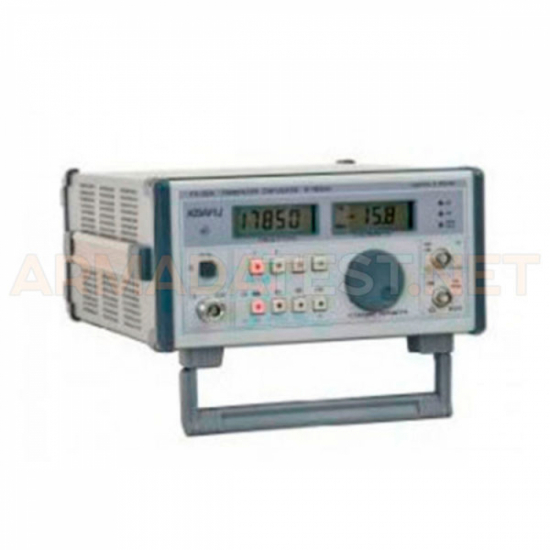

Описание Генератор сигналов высокочастотный Г4-204 многофункциональный малогабаритный генератор с калиброванным уровнем выходной мощности в диапазоне 8,15-17,85 ГГц. Применяется в качестве источников СВЧ колебаний в режимах НГ, ИМ, АМ, ЧМ, при настройке, регулировке, испытаниях радиотехнических устройств. Обеспечивает калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип генераторов при панорамных измерениях параметров цепей. Встроенная однокристальная микро ЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах. Автоматическая калибровка нуля усилителя постоянного тока системы АРМ позволяет существенно увеличить динамический диапазон ее работы и свести к минимуму температурную погрешность уровня выходной мощности. Покупая генератор сигналов высокочастотный Г4-204 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | ННИПИ Кварц |
Модель | Г4-204 |
Гарантия | 1 год |
Госреестр | 51688-12 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Диапазон частот | 8,15-17,85 ГГц |
Погрешность установки частоты | ± 0,45 % |
Уровень выходной мощности | 60 мВт |
Пределы регулирования уровня выходной мощности | 30 дБ |
Погрешность установки уровня выходной мощности | Не более ± 1,5 дБ |
Относительный уровень гармоник и субгармоник | -25 дБ (2f, 3f) |
Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ) | Не менее 1 мВт |
Частотная модуляция | Диапазон модулирующих частот 0,05-100 кГц Девиация частоты 25 МГц, 50 МГц (17,44-37,5 ГГц) |
Амплитудная модуляция* | Диапазон модулирующих частот 0,05-5 кГц Коэффициент модуляции 0-50 % |
* В диапазоне 17,44-37,5 ГГц АМ отсутствует | |
Импульсная модуляция | Частота повторения импульсов 0,05-200 кГц Длительность импульсов 0,1 мкс-10,0 мс Подавление сигнала в паузе не менее 60 дБ |
Свипирование | Полоса свипирования от 10 МГц до полного диапазона рабочих частот |
Время автоматического свипирования | 20 мс; 80 мс; 1 с. |
Диапазон рабочих температур | -10+50 °С |
Относительная влажность воздуха | При 25 °С до 98 % |
Потребляемая мощность | 60 В·А |
Питание | 20±22 В, 50±0,5 Гц; 115±5,75 В, 400±10 Гц |
Глубина | 300 мм |
Ширина | 240 мм |
Высота | 120 мм |
Вес | 7,5 кг |
Комплект поставки | Генератор сигналов высокочастотный Г4-204 |
Варианты написания в сети Internet | Г4 204, Г 4-204, Г4/204 |
! . |
