Описание

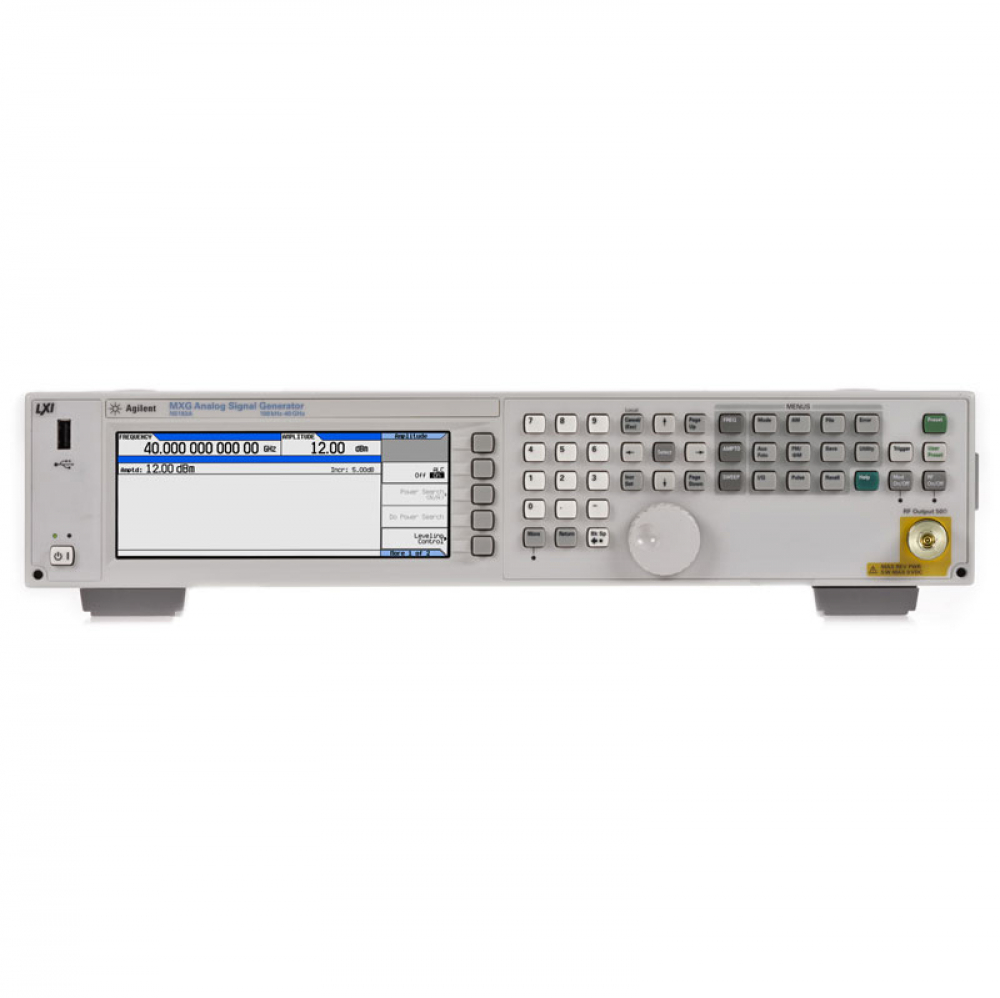

Генератор сигналов N5182B от Keysight Technologies
Официальный поставщик — ООО «МК ЗЕНИТ-ЭЛЕКТРО»
Генератор сигналов N5182B — это профессиональное решение для генерации высокоточных и сложных сигналов в широком частотном диапазоне, идеально подходящее для задач тестирования беспроводных систем, спутниковой связи, радарных технологий и научных экспериментов. Устройство сочетает в себе передовую инженерию, стабильность параметров и гибкость настройки, что делает его ключевым инструментом для современных RF-приложений.
Основные характеристики:
-
Широкий частотный диапазон:
Работает в диапазоне от 9 кГц (с возможностью от 5 МГц в режиме I/Q-модуляции) до 7,2 ГГц (с опцией N5182B-FRQ). Высокая точность установки частоты гарантирует воспроизведение сигналов с минимальными искажениями. -
Мощность и стабильность:
Выходная мощность достигает +24 дБм (до 3 ГГц) с электронным аттенюатором для точной регулировки.
Низкий уровень фазового шума: –146 дБн/Гц (на 1 ГГц при отстройке 20 кГц) обеспечивает чистоту спектра, критически важную для систем связи и радиолокации. -
Прецизионная модуляция:
Поддержка I/Q-модуляции с полосой 160 МГц (неравномерность АЧХ ±0,2 дБ), а также стандартов: AM, FM, PM, импульсная, ASK, FSK, PSK, QAM.
Совместимость с сигналами LTE, 802.11ac, W-CDMA, GNSS, DVB и другими через ПО Signal Studio и MATLAB. -
Гибкость генерации сигналов:
Встроенная память для произвольных форм сигналов: 1 Гвыб (внутренний SSD 30 ГБ, внешний накопитель 8 ГБ).
Многоканальные возможности с модулями N5102A (MIMO) и эмуляция замираний через N5106A PXB. -
Интеграция и управление:
Интерфейсы LAN (LXI), USB 2.0, GPIB для seamless-интеграции в автоматизированные системы.
Управление через SCPI, IVI-COM, MATLAB, а также обратная совместимость с генераторами серий ESG, MXG, PSG.
Преимущества:
-
Высокая точность: Минимальный вектор ошибки (< 0,4% для 802.11ac) и уровень помех в соседнем канале ≤ –73 дБн (W-CDMA).
-
Универсальность: Поддержка современных стандартов связи и генерация сигналов «на лету».
-
Надёжность: Электронный аттенюатор, долговременная стабильность параметров, промышленная прочность.
Применение:
-
Тестирование 5G, WiFi 6E, IoT-устройств, радиотрактов и приёмников.
-
Калибровка радарных систем, спутниковых модулей и научного оборудования.
-
Имитация реальных условий связи с эмуляцией замираний и многолучевого распространения.
ООО «МК ЗЕНИТ-ЭЛЕКТРО» предлагает комплексные решения: поставку, настройку, обучение и сервисное обслуживание генератора N5182B. Мы обеспечиваем индивидуальный подход и демонстрацию оборудования для ваших задач!
Инновации в RF-технологиях — ваш ключ к прецизионным измерениям!
Описание адаптировано под требования современных инженерных задач. Все характеристики соответствуют официальной документации Keysight Technologies.
| Выходная частота | |
| Диапазон | 100 кГц...20 ГГц |
| Дискретность установки | 0.01 Гц |
| Погрешность установки | ± 1×10-6 за год, есть вход для внешней опоры |
| Выходной уровень | |
| Диапазон | -20...+10 дБмВт – штатно-90 дБмВт- опция 1Е1 (до -130 дБмВт негарантированно)+18 дБмВт- опция 1ЕА до 20 ГГц (+14 дБмВт свыше 20 ГГц) |
| Дискретность установки | 0,01 дБ |
| Погрешность установки уровня | ± (0.6...2.0) дБ в зависимости от частоты и уровня. Возможна коррекция АЧХ пользователем |
| КСВН | < (1.6...1.8) в зависимости от частоты |
| Выходное сопротивление | 50 Ом, тип 3.5 мм до 20 ГГц и 2.4 мм свыше 20 ГГц |
| Спектральные характеристики | |
| Фазовый шум | -113.. -83 дБн/Гц при отстройке на 20 кГц в зависимости от частоты несущей |
| Паразитная ЧМ | 1... 160 Гц в зависимости от частоты |
| Гармоники несущей | < - 28 дБн на частотах до 2 ГГц< - 54 дБн на частотах свышн 2 ГГц |
| Негармонические составляющие | -61...-33 дБн в зависимости от частоты |
| Частотная модуляция (опция UNT) | |
| Девиация частоты | Максимальная девиация от 2 до 320 МГц в зависимости от частоты несущей с разрешением 0.1% |
| Частота модулирующего колебания | 5 Гц ... 7 МГц |
| Коэффициент гармоник огибающей | Не более 0.4% |
| Погрешность девиации | ±2% |
| Источник модуляции | Внутренний или внешний |
| Амплитудная модуляция (опция UNT) | |
| Диапазон модуляции | До 90% с разрешением 0.1% |
| Частота модулирующего колебания | 5 Гц...10 кГц |
| Погрешность установки КАМ | ±5×КАМ% |
| Коэффициент гармоник огибающей | Не более 2% |
| Источник модуляции | Внешний или внутренний |
| Импульсная модуляция (опция UNU) | |
| Коэффициент закрытия в паузе | 80 дБ |
| Время нарастания | 50 не (10 не для опции UNW) |
| Длительность импульса | От 500 нс (20 нс для опции UNW) |
| Источник модуляции | Внутренний генератор импульсов или внешний |
| Источник внутреннего модулирующего колебания (опция UNT) | |
| Диапазон частот | 0.1 Гц...2 МГц, синус |
| Разрешение | 0.1 Гц |
| Погрешность частоты | ±1×10-6 |
| Общие данные | |
| Интерфейсы | USB, GPIB, LAN |
| Напряжение питания | 115/230 В, 50/ 60 Гц |
| Габаритные размеры | 103 × 426 × 432 мм |
| Масса | 13.8 кг |
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования N5183A - генератор сигналов высокочастотный от 100 кГц до 20 ГГц. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора N5183A - генератор сигналов высокочастотный от 100 кГц до 20 ГГц. Некоторая документация содержит описание типа и методику поверки.
Доставка
Для того, чтобы купить N5183A - генератор сигналов высокочастотный от 100 кГц до 20 ГГц, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на N5183A - генератор сигналов высокочастотный от 100 кГц до 20 ГГц. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести N5183A - генератор сигналов высокочастотный от 100 кГц до 20 ГГц Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
