Описание

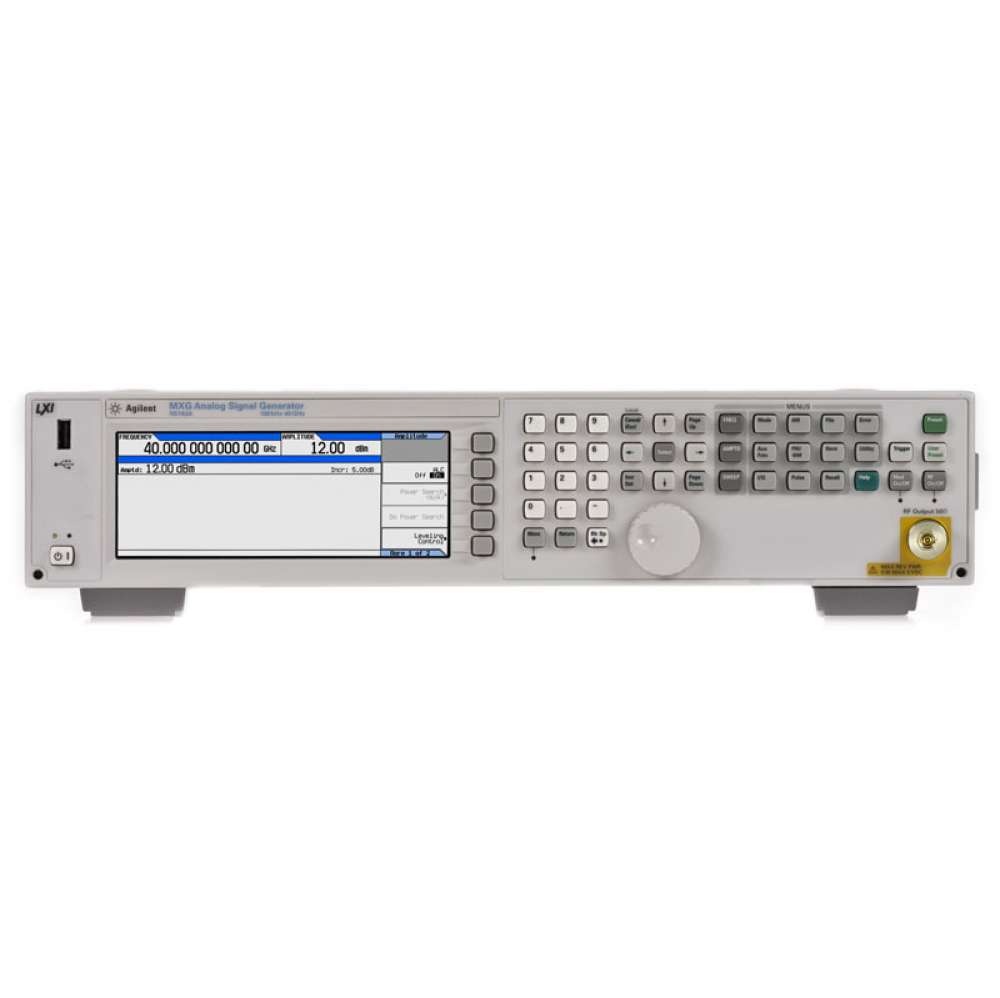

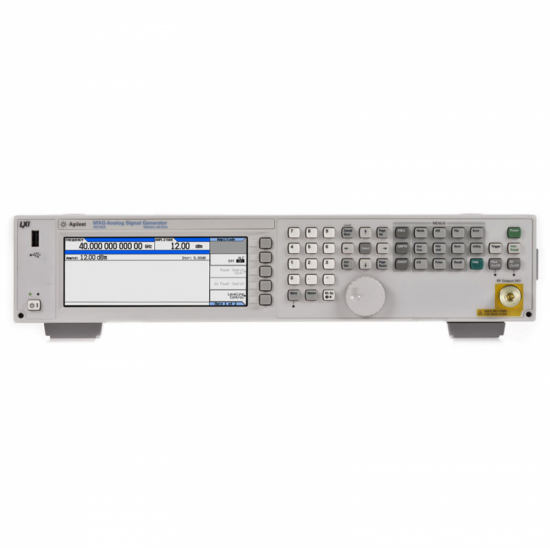

Генератор сигналов N5183B MXG серии X от Keysight Technologies
Официальный поставщик — ООО «МК ЗЕНИТ-ЭЛЕКТРО»
Генератор N5183B — это инновационное решение для высокоточного тестирования радиочастотных и микроволновых систем. Разработанный как компактная и быстродействующая альтернатива генераторам серии PSG, он сочетает премиальную спектральную чистоту, мощность и скорость, что делает его незаменимым для задач от калибровки радиолокационных систем до разработки технологий 5G и IoT.
Ключевые характеристики 1210
-
Широкий частотный диапазон:
-
От 9 кГц до 40 ГГц (в зависимости от опций: 13, 20, 31,8 или 40 ГГц).
-
Высокая точность установки частоты с дискретностью 0,01 Гц и погрешностью ±1×10⁻⁶ в год.
-
-
Исключительная чистота сигнала:
-
Фазовый шум:
-
–129 дБн/Гц при отстройке 10 кГц (несущая 10 ГГц, с опцией UNY) 1.
-
–146 дБн/Гц на 1 ГГц при отстройке 20 кГц 210.
-
-
Негармонические составляющие: ≤ –75 дБн на 10 ГГц 112.
-
-
Мощность и скорость:
-
Выходная мощность до +23 дБм (на 1 ГГц) с опцией 1EA 8.
-
Скорость переключения частоты ≤ 600 мкс — рекордное значение для ускорения калибровки 110.
-
-
Компактность и интеграция:
-
Высота всего 2U — экономия пространства в стойке при сохранении характеристик PSG 13.
-
Встроенный многофункциональный генератор с поддержкой одновременной амплитудной, частотной и импульсной модуляции 1112.
-
Преимущества для ваших задач 31012
-
Тестирование РЛС и систем связи:
Идеален для проверки чувствительности приёмников благодаря низкому уровню шумов и гармоник. -
Гибкая модуляция:
Поддержка AM, FM, PM, импульсной модуляции, а также цифрового свипирования (пошагового и по списку). -
Автоматизация процессов:
Интерфейсы LAN (LXI), USB, GPIB и совместимость с ПО SCPI, MATLAB, IVI-COM для интеграции в автоматизированные системы. -
Долговечность и экономия:
Межкалибровочный интервал 3 года, низкая стоимость обслуживания и самостоятельный ремонт.
Области применения
-
Радиолокация: Генерация сигналов с переменной длительностью импульсов и периодом повторения.
-
Спутниковая связь: Тестирование приёмников GNSS и DVB.
-
5G и WiFi 6E: Моделирование широкополосных сигналов с полосой до 160 МГц.
-
Промышленные системы: Калибровка усилителей и компонентов СВЧ-трактов.
ООО «МК ЗЕНИТ-ЭЛЕКТРО» предлагает:
-
Поставку генератора N5183B с необходимыми опциями (например, UNY для снижения фазового шума).
-
Техническую поддержку, настройку и обучение.
-
Гарантию 3 года и сервисное обслуживание.
Выбирайте N5183B — эталон точности и скорости для ваших самых сложных RF-задач!
Описание составлено с учётом требований современных инженерных проектов. Все данные подтверждены официальной документацией Keysight Technologies и техническими отчётами
Скорость переключения частоты, режим НГ () = тип.
| Станд. компл. |
Опция UNZ |
Опция UZ2 | |
| Режим SCPI | (≤ 5 мс) | ≤ 1,15 мс (≤ 750 мкс) | ≤ 1,65 мс (1 мс) |
|
Режим свипирования пошаговый/по списку |
(≤ 5 мс) | ≤ 900 мкс (≤ 600 мкс) | ≤ 1,4 мс (850 мкс) |
Максимальная выходная мощность 1 (дБм) (с опцией 1E1 или без неё)
| Диапазон частот |
Станд. компл. |
Опция 1ЕА |
| Опция 513 или 520 | ||
| От 9 кГц до 3,2 ГГц | +18 | +23 |
| > 3,2 кГц до 13 ГГц | +18 | +20 |
| > 13 до 20 ГГц | +15 | +19 |
| Опция 532 или 540 | ||
| От 9 кГц до 3,2 ГГц | +14 | +21 |
| > 3,2 кГц до 17 ГГц | +14 | +16 |
| > 17 до 31,8 ГГц | +13 | +15 |
| > 31,8 до 40 ГГц | +11 | +15 |
Абсолютная погрешность установки уровня мощности в режиме НГ (дБ) (АРМ вкл.) () = тип.
| С опцией 1E1 или без неё | С опцией 1E1 | |||||
|
Макс. мощность до +10 дБм |
< +10 до 10 дБм |
–10 до – 20 дБм |
–20 до –75 дБм |
–75 до –90 дБм |
< –90 до –120 дБм |
|
| От 9 кГц до 2 ГГц | ± 0,6 | ± 0,6 | ± 0,7 | ± 0,7 | ± 1,4 | (± 0,3) |
| > 2 до 20 ГГц | ± 0,9 | ± 0,7 | ± 0,7 | ± 0,7 | ± 1,6 | (± 0,3) |
| > 20 до 40 ГГц | ± 0,9 | ± 0,8 | ± 1,1 | ± 1,1 | ± 2,0 |
Чистота спектра
Станд. комплектация: однополосный фазовый шум (дБн/Гц) (режим НГ) () = изм. значение
| Диапазон частот | Отстройка 20 кГц | Отстройка 100 кГц |
| От 5 до < 250 МГц | –129 (–133) | |
| 100 МГц | (–125) | |
| 250 МГц | –139 (–145) | (–121) |
| 500 МГц | –135(–139) | (–116) |
| 1 ГГц | –130 (–134) | (–110) |
| 2 ГГц | –124 (–127) | (–104) |
| 3 ГГц | –119 (–128) | (–100) |
| 4 ГГц | –118 (–122) | (–98) |
| 6 ГГц | –112 (–122) | (–94) |
| 10 ГГц | –113 (–116) | (–90) |
| 20 ГГц | –106 (–110) | (–84) |
| 40 ГГц | –99 (–104) | (–78) |
Опция UNY (только для N5183B): абсолютный однополосный фазовый шум (дБн/Гц), (режим НГ) () = изм. значение
| Частота | 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц |
| 100 МГц | (–92) | –93 (–116) | –103 (–125) | –130 (–137) | –138 (–142) | –137 (–141) |
| 249 МГц | (–84) | –93 (–108) | –103 (–117) | –130 (–137) | –139 (–142) | –138 (–141) |
| 250 МГц | (–84) | –96 (–111) | –104 (–121) | –127 (–139) | –142 (–150) | –147 (–152) |
| 500 МГц | (–76) | –89 (–106) | –98 (–116) | –125 (–136) | –142 (–149) | –144 (–148) |
| 1 ГГц | (–72) | –86 (–102) | –93 (–111) | –123 (–138) | –139 (–146) | –139 (–144) |
| 2 ГГц | (–66) | –79 (–95) | –85 (–104) | –114 (–132) | –134 (–141) | –133 (–138) |
| 3 ГГц | (–63) | –74 (–92) | –81 (–101) | –111 (–129) | –131 (–139) | –127 (–137) |
| 4 ГГц | (–59) | –73 (–89) | –79 (–98) | –110 (–121) | –128 (–135) | –127 (–131) |
| 6 ГГц | (–55) | –69 (–85) | –76 (–94) | –107 (–118) | –123 (–129) | –121 (–130) |
| 10 ГГц | (–51) | –63 (–82) | –71 (–90) | –101 (–116) | –123 (–129) | –121 (–126) |
| 20 ГГц | (–48) | –57 (–75) | –65 (–84) | –95 (–110) | –113 (–122) | –115 (–119) |
| 40 ГГц | (–43) | –51 (–70) | –59 (–78) | –89 (–104) | –107 (–116) | –109 (–114) |
Гармоники (режим НГ) () = тип. значениеОпция UNY (только для N5183B): абсолютный однополосный фазовый шум (дБн/Гц), (режим НГ) () = изм. значение
| Диапазон частот |
Режим НГ при +10 дБм |
Режим НГ при +20 дБм |
| От 9 кГц до 200 МГц | < –48 дБн (–54 дБн) | < –38 дБн (–43 дБн) |
| > 200 МГц до 2 ГГц | < –33 дБн (–40 дБн) | < –25 дБн (–31 дБн) |
| > 2 до 20 ГГц | < –55 дБн (–65 дБн) | < –50 дБн (–55 дБн) |
Негармонические составляющие (режим НГ) () = тип
| Диапазон частот | Отстройка > 10 кГц | |
| Станд. компл., дБн | Опция UNY, дБн | |
| От 9 кГц до < 5 МГц | –65 | –65 (–75) |
| От 5 до < 250 МГц | –75 | –75 (–86) |
| От 250 до < 750 МГц | –75 | –96 (–100) |
| От 750 МГц до < 1,5 ГГц | –72 | –92 (–100) |
| От 1,5 до < 3,0 ГГц | –66 | –86 (–93) |
| От 3 до 5 ГГц | –60 | –80 (–88) |
| > 5 до 10 ГГц | –69 | –74 (–80) |
| > 12 до 20 ГГц | –63 | –68 (–75) |
| > 20 до 40 ГГц | –57 | –62 (–68) |
Субгармоники (режим НГ, дБн)
| От 250 кГц до 1,5 ГГц | отсутствуют | > 5 до 10 ГГц | –67 (–75) |
| > 1,5 до 3,2 ГГц | –75 (–83) | > 10 до 20 ГГц | –56 (–65) |
| > 3,2 до 5 ГГц | –67 (–75) | > 20 до 40 ГГц | –53 (–63 |
Аналоговая модуляция
| Полоса |
Диапазон частот |
N |
| 1 | От 9 кГц до < 5 МГц | Цифровой синтез |
| 2 | От 5 до < 250 МГц | 1 |
| 3 | От 250 до < 375 МГц | 0,25 |
| 4 | От 375 до < 750 МГц | 0,5 |
| 5 | От 750 МГц до < 1,5 ГГц | 1 |
| 6 | От 1,5 до < 3 ГГц | 2 |
| 7 | От 3 до < 6 ГГц | 4 |
| 8 | От 6 до < 12 ГГц | 8 |
| 9 | От 12 до < 24 ГГц | 16 |
| 10 | От 24 до 40 ГГц | 32 |
Амплитудная модуляция (опция UNT)
| Глубина | Лин. режим | Эксп. режим | |
|
Пределы установки АРМ вкл. с глубокой AM (по умолчанию) или АРМ выкл. |
От 0 до 100% | От 0 до 50 дБ | |
| Разрешающая способность | 0,1% (ном.) | 0,01 дБ (ном.) | |
|
Погрешность глубины AM АРМ вкл. (частота модуляции 1 кГц, глубина < 80%) |
f < 5 МГц
5 МГц ≤ f ≤ 3,2 ГГц
> 3,2 до 40 ГГц |
< 1,5% от устан. значения + 1% тип.: 0,5% от устан. значения + 1%)
< 4% от устан. значения + 1%
(тип.: 3% от устан. значения + 1%) |
±2 дБ при глубине 40 дБ (тип.)
±4 дБ при глубине 40 дБ (тип.) |
|
Полный коэффициент гармоник (частота модуляции 1 кГц) – f < 5 МГц: < 0,25% (тип.) (глубина 30%); < 0,5% (тип.) (глубина 80%) – 5 МГц < f < 40 ГГц: < 2% (глубина 30%); < 3 % (глубина 80%) |
|||
|
Частотная характеристика (полоса по уровню –3 дБ, глубина 30%) – 9 кГц до ≤ 3,2 ГГц: от 0/10 Гц до до 50 кГц – > 3,2 до 40 ГГц: от 0/10 Гц до до 100 кГц |
Одновременная и композитная модуляция
| AM | ЧМ | ФМ | ИМ | |
| AM | + | + | + | + |
| ЧМ | + | + | - | + |
| ФМ | + | - | + | + |
| ИМ | + | + | + | - |
