Описание

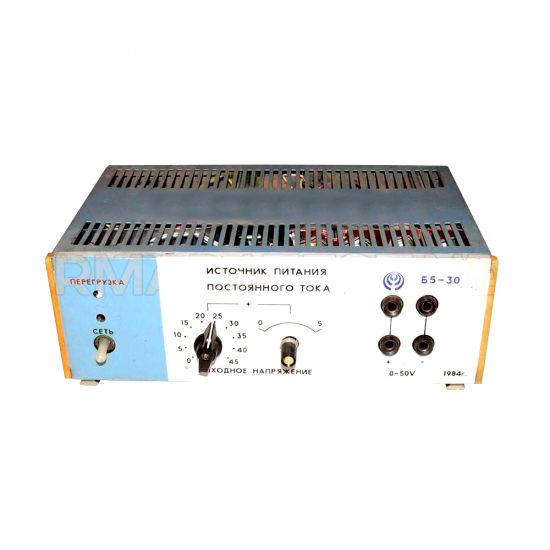

Описание Выполнен по схеме двухкаскадного компенсационного стабилизатора напряжения. Первый каскад представляет собой стабилизатор на управляемых кремниевых вентилях, в котором использован принцип фазоимпульсной модуляции. Система управления включает генератор релаксационного типа на однопереходном транзисторе, управляемом сигналом с регулирующего элемента второго каскада стабилизации. Второй каскад представляет собой линейный компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителем обратной, связи, в качестве которого используется операционный усилитель, питаемый от вспомогательного стабилизатора компенсационного типа. Предназначен для электропитания радиоэлектронных устройств. Имеет защиту по максимальному току на отключение. Защита от перегрузки и коротких замыканий осуществляется электронной системой регулирования с индикацией перегрузки. Покупая Б5-30 источник питания постоянного тока в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Производитель | Горьковский завод радиоизмерительной аппаратуры (РИАП) |
Модель | Б5-30 |
Гарантия | 1 год |
Рабочий диапазон выходного напряжения | от 2,5 В до 50 В |
Номинальный ток нагрузки | 1,22 А |
Нестабильность выходного напряжения при изменении напряжения сети на ±10% | 0,03% |
Нестабильность выходного напряжения при изменении тока нагрузки от нуля до максимального значения | 0,1% |
Дрейф за 8 ч, выраженный в процентах от максимального выходного напряжения | 0,2% |
Температурный коэффициент напряжения | менее 0,02%/° С |
Напряжение пульсации | 1 мВ эфф |
Выходное сопротивление | не более 10 Ом |
Условия эксплуатации
|
температура окружающего воздуха – от +10°С до +35°С
относительная влажность при +30° С – до 80%
|
Питание | 220 ±22 В, 50 ±0,5 Гц |
Номинальная мощность | 200 ВА |
Глубина | 176 мм |
Ширина | 240 мм |
Высота | 92 мм |
Вес | 4,3 кг |
Комплект поставки
|
Источник постоянного напряжения Б5-30
Паспорт
|
Варианты написания в сети internet | Б530, Б5 30, Б-530, Б 530 |
