Описание

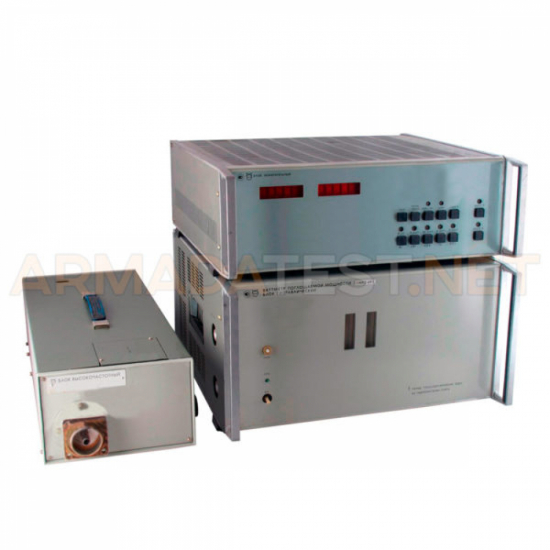

Описание Ваттметр поглощаемой мощности МКЗ-69 предназначен для измерения средних значений мощности непрерывных и ИМ-сигналов в коаксиальных трактах, а также для измерения параметров ИМ-сигналов (частоты повторения и длительности импульсов, энергии и средней мощности в импульсе). Применяется для настройки, испытаний и лабораторных исследований источников СВЧ большого уровня, а также для поверки и аттестации ваттметром СВЧ проходящей мощности. Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством. В ваттметре обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, диагностирование до уровня функциональных узлов и выдача результатов измерений через КОП. Особенности Автоматизация измерений Диагностирование до уровня функциональных узлов Покупая МК3-69 ваттметр поглощаемой мощности в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Мытищинский электротехнический завод |
Модель | МК3-69 |
Гарантия | 1 год |
Технические условия (ТУ) | ГОСТ 22261-76 ГОСТ 13605-75 |
Госреестр РФ | 9960-85 (до 01.01.1997) |
Межповерочный интервал | 2 года |
Диапазон частот | 0,001 – 3,0 ГГц |
Диапазон измерения мощности | · импульсных колебаний 1-140 кВт · непрерывных колебаний 10-6000 Вт |
Пределы допускаемой основной погрешности измерения | · непрерывных колебаний: ±5% (10 – 100 Вт), ±4% (10 – 6000 Вт) · импульсных колебаний ± (5,3 – 21)% |
КСВН | · 1.2 (до 1 ГГц) · 1.3 (до 3 ГГц) |
Присоединительные размеры СВЧ-тракта | 30 /13 мм |
Диапазон измерения длительности импульсов | 4 – 200 мкс |
Погрешность измерения длительности импульсов | не более (0.3 – 15)% |
Диапазон измерения энергии импульсов | 100 – 6000 мДж |
Погрешность измерения энергии импульса | 5 – 6% |
Время установления показаний | · 60 (по калориметрическому каналу) с · 2 (по импульсному каналу) с |
Потребляемая мощность | 700 ВА |
Питание | 220 В |
Общие данные блока гидравлического | |
Глубина | 475 мм |
Ширина | 490 мм |
Высота | 265 мм |
Вес | 31 кг |
Общие данные блока измерительного | |
Глубина | 475 мм |
Ширина | 488 мм |
Высота | 173 мм |
Вес | 17 кг |
Общие данные блока высокочастотного | |
Глубина | 644 мм |
Ширина | 235 мм |
Высота | 162 мм |
Вес | 13 кг |
Комплект поставки | Блок гидравлический Блок измерительный Блок высокочастотный Комплект ЗИП |
Варианты написания в сети internet | МК369, МК3 69, МК3-69, МК 3 69, МК3/69 |
Доставка
Для того, чтобы купить МК3-69 ваттметр поглощаемой мощности, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на МК3-69 ваттметр поглощаемой мощности. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести МК3-69 ваттметр поглощаемой мощности Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
