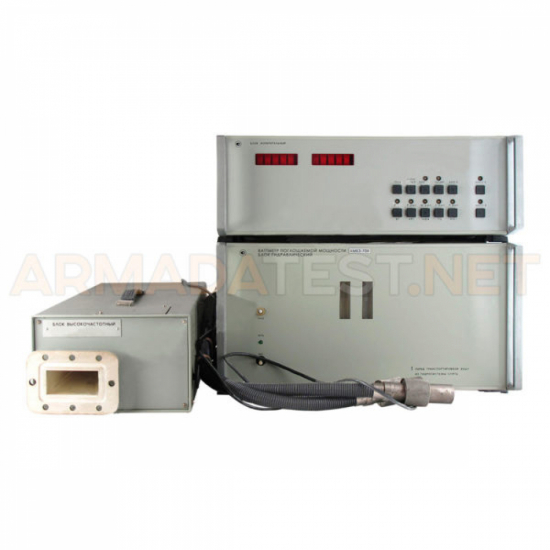

Описание Ваттметр поглощаемой мощности МК3-70 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-колебаний, среднего значения мощности в импульсе, частоты повторения, длительности и энергии импульсов в волноводном тракте. Применяется для настройки, испытаний и лабораторных исследований СВЧ-источников высокого уровня мощности, а также для поверки и аттестации СВЧ-ваттметров проходящей мощности. Конструктивно состоит из трех функционально законченных блоков; гидравлического, измерительного и высокочастотного. Ваттметр поглощаемой мощности МК3-70 имеет два независимых канала: калориметрический и канал импульсных измерений. В калориметрическом канале реализована прямоотсчетная схема измерения среднего значения мощности СВЧ-сигналов. В качестве первичного преобразователя в канале импульсных измерений применена индикаторная головка с СВЧ-диодом, совмещенная с нагрузкой. В приборе предусмотрены режимы автоматической установки нуля, калибровки, автоматического выбора пределов измерения, диагностирования на уровне функциональных узлов. Особенности Автоматизация измерений Микропроцессорное управление Многофункциональность Диагностирование до уровня функциональных узлов Покупая ваттметр поглощаемой мощности МК3-70 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Мытищинский электротехнический завод |
Модель | МК3-70 |
Гарантия | 1 год |
Технические условия (ТУ) | ГОСТ 13605-75 |
Госреестр РФ | 9961-85 |
Межповерочный интервал | 2 года |
Диапазон частот | 2,56 – 5,64 ГГц |
Диапазон измерения мощности | 10 Вт – 6000 Вт |
Допустимая импульсная мощность | 1000 кВт |
Пределы допустимой основной погрешности измерения среднего значения мощности (без учета погрешности рассогласования) | · ±[5+0,1(Pk/Px-1)] (10 – 100 Вт) · ±[4+0,1(Pk/Px-1)] (100 – 6000 Вт) |
СВЧ-тракт | 72х34 мм |
КСВН 1.2. | 1,2 |
Диапазон измерения | · энергии импульса 100- 10000 мДж · частоты повторения импульсов 50-5000 Гц · длительности импульсов 4-200 мкс |
Потребляемая мощность | 700 ВА |
Питание | 220 В |
Общие данные блока гидравлического | |
Глубина | 475 мм |
Ширина | 490 мм |
Высота | 265 мм |
Вес | 31 кг |
Общие данные блока измерительного | |
Глубина | 475 мм |
Ширина | 488 мм |
Высота | 173 мм |
Вес | 17 кг |
Общие данные блока высокочастотного | |
Глубина | 695 мм |
Ширина | 240 мм |
Высота | 162 мм |
Вес | 17 кг |
Комплект поставки | · Блок гидравлический · Блок измерительный · Блок высокочастотный · Комплект ЗИП |
Варианты написания в сети internet | МК370, МК3 70, МК3-70, МК 3 70, МК3/70 |
