Описание

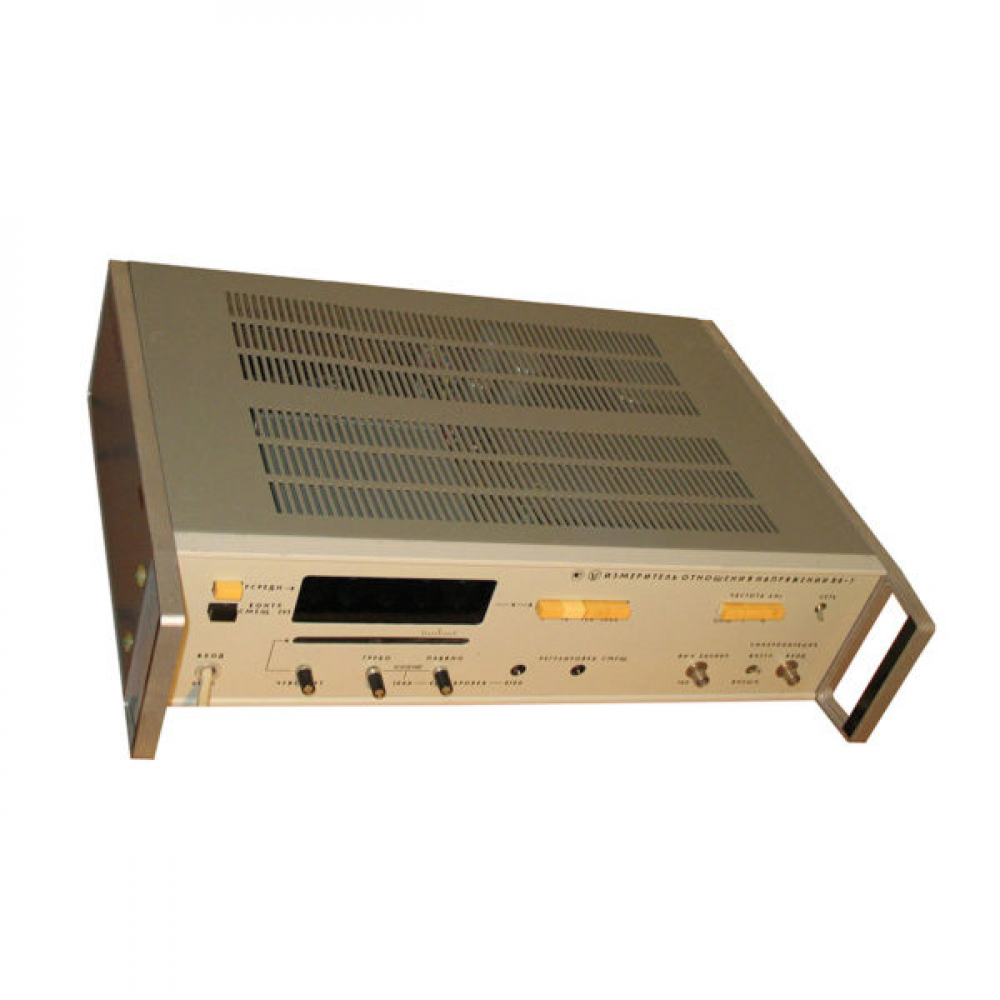

Описание Измеритель отношения напряжений В8-7 предназначен для измерения отношения напряжений переменного тока, усиления малых напряжении переменного тока для линейного синхронного фазочувствительного преобразования этих напряжений в напряжение постоянного тока с возможностью цифровой индикации выходных сигналов в относительных единицах. Прибор используется в лабораторных и производственных условиях при работе с измерительными линиями, измерителями полных сопротивлений поляризационного типа и при измерении диаграмм направленности антенн. Наличие аналоговых выходов по постоянному н переменному току позволяет использовать прибор в автоматических системах контроля и регулирования с возможностью записи результатов измерения самописцем. Покупая измеритель отношения напряжений В8-7 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Краснодарский завод радиоизмерительных приборов
Импульс
|
|
Модель
|
В8-7
|
|
Гарантия
|
1 год
|
|
Госреестр
|
5883-77
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
1 год
|
|
Диапазон измеряемых отношений 1-31600
|
|
|
Рабочий диапазон входных напряжений
|
0,2мкВ-10000мкВ
|
|
Частота сигналов
|
1кГц; 10кГц
|
|
Режим работы по роду усиления сигнала
|
узкая полоса
|
|
Режим работы по роду синхронизации детектора
|
внешняя синхронизация
|
|
Диапазон измеряемых отношений 1-10000
|
|
|
Рабочий диапазон входных напряжений
|
1мкВ-10000мкВ
|
|
Частота сигналов
|
0,13кГц-20кГц
|
|
Режим работы по роду усиления сигнала
|
широкая полоса
|
|
Режим работы по роду синхронизации детектора
|
внешняя синхронизация
|
|
Диапазон измеряемых отношений 1-3160
|
|
|
Рабочий диапазон входных напряжений
|
2мкВ-10000мкВ
|
|
Частота сигналов
|
1кГц; 10кГц
|
|
Режим работы по роду усиления сигнала
|
узкая полоса
|
|
Режим работы по роду синхронизации детектора
|
внутренняя синхронизация
|
|
Диапазон измеряемых отношений 1-1000
|
|
|
Рабочий диапазон входных напряжений
|
10мкВ-10000мкВ
|
|
Частота сигналов
|
0,13кГц-20кГц
|
|
Режим работы по роду усиления сигнала
|
широкая полоса
|
|
Режим работы по роду синхронизации детектора
|
внутренняя синхронизация
|
|
Общие параметры
|
|
|
Основная погрешность измерения отношений относительно точки 1,000
|
± [0,3 + 0,5 (N Х -1)]% (при Uн менее 1 мкВ)
± [0,3+0,6 (N Х-1)]% (при UH менее 1 мкВ), где Uн -минимальное
|
|
Напряжение одного из сравниваемых сигналов, N Х- измеряемое отношение более 1
|
|
|
Основная погрешность декадного делителя, не более
|
1% (0,13-10 кГц) и 1,5% (свыше 10 кГц)
|
|
Неравномерность частотной характеристики в режиме широкой полосы не более
|
± 20% (относительно частоты 1 кГц)
|
|
Полоса пропускания усилительного тракта в режиме узкой полосы
|
500 Гц (на резонансной частоте 1 кГц±10% ), 5000 Гц (на резонансной частоте 10 кГц±10%)
|
|
Полное входное сопротивление при измерении сигналов
|
600 Ом ±10%
|
|
Технические характеристики прибора не изменяются под воздействием внешних магнитных полей частотой 50 Гц и напряженностью 5 А/м (режим широкой полосы, напряжение 1 – 100 мкВ), 10 А/м (режим узкой полосы, напряжение 0,2-20 мкВ), до 50 А/м (все остальные случаи)
|
|
|
Потребляемая мощность
|
40 В · А
|
|
Питание
|
220 В, 50 Гц
|
|
Глубина
|
367 мм
|
|
Ширина
|
502 мм
|
|
Высота
|
137 мм
|
|
Вес
|
15 кг
|
|
Комплект поставки
|
Измеритель отношения напряжений В8-7
|
|
Варианты написания в сети Internet
|
В 8-7, В8 7, В8/7
|
|
! .
|
|
