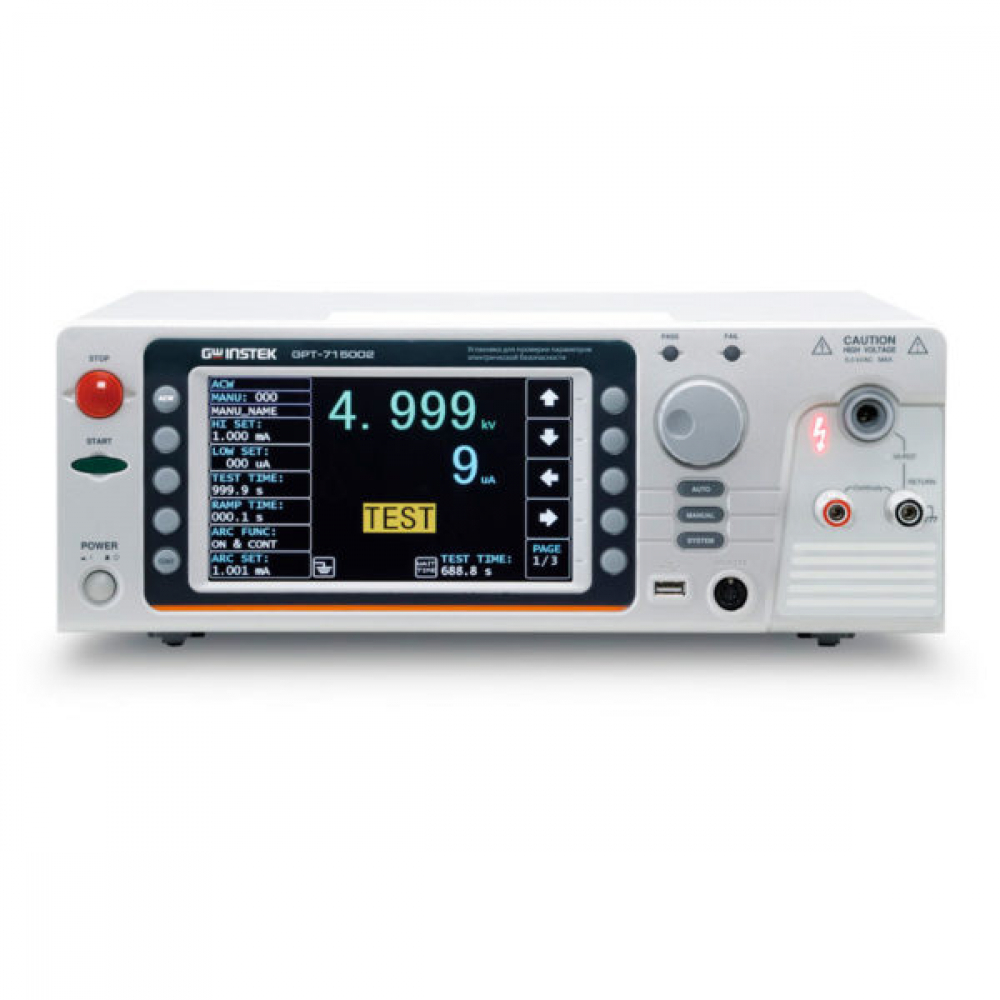

GW Instek GPT-715002 установка для проверки параметров электрической безопасности

Актуально на 15.01.2025
В наличии
0 pуб. с НДС Цена по запросу
Запросить счет
Производитель: GW Instek
Модель: GPT-715002
Габаритные размеры: 380х148х492 мм
Вес: 17 кг.

Описание

Описание Модели серии GPT-715000 оснащены новой уникальной функцией развертки (sweep), которая отображает диаграмму кривой результатов испытаний исследуемого объекта (ИУ). Ведется поточенная запись (шаг за шагом) результатов измерений по итогам приложенного напряжения / тока и соответствующих настроек установки (например, начальное Uисп, время нарастания, продолжительность теста или время спада). После завершения теста, пользователи могут узнать количество приложенной энергии (напряжение / ток в конкретный момент теста) и результаты измерения, перемещая по графику курсор, т таким образом помогая оператору понять изменения и взаимозависимость измеренных параметров в ходе испытания (ток или сопротивление). Функция также может использоваться для локализации критических точек – провалов теста исследуемых объектов (пробоя). Ресурсы статистической обработки результатов измерений (Statistics Function) позволяют сразу оценить полученные данные для прогнозных оценок с целью повешения достоверности интерпретации итогов испытаний. Особенность серии заключается в поддержке испытаний емкостной нагрузки (до 47 мкФ). Это позволяет применять установки для тестирования ИУ с большой входной емкостью – импульсные источники питания, изделия бытовой техники и др. электронные устройства, использующие в выходных цепях сглаживающие фильтры для подавления НЧ шумов и пульсаций. Значение емкости в цепи зависит от конструкции конкретного ИУ. Как правило, представленные в настоящее время на рынке СИ тестеры электробезопасности (УПУ-5М и др.) имеют диапазон значений макс. ёмкости ИУ не более 5- 20 мкФ (реж. Авто/ Ручной). В случае тестирования ИУ с емкостной компонентой в цепи измерений (режим испытания на пробой постоянным напряжением/ DCW) для корректности испытания необходимо учитывать первоначальный заряд конденсаторов в момент запуска теста. Процесс заряда в момент подачи нарастающего напряжения теста (даже при емкости ~1 мкФ) будет занимать дополнительное время, и в некоторых случаях длительность может превысить предел установки таймера (≥ 999с). Если заряд не будет завершен, то это повлияет на результат испытаний. Учитывая это (и в порядке обратной связи от пользователей) разработчики в моделях новой серии GPT715000 модернизировали выходные каскады и увеличили диапазон максимальной ёмкости в ИУ до 47 мкФ. Ещё одной новацией реализованной в серии GPT-715000 стала возможность установки времени задержки на следующий запуск испытаний (Wait time). Эта функция позволяет задавать временной интервал от старта испытаний до индикации в установке GPT информации об итогах теста. По умолчанию сообщение «Негоден»/ FAIL появляется через типовое контрольное время 0,3 секунды, однако для некоторых категорий ИУ может потребоваться больше времени для получения окончательного итога (с более стабильным результатом). Данная функция позволяет пользователю при необходимости самостоятельно регулировать этот параметр, чтобы учитывать конкретные испытательные приложения или специфику тестовой ситуации. Дополнительно встроен режим GC (Ground Check) – измерение сопротивления низкоомных цепей/ тест целостности током 100 мА. Покупая GW Instek GPT-715002 установка для проверки параметров электрической безопасности в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.

Технические характеристики

Производитель
GW Instek
Модель
GPT-715002
Гарантия
24 месяца
Технические условия (ТУ)
ТУ изготовителя
Госреестр СИ
не внесен
Межповерочный интервал
отсутствует
Испытание переменным током ACW
Испытательное напряжение
0,05 кВ…5 кВ; частота 50/ 60 Гц (выбирается)
Погрешность установки
±(1 % + 5 В), для Uисп ≥ 50 В (без нагрузки)
Разрешение
1 В
Диапазон установки тока
0,001 мА…100 мА (для Uисп ≤ 5 кВ)
0,001 мА…10 мА (для Uисп ≤ 0,5 кВ)
Погрешность установки
±(1 % + 30 мкА)
Макс. разрешение
1 мкА/ 10 мкА / 100 мкА
Макс. выходная мощность
500 ВА (5 кВ/ 100 мА)
Форма напряжения Uисп
синусоидальная (50/ 60 Гц – выбирается)
Испытание постоянным током DCW
Испытательное напряжение
0,05 кВ…6 кВ
Погрешность установки
±(1 % + 5 В), для Uисп ≥ 50 В (без нагрузки)
Разрешение
1 В
Диапазон установки тока
0,001 мА…20 мА
Макс. разрешение
0,1 мкА/ 1мкА/ 10 мкА
Погрешность установки
± (1,5 % + 3 мкА) для I < 1 мА
± (1,5 % + 30 мкА) для I ≥ 1 мА
Макс. выходная мощность
100 Вт (5 кВ/ 20 мА)
Детектор токов утечки (ARC Detect)
Диапазон установки
0,1…40 мА
Общие данные (ACW/ DCW/ IR/ GB)
Время испытания (таймер)
0,1…999,9 с (Нараст/ Спад) или непрерывно (Off)
Погрешность установки
±1*10-4 + 20 мс
Задержка запуска
0,0…999,9 с
Дисплей
цветной графический TFT- дисплей (18 см)
Память
100 ячеек (запись/вызов – 10 профилей теста)
Интерфейс
RS-232, USB (2 host/ device), I/O – аналоговое управление
Потребляемая мощность
не более 1000 ВА
Питание
~100В…240В ± 10%, 50 / 60 Гц
Глубина
380 мм
Ширина
492 мм
Высота
148 мм
Вес
17 кг
Комплект поставки
GW Instek GPT-715002 установка для проверки параметров электрической безопасности
Комплект измерительных проводов (GHT-115)
Соединительный кабель для терминала ДУ/ Remote (1-GHT-119)
Шнур питания
