Описание

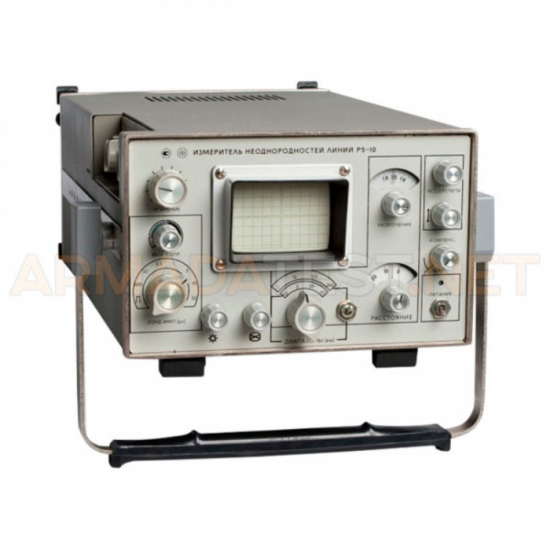

Описание Измеритель неоднородностей линий P5-10 предназначен для проведения следующих операций на воздушных и кабельных линиях электропередач и связи: обнаружение повреждения и определения его характера (обрыв, короткое замыкание); обнаружение сосредоточенной неоднородности волнового сопротивления; определения расстояния до повреждения или неоднородности (0-300 км). Измеритель P5-10 неоднородностей линий является универсальный малогабаритным прибором со сменными блоками питания, обеспечивающими работу от сети постоянного тока напряжений от 10 В до 15 В и от 22 В до 30 В, переменного тока напряжением (220±22) В частотой 50, 400 Гц и от автономного источника питания. Прибор может работать в полевых условиях при температуре от -30°С… до +50°С и относительной влажности до 98 % при температуре до +35°С. Прибор может быть использован не только для измерения на поврежденных линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длины и симметрирования. Чувствительность измерителя Р5-10 обеспечивает просмотр линий с затуханием до 80 дБ в полосе частот от 3,5 кГц до 7 МГц. Минимальная длина линии, с которой возможен просмотр, не превышает 5 м, однако может быть сведена к минимуму при подключении к началу линии калиброванной вставки длиной порядка 4-5 м с тем же волновым сопротивлением. Покупая измеритель неоднородностей линий Р5-10 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Электроаппарат |
Модель | Р5-10 |
Гарантия | 1 год |
Госреестр | 5754-76 |
Технические условия (ТУ) | ЮТ2.046.006 ТУ, ГОСТ 22261-94 |
Межповерочный интервал | 2 года |
Параметры | |
Диапазон измерения расстояния (на всю шкалу) | от 300 до 300 000 м |
Максимальная разрешающая способность | 5 м |
Чувствительность по перекрываемому затуханию | 80 дБ |
Длительность зондирующего импульса на нагрузке 75 Ом ≤0,05мкс | 0,1±0,02 0,3±0,06 1±0,2 3±0,6 10±2 30±6 ≥100 |
Минимальное измеряемое расстояние до неоднородности при коэффициенте укорочения | 1,5 – 5 м |
Амплитуда зондирующего импульса на нагрузке 75 Ом, В, не менее | при длительности 0,05; 0,1 мкс – 10 В при длительности 0,3; 1; 3; 10; 30 мкс – 20В при длительности 100мкс – 2В |
Параметры импульса компенсации на нагрузке 75 Ом | амплитуда импульса, В, не менее 3В длительность импульса, мкс, не менее 10 |
Период следования калибрационных меток времени, мкс, на диапазонах | 1 км – 10 10 км – 20 100 км – 160 300 км – 640 |
Погрешность периода следования калибрационных меток времени | ≤±0,1 % |
Диапазоны измеряемых расстояний | 0-0,3 км 0-1 км 0-3 км 0-10 км 0-30 км 0-100 км 0-300 км |
Основная погрешность измерения расстояния | ≤±1% |
Погрешность установки коэффициента укорочения | ≤±1% |
Чувствительность усилителя приходящих сигналов, не менее | 0,6 мм/мВ |
Полоса пропускания частот усилителя, не менее | 10 МГц |
Перемещение линии развертки вверх и вниз от центра экрана, не менее | 60 мм |
Размер рабочего участка развертки | 60 мм |
Длительность развертки на диапазонах | 1 км – 3-6 мкс 10 км – 30-60 мкс 100 км – 300-600 мкс 300 км – 800-1500 мкс |
Общие данные | |
Условия эксплуатации | температура окружающего воздуха от -30°С …до +50°С относительная влажность до 98 % при температуре до +35°С |
Время самопрогрева | 5 минут |
Наработка прибора на отказ | 7 000 часов |
Срок службы | 15 лет |
Технический ресурс | 5 000 часов |
Время непрерывной работы прибора | от сети переменного и постоянного тока 16 часов от автономного источника 1 час |
Параметры зарядного устройства | ток заряда, мА – 150±10, напряжение отключения 29-30 В |
Ток, потребляемый прибором от автономного источника питания, не более | 1 А |
Уровень срабатывания схемы сигнализации степени разряда батареи прибора | 10±0,2 В |
Потребляемая мощность | от сети переменного тока 220 В, В·А, не более 35 от сети постоянного тока 12,6 В, Вт, не более 15 от сети постоянного тока 27 В, Вт, не более 30 |
Питание | от сети переменного тока 220±22 В, 50 Гц; 220±11 В, 400 Гц от сети постоянного тока 10-15 В 22-30 В (от встроенного автономного источника) |
Глубина | 430 мм |
Ширина | 274 мм |
Высота | 160 мм |
Вес | измерителя с блоком питания от сети 9,8 кг блока аккумуляторов 2,8 кг |
Комплект поставки | Измеритель неоднородностей линий P5-10 |
Варианты написания в сети Internet | P 5-10, P-5-10, P/5-10, P/5/10 |
! . | |
