Описание

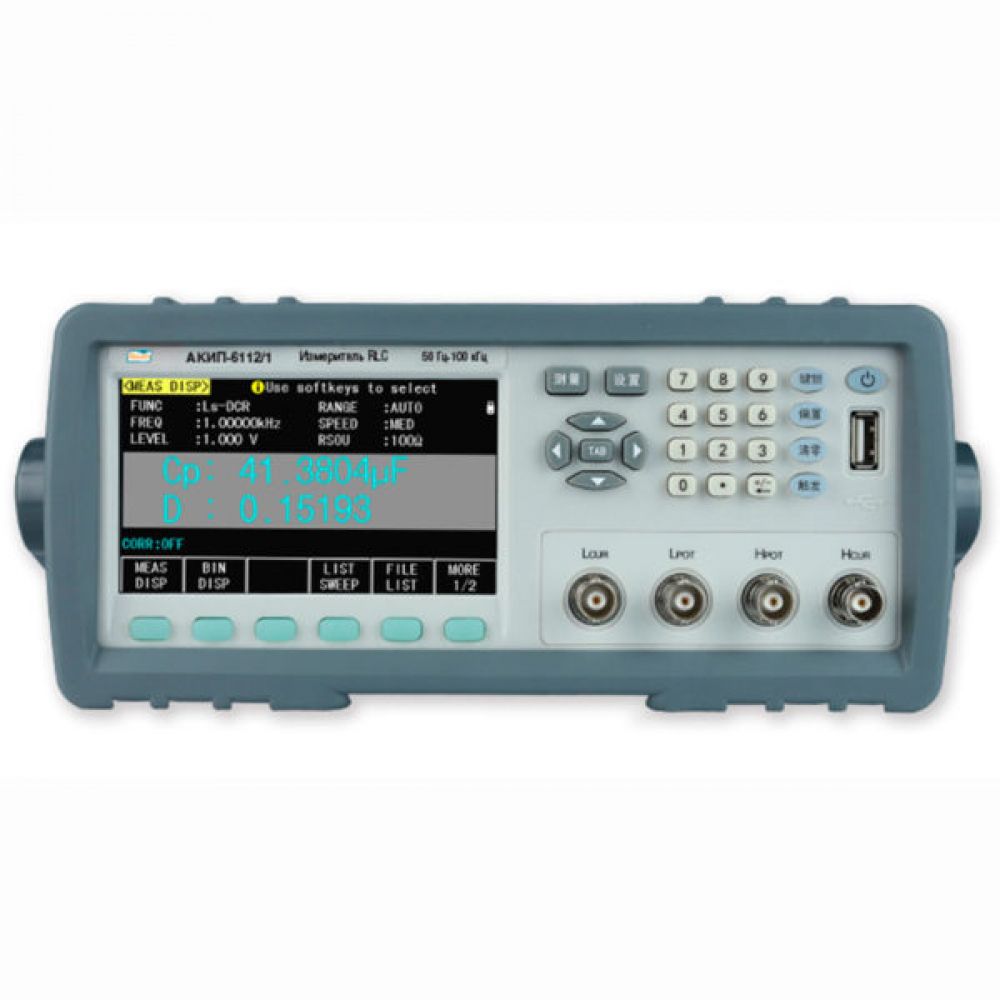

Описание Измеритель RLC АКИП-6112/1 предназначен для измерения: комплексное сопротивление на переменном токе (R, Z, X), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad. Скорость измерения – 27 мс/ 90 мс/ 300 мс (быстр./ сред./ медл.). Усреднение значений (2/…../265). Допусковый контроль (Pass/Fail) в режимах – «абс. знач./Δ-изм/ %». Большой цветной графический ЖК-дисплей (6 разрядов). Табличные измерения (List – тест по 100 точкам «частота / уровень/ пост. смещение «напряжение – ток»). Переключаемый вых. импеданс (30 / 50/ 100 Ом). Режимы калибровки – КЗ/ ХХ/ Согласов.(Load). Гнездо USB на передней панели для подключения flash-накопителя. Покупая АКИП-6112/1 измеритель RLC в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | АКИП |
Модель | АКИП-6112/1 |
Гарантия | 1 год |
Технические условия (ТУ) | ТУ изготовителя |
Госреестр СИ | не внесен |
Межповерочный интервал | отсутствует |
ДИАПАЗОН ИНДИКАЦИИ ПАРАМЕТРА (при измерении) | |
Сопротивление (R, X, IZI) | 0,00001 Ом … 99,9999 МОм |
Проводимость (G, B, IYI) | 0,00001мкС … 99,9999 См |
Ёмкость (C) | 0,00001 пФ … 9,99999 Ф |
Индуктивность (L) | 0,00001 мкГн …99,9999 кГн |
Добротность (Q) | 0,00001 … 99999,9 |
Тангенс угла потерь (D) | 0,00001 … 9,99999 |
Фазовый сдвиг (Z-θd) | -179,999 … +179,999° |
Фазовый сдвиг (Z-θr) | -3,14159 рад … +3,14159 рад |
D- % | -99,999% … +99,999% |
Сопротивл. на пост. токе (DCR) | нет |
Погрешность изм. (базовая) | ±0,05 % – в режиме Медленно/ Средне (Slow / Med) |
(R, Z, X, G, Y, B, L, C) | ±0,1 % – в режиме Быстро (Fast) |
ПРЕДЕЛЫ ИЗМЕРЕНИЙ | |
9 пределов (импеданс) | автовыбор (Auto), удержание (Hold) с дискр. изменением (INCR +/-), номинальный (Nom – для режима сортировки). |
ТЕСТ СИГНАЛ | |
Частота тест-сигнала (F) | 50 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц 60Гц, 120 Гц, 1.2 кГц, 12 кГц, 120 кГц 80 Гц, 150 Гц, 1.5 кГц, 15 кГц, 150 кГц 200 Гц, 2 кГц, 20 кГц, 200 кГц 250 Гц, 2.5 кГц, 25 кГц 300 Гц, 3 кГц, 30 кГц 400 Гц, 4 кГц, 40 кГц 500 Гц, 5 кГц, 50 кГц 600 Гц, 6 кГц, 60 кГц 800 Гц, 8 кГц, 80 кГц |
10 поддиапазонов | 50 Гц …100 кГц ( 34 номинала) см. выше |
Тип тест-сигнала | синусоидальный |
Погрешность установки F | ±0,01 % |
Погреш. уст. уровня Uисп | ±(10%×Уст.+ 2 мВ) |
Тип тест-сигнала DCR * | нет |
* – в режиме DCR в качестве тест сигнала для используется постоянное напряжение ± 2В в виде последовательности разнополярных прямоугольных импульсов частотой 5 Гц. | |
Индикация тестсигнала (monitor) | 10 мВ – 2 Вскз, разреш. 10 мВ (±3%*Изм.+0,5 мВ) 50 мкА – 20 мА, разреш. 1 мкА (±3%*Изм. + 5мкА) |
Вых. импеданс источника | 30 / 50/ 100 Ом (переключаемый) |
Запуск измерений | Внутр. (автоматич.), ручной, внешний, по шине (INT, MAN, EXT, BUS) |
ПОСТОЯННОЕ СМЕЩЕНИЕ (DC BIAS) | |
Внутренний источник пост. смещения | ± 5В (разреш. 10 мВ) ± 50 мА (разреш. 100 мкА) |
Погрешность установки | ± 0,5%+ 5 мВ |
Внешний источник | До ± 45 В, потребуется опция изм. адаптера U26008 (соед. площадка) |
ПАМЯТЬ | |
Объём внутр. памяти | 100 групп (профили тестирования); 65536 отсчетов (data/.csv) |
Функции внутр. памяти | Запись/ считывание установленных параметров (настроек) |
Внеш. USB-диск | Запись/ считывание: файлы настройки (500), цифрового регистратора (Log – 1000), изображения экрана/ скриншоты (Bmp/ GIF/PNG – 1000) |
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | |
Режим «Таблица» | Табличные значения измерений (10 шагов), Регулируемая задержка запуска 0…60с (разреш. 1мс) |
Параметр для табл. измерений | Частота, уровень тест-сигнала, пост. смещение (напряжение/ ток) |
Графическая развертка | Отображение на экране графика измеряемых параметров (100 точек) |
Автовыбор параметра | Режим «Auto LCZ»: Вкл/ выкл |
Зв. индикация | Откл./ В допуске/ Вне допуска (для режима Pass/ Fail) |
Режим сортировки | 3 фикс. номинала выборки (bins 1- bins 3/ NG, AUX) |
Функция АРУ (ALC) | Автоматический контроль уровня тест-сигнала (10мв – 1 В) |
ДИСПЛЕЙ | |
Тип ЖКИ | Цветной (65.000 цв.), графическая TFT матрица |
Разрядность шкалы | 6 разрядов (макс. инд. 999.999) |
Разрешение ЖКИ | 272 точек (диагональ 11 см)´480 |
Режим индикации | Абсолют. значение, Δ-измерение, Δ-измерение в %, Режим «Усреднение значения» (1, 2, 4, 8, 16, 32, 64, 128, 256) |
Формат отображения ** | Основной/ вспомогательный параметр (25 комбинаций) ** |
Мониторинг (доп. индикация) | 2 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°,R, X, G, B |
Скорость измерения (F≤10кГц) | 27 мс / 90 мс / 300 мс (Fast/ Med/ Slow): 40 изм/с./ 10 изм./с / 3изм.с |
** Отображаемые параметры: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B. | |
ОБЩИЕ ДАННЫЕ | |
Условия эксплуатации | С и относительная влажность до 90 %°С…40°0 |
Интерфейс | RS-232(SCPI), USB (Host/ Device) , Handler (сортировщик) |
Pпотр.) | ≤20 Вт |
Питание | ~100- 242 В (±10 %), 47- 63 Гц |
Глубина | 345 мм |
Ширина | 235 мм |
Высота | 105 мм |
Вес | 2,5 кг |
Комплект поставки | АКИП-6112/1 измеритель RLC 4-х пр. изм. кабель Кельвин с 2-я «крокодилами» (х1, U26011) сетевой шнур питания (1) РЭ (х1- на CD-диске) |
Варианты написания в сети internet | АКИП-6112/1, АКИП 6112 1, АКИП-6112-1 |
