Описание
Описание Мегаомметры серии ЭС0210(Г) предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения. Мегаомметры ЭС0210(Г) построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210(Г)); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе. В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1-Г, ЭС0210/3-Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2-Г — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения. Покупая мегаомметр ЭС0210/3-Г в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
Производитель | Уманский завод Мегомметр |

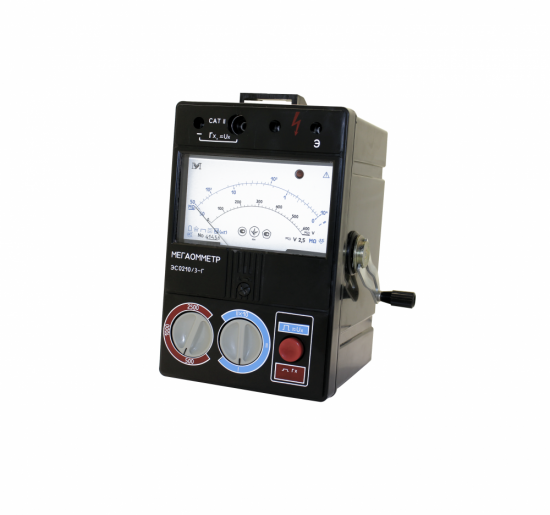

Модель | ЭС0210/3-Г |
Гарантия | 1 год |
Технические условия (ТУ) | ТУ изготовителя |
Госреестр | 66449-17 |
Межповерочный интервал | 1 год |
Диапазон измерений сопротивления, МОм |
0 – 50
50 – 10000
500 – 100000
|
Диапазон измерений напряжения, В | 0 – 600 |
Измерительное напряжение, В |
500 ±50
1000 ±100
2500 ±250
|
Класс точности | 2,5 |
Пределы допускаемых значений основных погрешностей | ±2,5% от длины шкалы при измерении сопротивлений; ±2,5% от верхнего значения диапазона измерений напряжений; ±15% от измеряемого сопротивления (относительная погрешность) |
Оперативный ток при закороченных зажимах | в пределах 0,6 ±0,2 mA |
Время установления показаний | не более 15 сек |
Время заряда емкости объекта, величиной не более 0,5 m F | не превышает 15 сек |
Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 В), который был заряжен до напряжения 2500 В | не превышает 4 сек |
Режим работы | прерывистый: измерение – 1 минута, пауза – 2 минуты |
Норма средней наработки на отказ | 12500 часов |
Cредний срок службы | 10 лет |
Исполнение прибора | брызговлагозащищенное |
Питание | от встроенного электромеханического генератора; скорость вращения рукоятки генератора 120-144 оборотов в минуту |
Глубина | 166 мм |
Ширина | 130 мм |
Высота | 200 мм |
Вес
|
1,9 кг (без комплекта шнуров)
2,8 (с комплектом шнуров и футляром)
|
Габаритные размеры футляра | 150х212х295 мм |
Комплект поставки |
Мегаомметр ЭС0210/3Г
Шнур, 2 шт.
Проводник
Сумка
Паспорт
|
Варианты написания в сети internet | ЭС0210/3Г, ЭС0210 3Г, ЭС0210-3Г, ЭС-0210/3Г, ЭС 0210/3Г |
