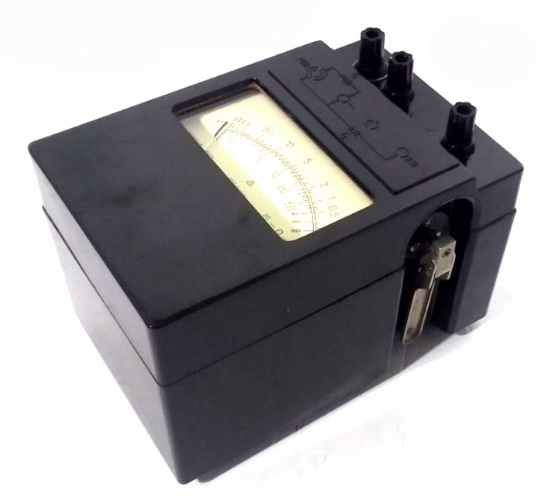

М4100/3 мегаомметр

Актуально на 20.01.2025
В наличии
17500 pуб. с НДС 0 pуб. с НДС
Поверка включена в стоимость
Запросить счет
Модель: М4100/3
Госреестр: 3424-73
Межповерочный интервал: 1 год
Габаритные размеры: 200×155×140 мм
Вес: 3.5 кг.

Описание

Описание Назначение изделия Мегаомметр М4100/1 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Измерения проводятся при температуре окружающего воздуха от минус 30 до плюс 40°С и относительной влажности до 90% при температуре плюс 30°С. Устройство и принцип работы Мегаомметр смонтирован в пластмассовом корпусе, состоит из генератора переменного тока Г, выпрямителя, измерителя (логометр магнитоэлектрической системы) ИП и добавочных резисторов. Диапазоны измерения изменяются при помощи перемычки, находящейся на одном из соединительных проводов. При измерении сопротивления изоляции на диапазоне измерений «МΩ» измеряемое сопротивление подключается к зажимам “МΩ” и “—”. При измерении на диапазоне «kΩ» измеряемое сопротивление подключается между закороченными зажимами “МΩ” “—” и зажимом “kΩ” Меры безопасности Запрещается приступать к измерениям, не убедившись в отсутствии напряжения на проверяемом объекте При проведении измерений электрического сопротивления изоляции должны выполняться требования безопасности, изложенные в “Правилах технической эксплуатации электроустановок потребителей и правилах техники безопасности при эксплуатации электроустановок потребителей”, утвержденных Госэнергонадзором 21 декабря 1984 года. Порядок работы Проверьте исправность мегаомметра в следующем порядке снимите крышку или извлеките мегомметр из футляра и установите рукоятку генератора в рабочее положение в исправном мегаомметре при вращении рукоятки с номинальной скоростью стрелка должна установиться на отметке “ꚙ” шкалы “МΩ” установите перемычку между зажимами “МΩ” и “—” в исправном мегаомметре при вращении рукоятки с номинальной скоростью стрелка должна установиться на отметке “0” шкалы “МΩ” Убедившись в исправности мегаомметра, приступайте к измерению сопротивления изоляции. Для этого подсоедините испытуемую цепь к соответствующим зажимам и, вращая рукоятку генератора с номинальной скоростью, произведите отсчет по соответствующей шкале. Методика поверки Поверка мегаомметра производится по ГОСТ 8.409-81. Мегаомметр подлежит ведомственной поверке. Периодичность поверки один раз в год. Транспортирование и хранение Транспортирование и хранение мегаомметров должно производиться в соответствии с ГОСТ 22261-82. Условия транспортирования должны соответствовать условиям хранения 3 по ГОСТ 15150 69. Покупая мегаомметр М4100/3 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку — внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Технические характеристики

Производитель Уманский завод Мегомметр
Модель М4100/3
Гарантия 1 год
Технические условия (ТУ) ТУ 25-042131-78
Госреестр
3424-73
3425-73
Межповерочный интервал 1 год
Диапазон измерения
0 – 1000 кОм
0 – 100 МОм
Выходное напряжение на диапазоне измерений «МОм» 450 – 550 В
Класс точности 1
Основная погрешность ±1% от длины шкалы
Длина шкалы 80 мм
Количество пределов шкалы
2: «кОм», «МОм»
на пределе «МОм» охватывает не менее 80% шкалы
на пределе «кОм» составляет 100% шкалы
Номинальная частота вращения рукоятки генератора 120 – 144 об/мин
Время установления показаний 4 с
Режим работы прерывистый
Время работы
1 мин – измерение
2 мин  – пауза
Условия эксплуатации
Температура окружающей среды: -30°С – +40°С
Относительная влажность воздуха при температуре +30°С: до 90%.
Прочность при транспортировке: ускорение 30 м/с2, частота ударов 80-120 уд/мин
Питание от встроенного генератора
Глубина 70 мм
Ширина 126 мм
Высота 175 мм
Вес 0,440 кг
Комплект поставки Мегаомметр М4100/3
Варианты написания в сети internet М4100-3, М 4100 3, М-4100/3, М/4100/3



Файлы

На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования М4100/3 мегаомметр. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора М4100/3 мегаомметр. Некоторая документация содержит описание типа и методику поверки.

Скачать

Доставка

Для того, чтобы купить М4100/3 мегаомметр, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на М4100/3 мегаомметр. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести М4100/3 мегаомметр Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
