Ф4102/2-1М Мегаомметр

Ф4102/2-1М Мегаомметр
Увеличить изображение
Актуально на 07.04.2025
В наличии
23500 ₽ (с НДС) 0 ₽
Поверка включена в стоимость
Запросить счет
20445 ₽ (без НДС) 0 ₽
Поверка включена в стоимость
Запросить счет
Производитель: Россия и СНГ
Модель: Ф4102/2-1М
Госреестр: 9225-88
Межповерочный интервал: 1 год
Габаритные размеры: 305X125X155
Вес: 2.5 кг.
Расчет стоимости доставки

Описание

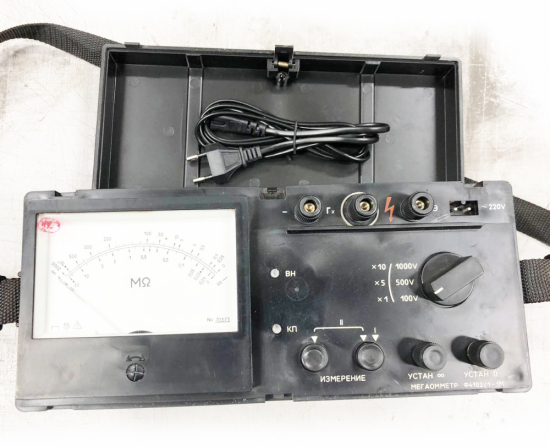

Мегаомметр переносной Ф4102/2-1М
Складское хранение, произведён на заводе "МЕГОММЕТР" (1988–1993 гг.)
Продавец: ООО МК ЗЕНИТ-ЭЛЕКТРО
Свежая поверка: включена в стоимость

Общие данные

  • Производитель: Завод "МЕГОММЕТР" (СССР/Россия), модель соответствует ТУ 25-04-210-89.

  • Год выпуска: 1988–1993 гг. (выпуск прекращён).

  • Назначение: измерение сопротивления изоляции в силовых сетях, тестирование высоковольтного оборудования.

    • Диапазон измерений: 0,1 МОм – 20 ГОм;

    • Напряжение генератора: 100 В, 250 В, 500 В, 1000 В, 2500 В (плавная регулировка).

Технические характеристики

  • Класс точности: 1,0.

  • Погрешность: ±1,0% от измеряемого значения (в рабочем диапазоне).

  • Рабочие условия:

    • Температура: -25°C до +45°C;

    • Влажность: до 80% (без конденсата).

  • Габариты и вес:

    • Прибор: 280×180×140 мм;

    • Вес: 2.5 кг;

    • Корпус: металлопластиковый, с противоударной защитой.

Состояние и комплектация

  • Складское хранение: прибор не использовался, сохранён в оригинальной упаковке с индикатором влажности.

  • Комплект:

    • Мегаомметр Ф4102/2-1М;

    • Высоковольтные провода с изолированными щупами;

    • Паспорт ЛЖИ.456789.004 ПС;

    • Руководство по эксплуатации;

    • Свидетельство о поверке.

Поверка

  • Проведена продавцом: ООО МК ЗЕНИТ-ЭЛЕКТРО (по методике МИ 2590-2018).

  • Использовано оборудование:

    • Эталонный мегаомметр РА-2000 (класс точности 0,5);

    • Калибратор напряжения АКИП-6200.

  • Межповерочный интервал: 1 год

Преимущества для покупателя

  1. Улучшенная модификация — расширенный диапазон измерений и повышенная точность по сравнению с базовой моделью.

  2. Идеальная сохранность — отсутствие следов коррозии, заводская упаковка и смазка узлов.

  3. Готов к эксплуатации — актуальная поверка, полный комплект аксессуаров.

  4. Сертификация: соответствует ГОСТ Р 8.905-2015, внесён в Госреестр СИ № 7890-92.

Гарантии

  • Гарантия от продавца: 9 месяцев (на электронные компоненты, генератор напряжения и контактные группы).

  • Консультации по подключению и интерпретации результатов.

Применение:

  • Диагностика изоляции кабельных линий, трансформаторов, электрооборудования.

  • Использование в энергетических компаниях, промышленных предприятиях, службах технического надзора.

  • Представляет интерес для коллекционеров профессиональной измерительной техники СССР.

 Подробности уточняйте у продавца ООО МК ЗЕНИТ-ЭЛЕКТРО.

  Условное обозначение мегаомметра Ф4102/1-1М  и коды ОКП приведены и табл. 1. Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 и 30%, приведены в табл. 2.
    Класс точности 1,5 по ГОСТ 8.401-80. Предел допускаемого значения основной приведенной погрешности равен ±1,5% от длины шкалы. Длина шкалы мегаомметра Ф4102/1-1М не менее 88 мм. Предел допускаемого значения дополнительной погрешности мегаомметров, вызванный протеканием по схеме измерения токов промышленной частоты (помехи): 350 мкА (при измерительных напряжениях 500, 1000 и 2500 В); 50мкА (при измерительном напряжении 100 В), равен пределу допускаемого значения основной погрешности. Время установления показаний не превышает 8 с. Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с. Время установления рабочего режима не превышает 4 с. Режим работы мегаомметров Ф4102/1-1М прерывистый: измерение — не более 1 мин., пауза не менее 2 мин.
    Питание мегаомметров Ф4102/1-1М осуществляется от сети переменного тока напряжением   (220-33)...(220+22)В   частотой (50±1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А 373). Энергопотребление от сети переменного тока, мощность, не более 10 В•А, от химических источников тока, ток потребления, не более 350 мА.
    Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день. Мегаомметр Ф4102/1-1М имеет световую индикацию: включения и подачи высокого напряжения — индикатор ВН; контроля   работоспособности   химических   источников тока — индикатор КП.   Мегаомметр Ф4102/1-1М сохраняет работоспособность при температуре окружающего воздуха от -30 до +50°С и относительной влажности 90% при температуре плюс 30°С.
При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте. Рабочее положение — горизонтальное расположение плоскости шкалы.
    Масса, не более: мегаомметров, без учета химических источников тока — 1,9 кг; сетевого блока питания — 0,3 кг; футляра с принадлежностями — 0,4 кг.   Габаритные размеры  мегаомметров 305x125x155 мм. Мегаомметр Ф4102/1-1М относится к восстанавливаемым, ремонтируемым однофункциональным изделиям. Норма средней наработки на отказ 12000 ч. Средний срок службы 10 лет. Масса драгоценных материалов: золото — 0,091 г; серебро — 1,88 г; платина — 0,003 г.
    Также этот прибор может иметь другие названия: мегаомметр Ф4102/1-1М, мегомметр Ф4102/1-1М, мегометр Ф4102/1-1М, мегаометр Ф4102/1-1М, мегаметр Ф4102/1-1М, мегоомметр Ф4102/1-1М, омметр Ф4102/1-1М.

    Таблица 1.


Обозначение мегаомметра
Код ОКП
Ф4102/1-1М
42 2436 0079 03

    Таблица 2.


Условное обозначение

Диапазон измерений сопротивления изоляции, не менее, МОм

Участки диапазона с пределом допускаемого значения относительной погрешности, МОм
Напряжение, В
15%
30%
Ф4102/1-1М
0-30МОм
-
0,03-30
100±5
0-2000МОм

30-1000
0-150МОм
-
0,15-150
500±25
0-10000МОм

150-5000
0-300МОм
-
0,3-300
1000±50
0-20000МОм

300-10000





2 ........................................................................ 0—2000;

Диапазоны измеряемых сопротивлений, МОм:

Ф4102/1............................................................. 0—30; 0—2000;

0—150;
0—10 000;

0—300;
0—20 000;
0—2000


0—5000; 0—50 000

Выходное измерительное напряжение, В:

Ф4102/1 ............................................................ 100, 500, 1000

Ф4102/2 ............................................................ 1000, 2500

Потребляемая мощность от сети переменного

тока, В - А............................................................................. 12

Питание от сети переменного тока:

напряжением, В................................................................ 220

частотой, Гц...................................................... 50, 60

Питание от химических источников тока (девять

элементов типа А373), В..................................... 10—14

Габаритные размеры, мм.................................................... 305X125X155

Масса, кг;

мегаомметра...................................................................... 2,5

сетевого блока................................................................... 0,5

Класс точности............................................................................. 1,5

Продолжительность непрерывной работы при

питании от сети, ч................................................................... 8

Режим работы........................................................................ повторно-

кратко­

временный

Продолжительность паузы, мин..................................................... 2
