Комплект штырей заземления из нержавеющей стали (1 метр, 4 шт.) является ключевым профессиональным инструментом для проведения точных и надежных измерений параметров заземления в полевых условиях, особенно в сложных грунтах.
Основное назначение — служить в качестве вспомогательных потенциальных и токовых электродов для высокоточных измерителей сопротивления заземления и удельного сопротивления грунта, таких как классические модели М416, Ф4103-М1, современные ИС-10, MRU-101 и их аналоги. В условиях промерзшей, каменистой или пересушенной почвы, где обычные электроды установить невозможно, эти штыри предназначены для пробивки поверхностного высокоомного слоя и обеспечения надежного контакта с грунтом на глубине для получения корректных показаний прибора.
Ключевые технические характеристики для измерительных работ

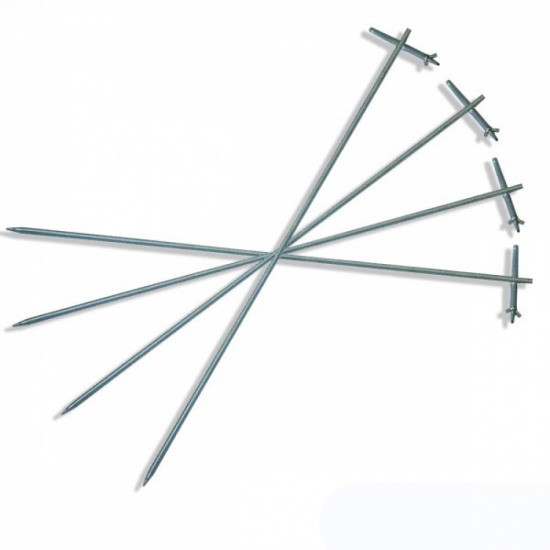

Комплект из четырех штырей разработан для соответствия строгим требованиям методик измерений. Каждый штырь длиной 1000 мм и диаметром 14-16 мм изготовлен из нержавеющей стали марки AISI 304 (08Х18Н10). Этот материал обладает исключительной коррозионной стойкостью и механической прочностью (предел прочности на растяжение не менее 520 Н/мм²), что гарантирует целостность резьбового соединения и самого стержня при многократном забивании в самый твердый грунт, а также долгий срок службы в агрессивных почвах. Резьба на концах позволяет при необходимости соединить штыри между собой с помощью латунной муфты для увеличения глубины погружения. Для монтажа используется ударная насадка и защитный наконечник, предохраняющий резьбу от повреждений.
Геометрия и материал штыря напрямую влияют на качество измерений. Стандартизированный диаметр обеспечивает стабильную и предсказуемую площадь контакта с грунтом, что важно для воспроизводимости результатов. Нержавеющая сталь, в отличие от оцинкованной, не создает паразитных электрохимических потенциалов в контакте с почвой, которые могли бы внести погрешность в измерения по четырехзажимной (методу Веннера) или трехзажимной схемам.
Методика применения с измерительными приборами
Принцип работы таких приборов, как М416 или Ф4103-М1, основан на компенсационном методе измерения и требует установки двух вспомогательных электродов в грунт на определенном расстоянии от испытываемого заземлителя. Именно для этой цели и предназначен комплект.
-
Подготовка Согласно схеме измерения, на прямой линии от заземляющего устройства (ЗУ) размечаются точки для установки потенциального и токового зондов. Расстояния регламентированы инструкцией к прибору (например, для метода 62% это могут быть расстояния в 20 и 40 метров от ЗУ).
-
Установка электродов В отмеченных точках штыри забиваются в грунт на всю длину (1 м) или более, если используются соединенные стержни. В условиях промерзшей земли это позволяет пройти непроводящий слой льда и обеспечить надежный контакт с нижележащими слоями грунта, что критически важно для протекания измерительного тока и получения адекватных показаний.
-
Подключение К установленным штырям с помощью зажимов типа «крокодил» подключаются измерительные провода от соответствующих клемм прибора (Потенциал (P) и Ток (C)).
-
Контроль достоверности Профессиональная методика предполагает проверку достоверности результата путем смещения потенциального штыря на 10% в обе стороны от первоначального положения. Стабильность показаний прибора подтверждает корректность установки всех электродов, включая вспомогательные.
FAQ: Вопросы по применению штырей для измерений
Почему для измерительных электродов также важен материал и качество изготовления, как и для основного заземлителя?
Низкое качество металла или его подверженность коррозии могут создать дополнительное переходное сопротивление в точке контакта «штырь-грунт». Это сопротивление вносит погрешность в измерение, так как прибор учитывает весь контур, включая вспомогательные электроды. Нержавеющая сталь обеспечивает стабильный и долговечный контакт, минимизируя эту погрешность.
Как глубина промерзания влияет на результаты замеров и длину необходимых штырей?
Промерзший грунт (лед) является диэлектриком. Если измерительный штырь установлен только в промерзший слой, сопротивление растеканию вспомогательного электрода становится аномально высоким. Это может привести к тому, что измерительный прибор (особенно аналоговый типа М416) не сможет выйти на режим компенсации или выдаст завышенные и неверные данные. Глубина погружения штыря должна гарантированно превышать глубину промерзания, чтобы контакт был с проводящим грунтом. В северных регионах для этого часто требуется соединять два или более штыря в одну линию.
Можно ли использовать один комплект из 4 штырей для измерения по разным схемам?
Да, комплект является универсальным. Четыре штыря — это оптимальное количество для проведения большинства стандартных измерений: один для подключения к испытуемому ЗУ (клемма прибора), два в качестве потенциального и токового вспомогательных электродов, и четвертый — как резервный или для выполнения проверки достоверности (смещения потенциального электрода) без необходимости выдергивания уже установленных штатных штырей. Этого также достаточно для базовых измерений по четырехзажимной схеме.
В чем практическое преимущество использования именно таких штырей перед подручными средствами?
Использование стандартизированного комплекта обеспечивает воспроизводимость и достоверность результатов измерений, что особенно важно при периодическом контроле или составлении протоколов для надзорных органов. Одинаковые штыри, забитые на одинаковую глубину, создают стабильные условия измерений. Кроме того, их прочность и резьбовое соединение позволяют проводить работы в самых сложных условиях, где арматура или другие металлические предметы могут погнуться или сломаться.
