М416 Измеритель сопротивления заземления

Описание

Измеритель сопротивления заземления М416 предназначен для измерения сопротивления заземляющих устройств, актив­ных сопротивлений, а также для определения удельного со­противления грунта.

Измерение сопротивления заземления основано на компен­сационном методе с применением вспомогательного заземли- теля и потенциального электрода (зонда).

Схема прибора состоит из трех функциональных узлов: источника постоянного напряжения; преобразователя по­стоянного тока в переменный (генератора); измерительного устройства.

Источник постоянного напряжения служит для питания преобразователя и усилителя измерительного устройства. Преобразователь (генератор) обеспечивает питание перемен­ным током измерительных цепей и вырабатывает опорное напряжение для фазового детектора.

Измерительное устройство позволяет компенсировать напряжение на измеряемом сопротивлении, индицировать момент компенсации и отсчитывать измеренные значения.

При измерении выход преобразователя подключают к вспо­могательному заземлителю и через первичную обмотку транс­форматора — к измеряемому сопротивлению.

Вторичную обмотку трансформатора подключают к спе­циальному калиброванному резистору R1, который шунти­руется резисторами R2 — R4.

При такой схеме включения помимо основной цепи тока через землю создается цепь тока через резистор R1.

Схема обеспечивает равенство этих токов, поэтому измене­нием сопротивления калиброванного резистора можно изме­нить напряжение между подвижным контактом резистора R1 и зажимом вспомогательного заземлителя. Разностное напряжение подается через усилитель и детектор на инди­катор.

Момент компенсации наступает при таком положении подвижного контакта резистора, при котором падение напря­жения на участке резистора до подвижного контакта равно падению напряжения на измеряемом сопротивлении. При этом ток в цепи индикатора равен нулю.

Для подключения измеряемого сопротивления, вспомога­тельного заземлителя и зонда на приборе имеется четыре за­жима, обозначенных цифрами 1, 2, 3, 4.

Для грубых измерений сопротивления заземления Rx и измерений больших сопротивлений зажимы / и 2 соединяют перемычкой и прибор подключают к измеряемому объекту по трехзажимной схеме

Измеритель М416 используется для измерения сопротивления в различных заземляющих приборах. Также с его помощью измеряют удельное сопротивление грунтов и любых активных сопротивлений с помехами и без них.

Компания КИП ЭТАЛОН предлагает купить М416 с доставкой в любой город России. Мы работаем напрямую с производителями, поэтому у нас выгодные цены.

Принцип работы

Устройство работает в горизонтальном положении. Имеет 10 диапазонов измерений, оптимальная частота тока: от 265 до 310 Гц. Для высокой точности результатов аппарат необходимо оградить от сильных электромагнитный полей.

Питается прибор как от внешних источников электрической энергии, так и от внутренних. Благодаря этому его можно использовать в полевых условиях, где нет доступа к электричеству. При подключении к внешнему источнику питания продолжительность работы устройства неограниченная. Время работы с внутренним источником зависит от его емкости.

Оборудование оснащено высокоточным стрелочным измерительным механизмом. Экран и пластиковый ударопрочный корпус надежно защищают его от пыли, влажности и механических повреждений.

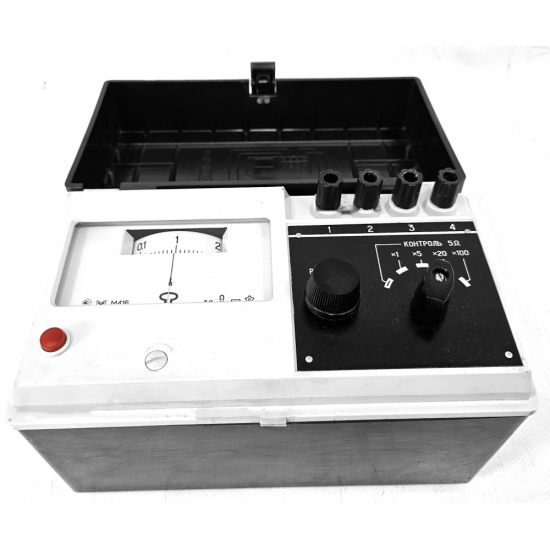

Передняя панель оснащена 4 гнездами для подключения зажимов, регулятором пределов сопротивления, регулятором рода работ и другими элементами управления.

Оптимальные условия для устройства: температура: от -25 до +55°С, относительная влажность воздуха — до 90% (при температуре 30°С).

Преимущества

Измеритель М416 обладает следующими преимуществами:

• высокий класс точности;
• оперативность в выдаче показаний: от 6 до 30 сек;
• компактные габариты: 30,5х12,5х15,5 см;
• малый вес: 2,2, кг;
• долговечность. Срок службы: 10 лет;
• простая и понятная система управления;
• высокое качество сборки;
• ударопрочный корпус, который надежно защищает от внешних воздействий.

Мы реализуем товары, прошедшие строгий контроль качества на производстве. Сопроводительная документация на эту модель техники представлена на сайте.
