Описание

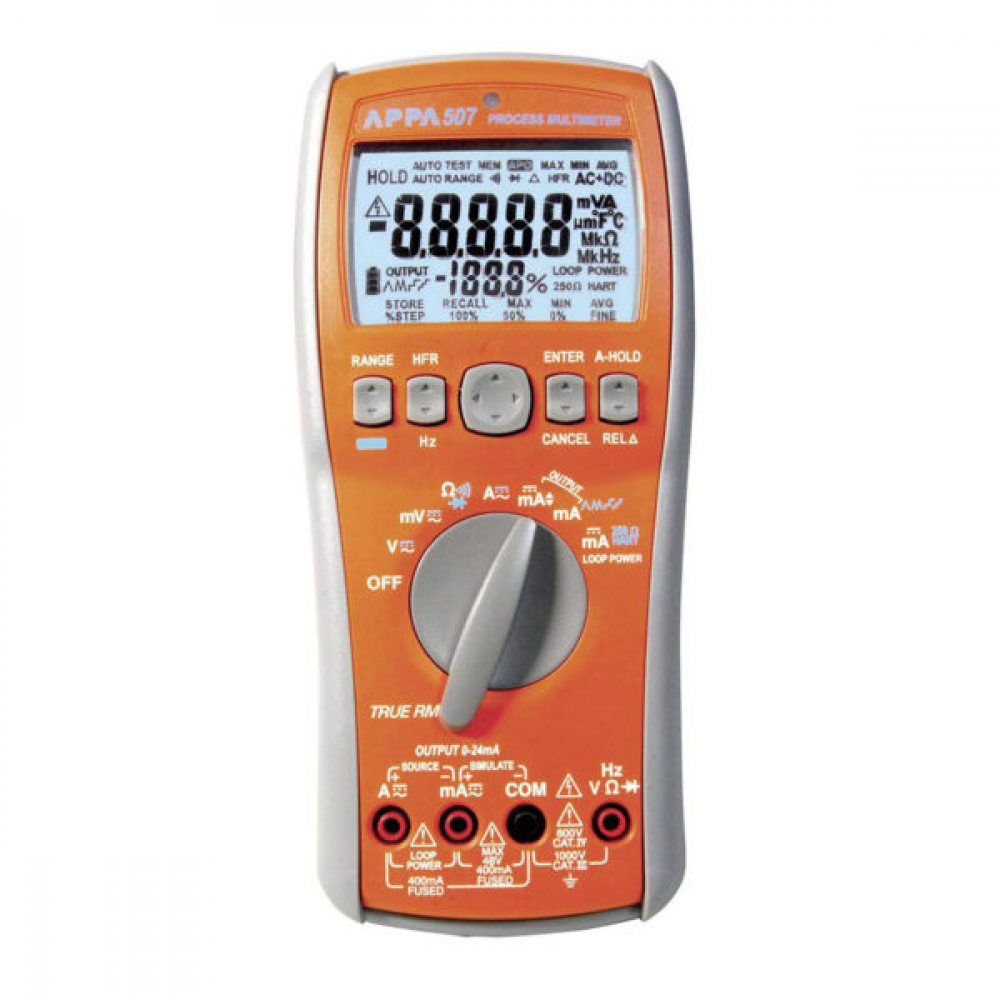

Описание Мультиметр-калибратор APPA 507 – это малогабаритный комбинированный прибор: цифровой мультиметр и калибратор токовой петли (имитатор сигнала тока первичных преобразователей для калибровки вторичной аппаратуры). Измерительные функции Постоянное и переменное напряжение (до 1000 В / разрешение 0,001 мВ), постоянный и переменный ток (до 1 А/ разрешение 1 мкА), сопротивление (до 50 МОм / разрешение 0,01 Ом), частота до 100 кГц (разрешение 0,01 Гц), прозвонка цепи (< 50 Ом), тест диодов. Базовая погрешность 0,05% (DCV). Автодетектирование и измерение: DC/ AC (TrueRMS)/ AC+DC. Индикация частоты входного сигнала (напряжение/ ток). Функции калибратора Постоянный ток 0 – 20 мА или 4 – 20 мА (разрешение 1 мкА). Возможность калибровки датчиков с высоким R вх (до 1,2 кОм). Питание петли 24 В (Source Mode), режим «От внешнего источника 24 В» (Simulate Mode), поддержка протокола HART (встроенный резистор 250 Ом). Ручное/автоматическое задание шага и автонарастающий пилообразный сигнал. Синхронное отображение мА и %. Удобный 4- х позиционный джойстик для навигации в меню. Большой 5- и разрядный, двухстрочный индикатор (6 измерений/ с) с подсветкой. Режимы измерений: Min/ Max/ Average /AutoHold/ Relative. Внутренняя память для сохранения данных (100 ячеек). Режим НЧ – фильтра HFR (аналог Lo-pass). Батарейное питание, индикатор ресурса батарей. Функция автоматического отключения питания. Защита от напряжения до 1000 В / кат III. APPA 507 сочетает в себе два наиболее часто используемых техническим специалистом инструмента и представляет собой комбинацию в едином приборе: цифрового мультиметра с отображением ср. кв. значений переменного сигнала произвольной формы (True RMS) и калибратора петли тока. Прибор имеет следующие режимы: «Источник питания»/SOURCE, «Эмуляция»/SIMULATE (имитирует 2- проводной датчик тока), питание петли тока (Loop Power), «Постоянный ток» с выбором приоритета функционирования (Adjustable DC/ Auto DC). Мультиметр-калибратор APPA 507 обеспечивает быструю проверку линейности параметров с помощью встроенной функции изменения тока с шагом 100%, 25% или регулировкой ГРУБО»/ «ТОЧНО», синхронное отображение мА и %. Для дистанционной диагностики имеется возможность генерации сигнала эталонного тока с автоматическим линейным пилообразным изменением (Auto Ramp) или нарастанием с дискретным шагом (Auto Step). APPA 507 в режиме Source (Источник) является эталонным генератором тока с переключаемыми диапазонами 0-20 мА/4-20 мА в цепях токовой петли, не имеющей источника питания. В приборе предусмотрена возможность использования внешнего 24-вольтного источника напряжения петли тока при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры (режим Simulate Mode). APPA 507 поддерживает работу по протоколу HART™. В режиме питания петли тока 24 В резистор 250 Ом соединен последовательно с токовой петлей для совместимости с коммуникаторами HART™ (Loop Power Mode). Мультиметр-калибратор имеет фильтр низких частот (HFR), который используется при контроле характеристик оборудования в цепях управления (электродвигатели и приводы с переменной скоростью вращения). Такая НЧ фильтрация обеспечивает устойчивый захват и стабильные измерения напряжений сигналов использующих ШИМ регулирование. Прибор имеет яркий ЖК-дисплей с автоподсветкой: 5 разрядов (макс. индикация 50.000), с двумя цифровыми шкалами. Пластиковый съемный интегрированный футляр для демпфирования и защиты от ударных нагрузок . Свободный доступ к предохранителю и батареям для удобной замены. Безопасность соответствует 1000 В кат. III/ 600 В кат. IV. Навигация в меню прибора осуществляется с помощью удобного 4-х позиционного джойстика-навигатора, переключателя режимов и функциональных кнопок управления на передней панели. Применение APPA 507 избавляет от необходимости иметь под рукой при диагностике и эксплуатационном контроле несколько других тестеров и специализированных приборов. Главные преимущества мультиметра-калибратора APPA-507 Работа днем и ночью Встроенный в переднюю панель фотоэлемент управляет автовключением подсветки дисплея, что обеспечивает оператору постоянный визуальный контроль показаний на экране, повышает безопасность и удобство в работе. Теперь при выполнении измерений – не надо отвлекаться на принудительное ручное включение подсветки. В условиях недостаточной видимости автоматика сделает это за оператора Завершенное решение для тестирования в жестких условиях Ударопрочная конструкция мультиметра-калибратора специально разработана для жестких условий окружающей среды и промышленной эксплуатации. Все важные детали и узлы схемы (роторный переключатель режимов, входные гнезда, кромки корпуса и батарейный отсек) – выполнены с уплотнительной прокладкой для исключения попадания внутрь брызг, пыли и грязи. Мультиметр-калибратор выдерживает воздействие вибрационных нагрузок и ударов, допускают падение с высоты до 1,3 м. Они предназначены для использования как внутри помещений, так и снаружи . Надежная защита Эргономичный и современный slim-дизайн в сочетании с надежным и органично совмещенным с корпусом многофункциональным защитным чехлом. Помимо основной демпфирующей функции чехол дополнительно имеет: подставку-упор для удобного вертикального расположения, крюк-петлю для подвешивания, фиксаторы для крепления измерительных проводов при хранении. Безопасное исполнение прибора и защита от перенапряжений (кат. IV 600 В/кат. III 1000 В) Оптический RS-232/USB интерфейс RS-232/USB – наиболее безопасный (гальванически изолированный) и легкий в использовании оптический интерфейс ДУ при подключении к ПК для передачи записанных данных. Мультиметр-калибратор APPA-507 имеет возможность быстрой внутренней программной калибровки, но требует наличия эталона и специализированного ПО (выполняется специалистами в сертифицированном сервис – центре). Быстрая и удобная замена батарей и предохранителя Практичный корпус разработан для удобства пользователя. Теперь не требуется снятие всей задней крышки корпуса и вскрытие прибора вплоть до схем внутреннего монтажа. Открутив всего один винт обеспечивается доступ к батарейному отсеку для замены источников питания или перегоревшего предохранителя. Всё включено для работы Мультиметр-калибратор не требует дополнительных принадлежностей для выполнения измерений. Силиконовые провода (не «дубеющие» на холоде) и безопасные пробники с ограничительными кромками, соединители типа «банан» 4 мм в изоляции (с изгибом на 90°), твердосплавные наконечники обеспечат безопасные и комфортные измерения. Съемные зажимы -«крокодил» в изоляции с большим углом раскрыва (с резьбовым соединением) и магнитный держатель – входят в комплект поставки. Преимущества функциональности и дополнительные режимы Преимущества функциональности и дополнительные режимы заключаются в улучшенные точностные параметры (базовая ±0,05 % DCV). Автодетектирование и измерение: DC/AC (TrueRMS)/ AC+DC. Навигация в меню на экране прибора с помощью 4-х позиционного джойстика. Режим НЧ-фильтра HFR (аналог Lo-pass). Автофиксации измерений: режим AutoHold. Автоподсветка дисплея (встроенный фото элемент). Звуковое предупреждение Beep Guard* в случае несоответствия установленного режима измерения и порядка подключения измерительных проводов к входным гнездам (защита измерительного входа). Магнитный держатель в комплекте поставки MS-01. Покупая мультиметр-калибратор APPA 507 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | APPA |
Модель | APPA 507 |
Гарантия | 24 месяца |
Госреестр РФ | Не внесен |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | Отсутствует |
ФУНКЦИЯ «ИЗМЕРЕНИЕ» (ВХОД) | |
Постоянное напряжение | |
Пределы измерений | 50 мВ…1000 В |
Погрешность | ± (0,05 % + 5 ед. счета) |
Макс. разрешение | 0,001 мВ |
Переменное напряжение (AC/ AC +DC) | |
Пределы измерений | 50 мВ…1000 В |
Погрешность | ± (0,5 % + 20 ед. счета) |
Макс. разрешение | 0,001 мВ |
Полоса частот | 40 Гц…10 кГц |
Защита входа | 1000 В скз |
Постоянный ток | |
Пределы измерений | 50 мА… 1 А |
Погрешность | ± (0,05 % + 2 ед. счета) |
Макс. разрешение | 1 мкА |
Защита входа | Предохранитель 440 мА/1000 В |
Переменный ток | |
Пределы измерений | 50 мА…1 А |
Погрешность | ± (0,5 % + 20 ед. счета) |
Макс. разрешение | 0,01 мА |
Полоса частот | 40 Гц…10 кГц |
Защита входа | Предохранитель 440 мА/ 1000 В |
Частота | |
Диапазон измерений | 5 Гц…100 кГц |
Погрешность | ± (3 ед. счета) |
Макс. разрешение | 0,01 Гц |
Сопротивление | |
Пределы измерений | 500 Ом… 50 МОм |
Погрешность | ± (0,1 % + 10 ед. счета) |
Макс. разрешение | 0,01 Ом |
Защита входа | 1000 В |
Прозвон цепи | |
Порог срабатывания | 50 Ом |
Индикация | Непрерывный звуковой сигнал f=2 кГц |
Напряжение теста | ± 3В |
Защита входа | 1000 В |
ФУНКЦИЯ «КАЛИБРАТОР» (ВЫХОД) | |
Калибратор петли тока (внутр. источник) Source Mode | |
Диапазон вых. тока | 0 мА…24 мА |
Макс. разрешение | 1 мкА |
Погрешность | ± (2 ед. счета) |
Параметры петли | >24 В/ 24 мА/ 1,2 кОм |
Калибратор | |
Диапазон вых. тока | 0 мА…24 мА |
Макс. разрешение | 1 мкА |
Погрешность | ± (2 ед. счета) |
Параметры петли | >24 В/ 24 мА/ 1 кОм |
Питание петли тока 24 В (HART) Loop Power Mod | |
Предел вых тока | 50 мА |
Макс. разрешение | 1 мкА |
Погрешность | ± (0.05% + 2 ед. счета) |
Параметры петли | >24 В/ 24 мА/ 250 кОм |
Общие данные | |
Измерение ср. кв. зн. | Сигнал произвольной формы (TRMS) |
Макс. индикация | 50.000 |
Интерфейс | RS-232/ USB |
Объем вн. памяти | 100 показаний |
Скорость измерения | Цифровая шкала: 6 изм./с (5-разрядная индикация) |
Автовыключение | 1…60 мин. По умолчанию – 30 мин (возможна блокировка автовыключения) |
Срок службы батареи | 100 часов |
Условия эксплуатации | Температура: 0 С…50 С; отн. влажность: не более 80 % |
Исполнение | МЭК 61010 (макс. напряжение до 1000 В скз) |
Питание | 4 батарейки тип АА |
Глубина | 52 мм |
Ширина | 95 мм |
Высота | 200 мм |
Вес | 0,62 кг |
Комплект поставки | Мультиметр-калибратор APPA 507 Измерительные провода 2шт. Зажим типа «крокодил» 2шт. Элемент питания 1,5 В 4шт. Защитный чехол Руководство по эксплуатации Кабель RS-232/USB |
Варианты написания в сети Internet | APPA-507, APPA507 |
Опции | Программа WinDMM300, транспортная сумка |
