Описание

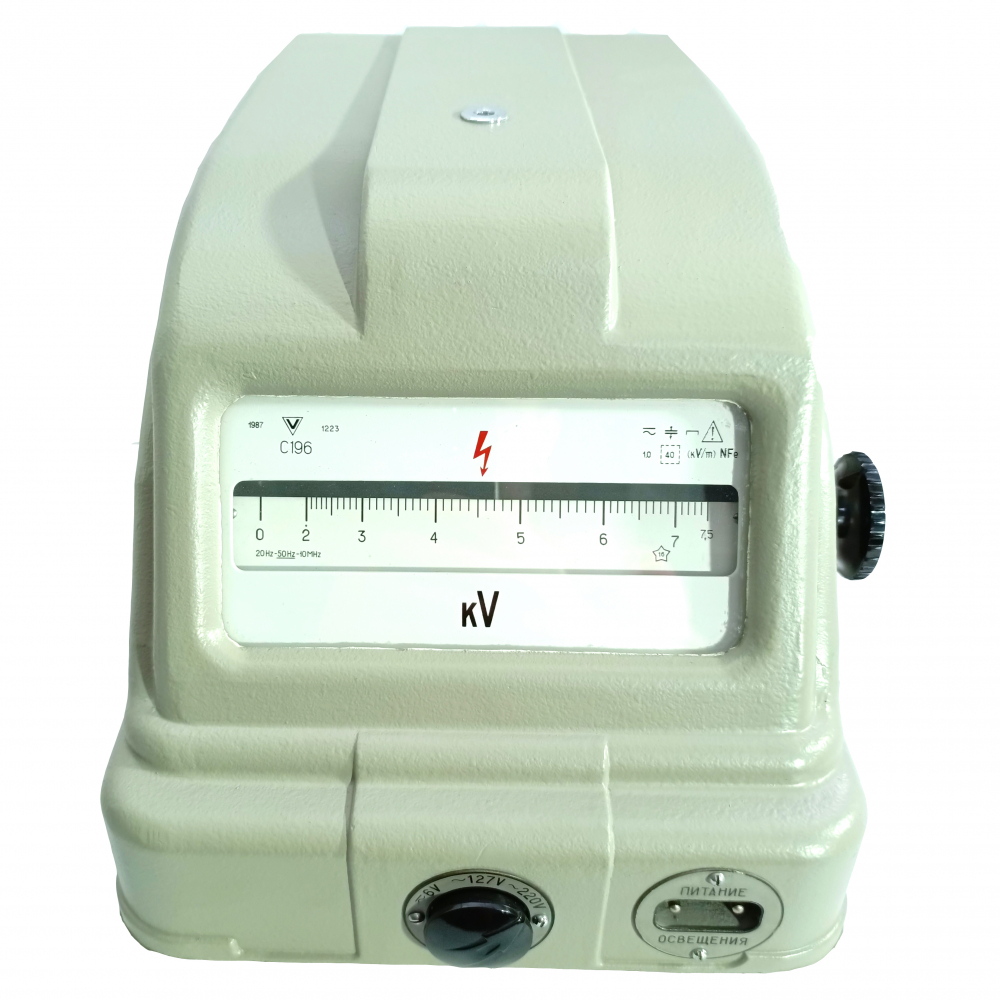

Описание Киловольтметр электростатический С196 предназначен для измерения напряжения переменного и постоянного тока в широком диапазоне частот в цепях с одним заземленным полюсом, т. е. в заземленных цепях. Прибор может измерять напряжение в незаземленных цепях, т.е. в цепях, имеющих оба провода под напряжением относительно земли. С196 имеет экраны из плексигласа, проектирующие изображение светового указателя. Поворачивая ручку на боковой стенке прибора, можно выставить ту или иную шкалу. Покупая С196 киловольтметр электростатический в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Приборостроительный завод Вибратор
|
|
Модель
|
С196
|
|
Гарантия
|
1 год
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Госреестр
|
2303-68
|
|
Межповерочный интервал
|
1 год
|
|
Полный средний срок службы
|
не менее 12 лет
|
|
Диапазоны показаний
|
0 – 7.5; 0 – 15 и 0 – 30 кВ
|
|
Диапазоны измерений
|
от 27 до 100% конечного значения диапазона показаний
|
|
Нормальная частота
|
50 Гц
|
|
Рабочая область частот – переменный ток от 20 Гц до
|
14 МГц – в диапазоне показаний 0 – 7.5 кВ
8 МГц – в диапазоне показаний 0 – 15 кВ
2 МГц – в диапазоне показаний 0 – 30 кВ
|
|
Предел допускаемой основной погрешности
|
± 1.0% от конечного значения диапазона измерений
|
|
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 ± 5 °С до любой температуры в пределах от 10 до 35 °С
|
на каждые 10 °С изменения температуры равен ± 1.0%
|
|
Входная емкость
|
не превышает 15 пФ
|
|
Собственная резонансная частота
|
не ниже 100 МГц
|
|
Время успокоения
|
не превышает 4 с
|
|
Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя
|
16 кВ – в диапазоне показаний 0 – 7.5 кВ
26 кВ – в диапазоне показаний 0 – 15 кВ
45 кВ – в диапазоне показаний 0 – 30 кВ
2 кВ – между цепью питания осветителя и копусом
|
|
Сопротивление изоляции высоковольтного электрода относительно корпуса при температуре окружающего воздуха 20 ± 5 °С и относительной влажности до 80%
|
не менее 104 МОм
|
|
Сопротивление изоляции цепи питания осветителя относительно корпуса при тех же условиях
|
не менее 40 МОм
|
|
Питание
|
от сети переменного тока частотой 50 Гц напряжением 127 или 220 В и от сети напряжением 6 В постоянного тока или переменного тока частотой 50 Гц
|
|
Параметры, по которым определяется отказ
|
основная погрешность, остаточное отклонение указателя от нулевой отметки шкалы, сопротивление изоляции
|
|
Глубина
|
645 мм
|
|
Ширина
|
280 мм
|
|
Высота
|
239 мм
|
|
Вес
|
11 кг
|
|
Комплект поставки
|
Киловольтметр электростатический С196
Шнур питания
Шар-насадка
Лампа запасная ОП6,3-0,22 ТУ 16-535.666-72
Паспорт
Техническое описание и инструкция по эксплуатации
|
|
Варианты написания в сети internet
|
С196, С 196, С-196, С/196, Киловольтметр С196
|
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования С196 киловольтметр электростатический. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора С196 киловольтметр электростатический. Некоторая документация содержит описание типа и методику поверки.
