Описание

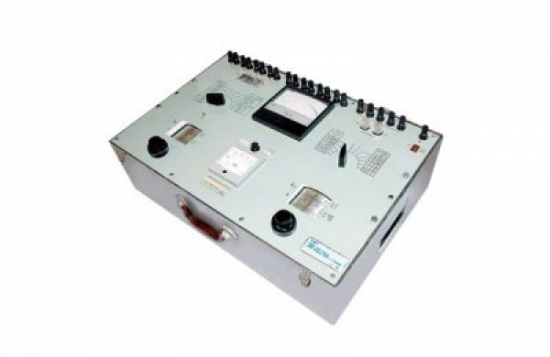

Описание Аппарат К507 для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1 А; 2 А; 2,5 А; 5 А и с номинальными вторичными напряжениями 100/3 ; 100/√3; 100 В; 200/√3; 150 В; 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц. Комплект применяется в лабораторных условиях и на производстве. Аппарат К507 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже. В основе устройства – дифференциальный метод поверки измерительных трансформаторов напряжения и тока путем сравнения поверяемого трансформатора образцовым. Аппарат К507 позволяет осуществлять поверку трансформаторов тока абсолютным методом (без образцового трансформатора) при использовании встроенного компаратора в режиме сравнения первичного и вторичного токов поверяемого трансформатора. Погрешности измеряются электронным способом с цифровым отсчетом. Аппарат К507 может быть использовано на предприятиях, изготавливающих измерительные трансформаторы. Устройство выполнено на базе унифицированных типовых конструкций и состоит из компаратора И582 и измерителя Ф5304 соединенных между собой кабелем. Покупая аппарат для поверки измерительных трансформаторов К507 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
| Производитель | ПО Точэлектроприбор (Росток) |
| Модель | К507 |
| Гарантия | 1 год |
| Технические условия (ТУ) | ТУ изготовителя |
| Госреестр РФ | 3236-72 |
| Межповерочный интервал | 1 год |
| Пределы измерения напряжений при использовании аппарата в качестве прямоугольно-координатного потенциометра переменного тока |
до 5 мВ – при рабочем токе 5 А
до 2,5 мВ – при рабочем токе 2,5 А
до 2 мВ – при рабочем токе 2 А
до 1 мв – при рабочем токе 1 А
до 3 мВ – при рабочем напряжении 200 В
до 1,5 мВ – рабочем напряжении 100 В
|
| Пределы допускаемой основной погрешности синфазной и квадратурной составляющих э.д.с. (напряжения) не превышают ± 2 % от конечного значения шкалы измерения синфазной составляющей напряжения при номинальном рабочем токе (напряжении) | |
| Нагрузка, создаваемая аппаратом на образцовый трансформатор тока, не превышает 0,8; 0,6 и 0,25 Ом при cos φ = 0,8–1 при номинальных вторичных токах соответственно 1; 2-2,5 и 5 А | |
| Нагрузка, создаваемая аппаратом на поверяемый трансформатор тока при cosφ=1 | не более 0,01 Ом |
| Нагрузка, создаваемая аппаратом на образцовый трансформатор напряжения, при cosφ=1 |
1,0 В А – при вторичном напряжении
2,5 ВА- при вторичном напряжении
7,5 ВА – при вторичном напряжении 100;
10,0 ВА – при вторичном напряжении 150 В
15,0 ВА – при вторичном напряжении 200 В
|
| Пределы допускаемой основной погрешности ампервольтметра от конечного значения рабочей части шкалы | не превышают ±1,5 % |
| Мощность потребляемая нульиндикатором | не более 10 ВА |
| Питание | (220±22) В (50±1) Гц |
| Глубина | 440 мм |
| Ширина | 615 мм |
| Высота | 240 мм |
| Вес | 24 кг |
| Комплект поставки | Аппарат К507 |
| Варианты написания в сети internet | К 507, К-507, К/507, К\507, Аппарат К507 |
Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей
| Обозначение предела измерения | Предел измерения погрешности | Предел допускаемой основной погрешности аппарата К507 при вторичных токах трансформаторов тока от 0,5А до 6А и при вторичных напряжениях трансформаторов напряжения от 50В до 240В | ||
| токовой и напряжения, % | угловой, мин | токовой и напряжения, % | угловой, мин | |
| 0,1 | ± 0,1 |
– 3,5
+ 6,5
|
± 0,001 | ± 0,1 |
| 0,3 | ± 0,3 |
– 10
+ 20
|
± 0,003 | ± 0,3 |
| 1 | ± 1 |
– 35
+ 65
|
± 0,01
|
± 1
|
|
3
|
± 3
|
– 100
+ 200
|
± 0,03
|
± 3
|
|
10
|
± 10
|
– 350
+ 650
|
± 0,10 | ± 10 |
При токах от 0,1 до 0,5А і при напряжениях от 20 до 50В допускаемые значения погрешностей на всех пределах измерения в два раза больше указанных.
Пределы измерения сопротивлений и пределы допускаемых погрешностей при измерении сопротивлений в процессе поверки трансформаторов.
| Обозначение предела измерения | Предел измерения составляющих сопротивления, Ом | ||
| активной | реактивной | Предел допускаемой основной погрешности аппарата К507 при вторичных токах трансформаторов тока от 0,5А до 6А, Ом | |
| 0,3 | 0,3 | 0,6 | ± 0,005 |
| 1 | 1 | 2 | ± 0,02 |
| 3 | 3 | 6 | ± 0,05 |
| 10 | 10 | 20 | ± 0,2 |
| 30 | 30 | 60 | ± 0,5 |
| 100 | 100 | 200 | ± 2 |
Пределы измерения проводимостей и пределы допускаемых погрешностей при измерении проводимости в процессе поверки трансформаторов напряжения
| Обозначение предела измерения | Предел измерения составляющих проводимости, См | Предел допускаемой основной погрешности аппарата К507 при вторичных напряжениях от 50 до 240 В, См | ||
| реактивной | ||||
| активной | емкостной | индуктивной | ||
| 3 · 10-4 | 3 · 10-4 | 6 · 10-4 | 3 · 10-4 | ± 0,5 · 10-5 |
| 10 · 10-4 | 10 · 10-4 | 20 · 10-4 | 10 · 10-4 | ± 2 · 10-5 |
| 30 · 10-4 | 30 · 10-4 | 60 · 10-4 | 30 · 10-4 | ± 5 · 10-5 |
| 100 · 10-4 | 100 · 10-4 | 200 · 10-4 | 100 · 10-4 | ± 20 · 10-5 |
| 300 · 10-4 | 300 · 10-4 | 600 · 10-4 | 300 · 10-4 | ± 50 · 10-5 |
