Описание
Многозначные меры электрического сопротивления постоянного тока Р3026/1— Р3026/3 предназначены для регулирования сопротивления в цепях постоянного тока.
Пять декад приборов выполнены на фольговых резисторах с номинальным значением сопротивления 10 000, 1000, 100, 10 и 1 Ом; две декады — на проволочных резисторах (6-я и 7-я). Декадные переключатели имеют конструкцию, обеспечивающую малые значения переходного сопротивления и его вариации.
Применяются в научно-исследовательских институтах, учреждениях Госстандарта, а также на промышленных предприятиях.

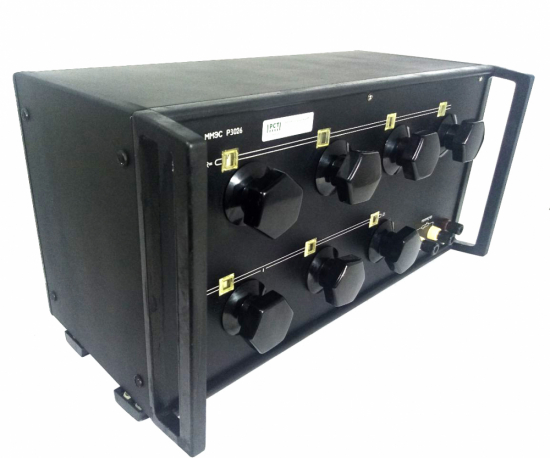

Р3026 мера электрического сопротивления постоянного тока многозначная предназначена для использования в качестве регулируемой меры сопротивления в цепях постоянного тока.
Меры Р3026 представлены в модификациях Р3026-1 и Р3026-2.
Магазин сопротивления Р3026-1 применяют как многозадачную и двухдекадную переходную меру электрического сопротивления для измерения методом замещения. Это оборудование используют для цепей постоянного тока в лабораторных и производственных условиях.
Предлагаем купить магазин сопротивления Р3026-1 с доставкой в любой город России. Доступен оптовый и розничный заказ.
Принцип работы и преимущества
С помощью устройства измеряют электрические и неэлектрические величины, выполняют наладку и проверку приборов. Благодаря высокому классу точности оборудование подходит для метрологических лабораторий.
Если аппарат применяется в качестве двухдекадной МЭС, то на величину его погрешности влияет уровень точности образцовых катушек сопротивления, а также внешние условия, в том числе время измерений. Для оптимальной работы необходима влажность от 25 до 80% и температура воздуха в районе 20°С.
У прибора следующие преимущества:
- малый вес и компактный размеры, благодаря чему оборудование мобильно;
- простота управления — аппарат оптимально работает в любом положении, у него удобная приборная панель;
- прочный корпус, устойчивый к механическим повреждениям, что обеспечивает надежную защиту измерительного механизма и его долговечность.
Устройство прошло испытания на производстве, имеет сертификаты качества, реализуется с гарантией.
Класс точности:
- Р3026-1 - 0,002;
- Р3026-2 - 0,005.
Меры обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 Ом до 111111,1 Ом.
Состав декад:
- 1 декада - 10×10 000 Ом;
- 2 декада - 10×1000 Ом;
- 3 декада - 10×100 Ом;
- 4 декада - 10×10 Ом;
- 5 декада - 10×1 Ом;
- 6 декада - 10×0,1 Ом;
- 7 декада - 10×0,01 Ом.
Сопротивление ступени - от 10 000 Ом до 1 Ом.
Мощность рассеивания на ступень от 1 до 5 декад мер класса точности 0,002:
- номинальная - 0,005 Вт;
- максимальная - 0,02 Вт.
Мощность рассеивания на ступень от 1 до 5 декад мер класса точности 0,005:
- номинальная - 0,01 Вт;
- максимальная - 0,05 Вт.
Мощность рассеивания для декад 10×0,1 и 10×0,01 мер всех классов точности:
- номинальная - 0,01 Вт;
- максимальная - 0,1 Вт.
Сопротивление при установке всех декадных переключателей на нулевые показания, измеренное с зажимов 111111,1 Ом - не более 0,01 Ом.
Вариация начального сопротивления - не более 0,01 Ом.
Термоконтактная ЭДС измерительной цепи ненагруженной меры при нормальных условиях применения и установке всех декад на нули - не более 5 мкВ.
Нормируемые значения сопротивления изоляции и электрической прочности представлены в таблице:
Мера | Точки подключения | Нормируемое значение | ||
Первая | Вторая | Сопротивление изоляции | Испытательное напряжение | |
Р3026-1 | Соединенные накоротко зажимы «111111, 1 Ом» | Зажим «╧» | 5·1010 Ом | 1,5 кВ |
Р3026-2 | Соединенные накоротко зажимы «111111, 1 Ом» | Зажим «╧» | 2·1010 Ом |
Предел допускаемого отклонения действительного значения сопротивления меры, выраженный в процентах от номинального - не более ±(0,01+1,5·10-6·(111111,1/R-1)), где R - номинальное значение включенного сопротивления.
Нестабильность Р3026 за год:
- для Р3026-1 - не более ±(0,002+1,5·10-6·(111111,1/R-1))%;
- для Р3026-2 - не более ±(0,005+1,5·10-6·(111111,1/R-1))%.
Предел допускаемой дополнительной погрешности, выраженный в процентах от номинального значения включенного сопротивления, при изменении мощности рассеивания от номинального до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установлении состояния теплового равновесия равен значению нестабильности за год.
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и верхним (нижним) значением температуры рабочих условий применения, численно равен значению нестабильности за год.
Габаритные размеры - 485×250×240 мм.
Масса Р3026 - не более 11 кг.
Условия эксплуатации Р3026:
Нормальные:
- температура окружающего воздуха - (20±0,5)° С;
- относительная влажность - 60±20%.
Рабочие:
- температура окружающего воздуха для Р3026-1 - (20±2)° С;
- температура окружающего воздуха для Р3026-2 - (20±5)° С;
- относительная влажность в рабочем диапазоне температур - от 25% до 80%.
