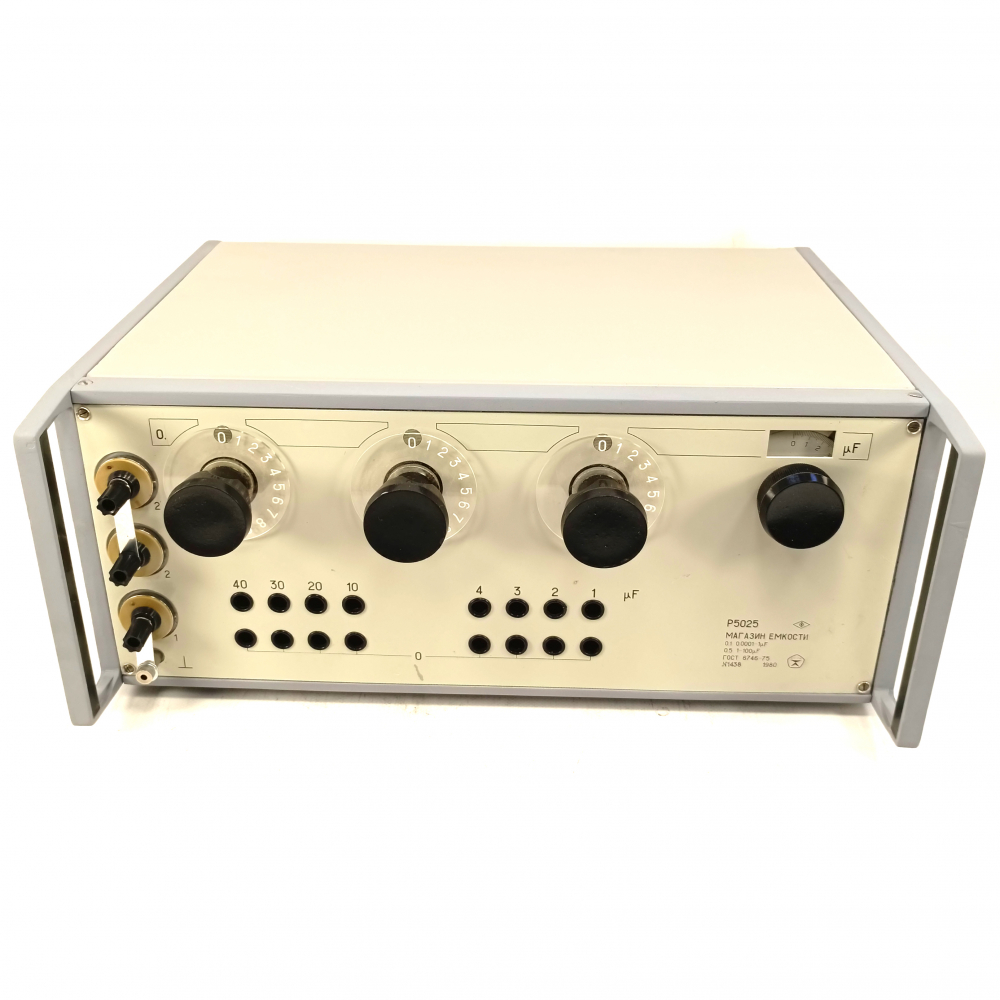

Р5025 магазин емкости

Актуально на 11.02.2025
В наличии
100500 pуб. с НДС 0 pуб. с НДС
Поверка включена в стоимость
Запросить счет
Модель: Р5025
Госреестр: 5395-76
Межповерочный интервал: 1 год
Габаритные размеры: 490x360x210мм
Вес: 25 кг.

Описание

Описание Магазин емкости Р5025 предназначен для применения в качестве меры или элементов измерительных цепей переменного тока частоты от 40Гц до 40 кГц. Прибор предназначен для эксплуатации: Р5025 – в условиях умеренного климата в закрытых отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при 25°С . Р5025 Т 4.1 – тропическое исполнение – в условиях сухого или влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при 25 °С и при более низких температурах без конденсации влаги. Допускается чрезвычайно редко и в течение не более 6 часов эксплуатация магазина емкости Р5025 в диапазоне предельных температур от 1 до 40°С. Покупая магазин емкости Р5025 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.

Технические характеристики

Производитель
ПО Точэлектроприбор (Росток)
Модель
Р5025
Гарантия
1 год
Госреестр
5395-76
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Параметры
Наибольшее значение емкости
111,0001 мкФ
Класс точности по ГОСТ 6746-75
0,1 – для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09 и 0,1-0,9 мкФ
0,5 – для декад 1-10 и 10-100 мкФ
Количество декад
6 декад
Диапазон рабочих частот кГц
0,04-1-15-40 – для декады 0,0001мкФ-0,0011мкФ; 0,04-1-15-30 – для декады 0,001мкФ-0,009мкФ
0,04-1-10-20 – для декады 0,01мкФ-0,09мкФ
0,04-1-2,5-5 – для декады 0,1мкФ-0,9мкФ
0,04-1-2,5 – для декады 1мкФ-10мкФ
0,04-0,5-1 – для декады 10мкФ-100мкФ.
Предел допускаемой основной погрешности (δ1 и δ2) магазина емкости Р5025, выраженный в процентах от номинального значения емкости, равен:
δ1 = ±0,1(1 + 0,0032/С) (1),
Где С – числовое значение емкости в мкФ – для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01мкФ-0,09мкФ; 0,1мкФ-0,9мкФ;
δ2 = ± 0,5 (2) – для декад 1мкФ-10мкФ; 10мкФ-100мкФ.
Определение основной погрешности производится при следующих нормальных условиях
температура окружающего воздуха 20±2°С
относительная влажность 65±15%
атмосферное давление 100000± 4000 Па (750 мм.рт.ст.)
частота любая в пределах нормальной области
рабочее напряжение не более указанного (далее по тексту)
отсутствие внешних магнитных полей, кроме поля Земли
включена только поверяемая декада
начальная емкость исключена из  результатов измерения
Значение тангенса угла потерь магазина не превышает
1·10-3 – для декад 0,01мкФ-0,09мкФ и 0,1мкФ-0,9мкФ
2·10-3 – для декад 0,0001мкФ-0,0011мкФ и 0,001мкФ-0,009мкФ
5·10-3 – для декад 1мкФ-10мкФ и 10мкФ-100мкФ
Рабочее напряжение не должно превышать
100В при f ≤ 10кГц и 30В при f > 10кГц для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01-0,09мкФ; 0,1мкФ-0,9мкФ;
7В – для декад 1мкФ-10мкФ; 10мкФ-100мкФ
Начальная емкость магазина
при подсоединении экрана к выводу “1” (двухзажимное включение)
не превышает 220пФ (зажимы “1”-“2′”) и 110пФ ( зажимы “1” -“2”); при эквипотенциальности вывода “1” экрану (трехзажимное включение) не превышает 120пФ (зажимы “1” – “2′”) и 80пФ (зажимы “1”-“2”).
Дополнительная погрешность магазина емкости Р5025, вызванная отклонением частоты от границы нормальной области частот до любой частоты в смежной части рабочей области, не превышает предела допускаемой основной погрешности. Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха от нормальной до любой в пределах температур от 1 до 40°С, не превышает на каждые 10°С изменения температуры
предела допускаемой основной погрешности – для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01мкФ-0,09мкФ и 0,1мкФ-0,9мкФ;
0,4 предела допускаемой основной погрешности – для декад 1мкФ-10мкФ и 10мкФ-100мкФ
Изоляция между электрической цепью и экраном магазина выдерживает в течение 1 минуты действие испытательного напряжения 0,5кВ практически синусоидального переменного тока частоты 50Гц
Сопротивление изоляции между электрической цепью и экраном магазина, не менее 100 МОм при напряжении 500 В
Общие данные
Глубина
360 мм
Ширина
490 мм
Высота
210 мм
Вес
25 кг
Комплект поставки
Магазин емкости Р5025
Варианты написания в сети Internet
Р 5025, Р-5025, Р/5025
! .
