Описание

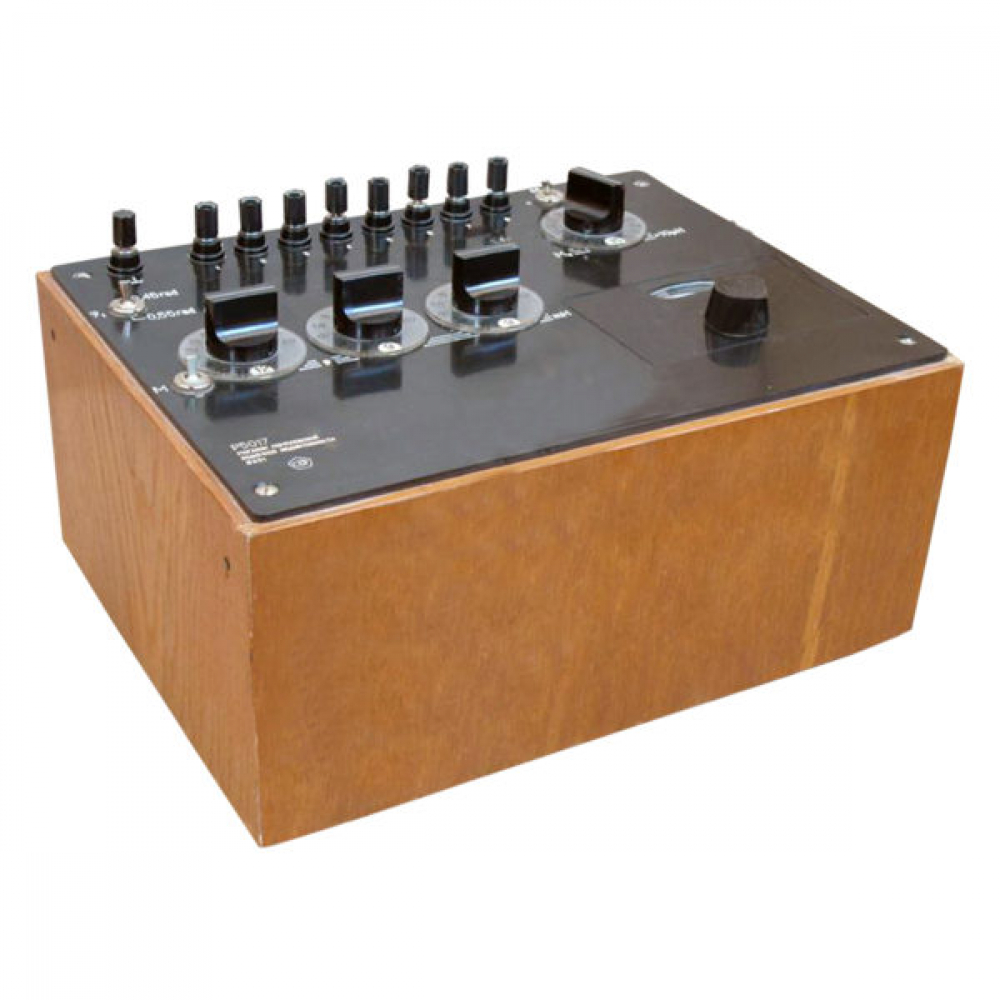

Описание Магазин Р5017 комплексной взаимной индуктивности с ферромагнитными сердечниками предназначен для применения в качестве образцовой меры при производстве и эксплуатации дифференциально-трансформаторных приборов, питающихся от сети переменного тока частотой 50 Гц. Покупая магазин комплексной взаимной индуктивности Р5017 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
| Производитель | ПО Точэлектроприбор (Росток) |
| Модель | Р5017 |
| Гарантия | 1 год |
| Технические условия (ТУ) | ТУ 25-04.1386-78 |
| Госреестр | 3065-72 |
| Межповерочный интервал | 1 год |
| Диапазон изменения модуля комплексной взаимной индуктивности (М) | ±12,99 мГн |
| Диапазон изменения аргумента комплексной взаимной индуктивности (ε) | 4,5 – 10º |
| Диапазон изменения модуля комплексной остаточной взаимной индуктивности (М0) | ± 150 мкГн |
| Номинальное значение модуля комплексного сопротивления первичной цепи (Z1) | равно 90 Ом |
| Номинальные значения аргументов комплексного сопротивления первичной цепи (φ1) | φ1′ = 0,45 рад и φ1” = 0,55 рад |
| Номинальное значение модуля комплексного сопротивления вторичной цепи (Z2) | 400 Ом |
| Номинальные значения аргумента комплексного сопротивления вторичной цепи (φ2) | находится в пределах ± 0,1 rad |
| Номинальное значение угла между векторами М и М0 (λ) | 90º |
| Нормальное значение тока первичной цепи | 0,125 А |
| Нормальное значение частоты | 50 Гц |
| Пределы допускаемой основной погрешности модуля комплексной взаимной индуктивности (Δ М) в миллигенри при М≤(12) мГн равны значениям, определяемым по формуле | ΔМ = ±(14•10-3 + 1,1•10-3•М) |
| где М – номинальное значение модуля комплексной взаимной индуктивности | |
| Пределы допускаемой основной погрешности аргумента модуля комплексной взаимной индуктивности (Δ ε) | ± 0,4º при М≥(0,1) мГн |
| Пределы допускаемой основной погрешности модуля комплексной остаточной взаимной индуктивности (Δ М) | ± 15 мГн |
| Пределы допускаемой основной погрешности модуля комплексного сопротивления первичной цепи (Δ Z1) | ± 5 Ом |
| Пределы допускаемой основной погрешности аргументов комплексного сопротивления первичной цепи (Δ φ1) | +0,02 рад |
| Пределы допускаемой основной погрешности модуля комплексного сопротивления вторичной цепи (Δ Z2) | ± 20 Ом |
| Пределы допускаемой основной погрешности угла между векторами М и М0 (λ) | ±10º |
| Глубина | 240 мм |
| Ширина | 405 мм |
| Высота | 315 мм |
| Вес | 12 кг |
| Комплект поставки | Магазин комплексной взаимной индуктивности Р5017 |
| Варианты написания в сети internet | Р 5017, Р-5017, Р/5017, Р\5017, магазин Р5017 |
Файлы
На нашем сайте вы можете скачать инструкцию, паспорт, формуляр и руководство по эксплуатации для оборудования Р5017 магазин комплексной взаимной индуктивности. В документации может содержаться много полезной информации, такой как масса, габариты, содержание драгметаллов, принципиальная схема для ремонта и настройки прибора Р5017 магазин комплексной взаимной индуктивности. Некоторая документация содержит описание типа и методику поверки.
Доставка
Для того, чтобы купить Р5017 магазин комплексной взаимной индуктивности, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на Р5017 магазин комплексной взаимной индуктивности. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести Р5017 магазин комплексной взаимной индуктивности Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
