Описание

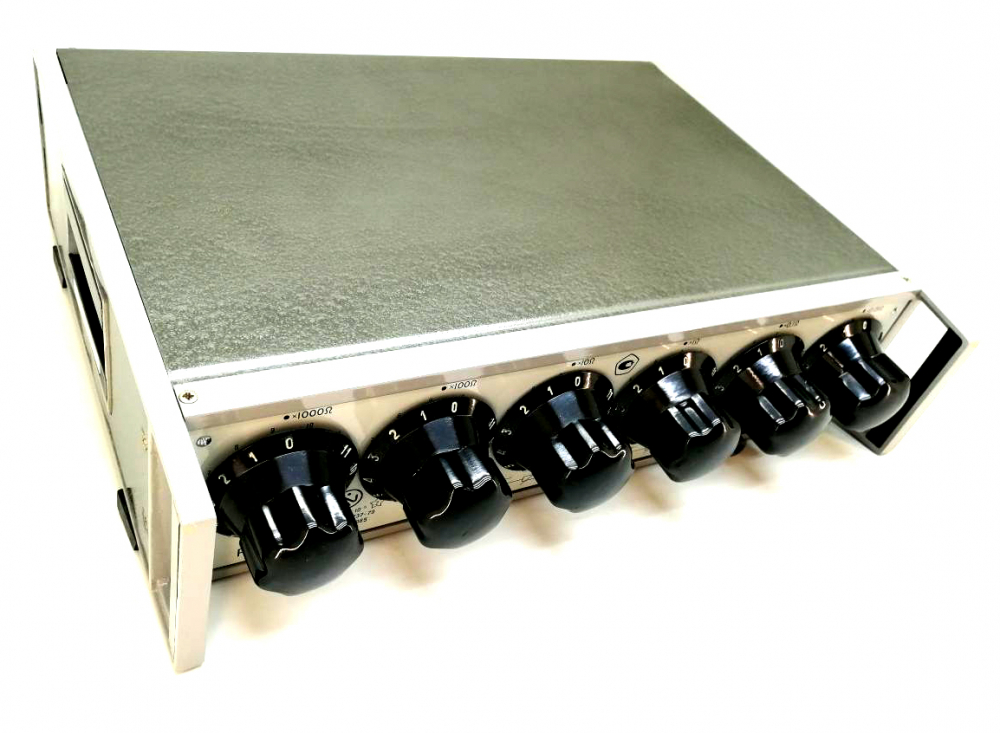

Описание Магазин сопротивления Р4830/1 предназначен для работы в цепях постоянного и переменного тока частотой до 50 кГц в качестве меры электрического сопротивления. Покупая магазин сопротивления Р4830/1 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.
Технические характеристики
|
Производитель
|
Микроприбор
|
|
Модель
|
Р4830/1
|
|
Гарантия
|
1 год
|
|
Госреестр
|
4614-74
|
|
Технические условия (ТУ)
|
ГОСТ 7003-64
|
|
Межповерочный интервал
|
1 год
|
|
Параметры
|
|
|
Число декад
|
6
|
|
Класс точности
|
0,05/2,5·10-5
|
|
Диапазон значений воспроизводимого сопротивления
|
от 0,01 Ом до 12222,21 Ом ступенями через 0,01 Ом
|
|
Среднее значение начального сопротивления магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) Rо, его вариация ΔRо и код ОКП соответствуют значениям
|
|
|
Среднее значение начального сопротивления
|
через обычные зажимы «1»-«2» 0,03 Ом
через низкоомные зажимы «2»-«3» 0,02 Ом
|
|
Вариации начального сопротивления
|
через обычные зажимы «1»-«2» 0,003 Ом
через низкоомные зажимы «2»-«3» 0,002 Ом
|
|
Код ОКП
|
42 2513 0172 05
|
|
Параметры прибора
|
|
|
Номинальная мощность рассеивания каждой ступени декады «Х10000Ом» не превышает 0,025 W, «Х100000Ом» не превышает 0,0025 W.
|
|
|
Номинальная мощность рассеивания каждой ступени декад «Х1Ом» «Х10Ом», «Х100Ом», «Х1000Ом» не превышает 0,25 Вт, «Х0.1Ом» – 0,025 Вт, «Х0,01Ом» – 0,0025 Вт; максимальная мощность рассеивания каждой ступени декады «Х100000Ом» не превышает 0,005 Вт, «Х10000Ом» – 0,05 Вт,«Х1000Ом», «Х100Ом», «Х10Ом», «Х0,01Ом» – 0,5 Вт,«Х0,1Ом» – 0,05 Вт, «Х0,01Ом» – 0,005Вт.
|
|
|
Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального в нормальных условиях применения определяется по формуле (1)
|
δ1=±(0,05 + 2,5 · 10-5(Rk/R-1)) (1)
Где Rk – наибольшее значение сопротивления магазина Р4830/1 , Ом
R – номинальное значение включенного сопротивления, Ом
|
|
Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δ в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившемся состоянии теплового равновесия и мощности рассеивания не выше номинальной, номинальном токе магазина при включении декад «Х0,1Ом» и «Х0,01Ом» не более 0,3 А.
|
|
|
Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления Rmax, численно равен значению, определяемому по формуле (1).
|
|
|
Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ом (включая начальную индуктивность) через низкоомные зажимы не превышает 1 μH.
|
|
|
Предельные значения постоянной времени τ магазина, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений (для сопротивления от 105 до 106 Ом нормируется при мощности рассеивания 0,025 Вт)
|
|
|
Номинальное значение включенного сопротивления Св. 1 до 10 Ом
|
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт 0,025 –
при номинальной мощности одной ступени, Вт 0,25 2·10-7
|
|
Номинальное значение включенного сопротивления Св. 10 до 103 Ом
|
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт 0,025 –
при номинальной мощности одной ступени, Вт 0,25 1·10-7
|
|
Номинальное значение включенного сопротивления Св. 103 до 104 Ом
|
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт 0,025 –
при номинальной мощности одной ступени, Вт 0,25 5·10-7
|
|
Номинальное значение включенного сопротивления Св. 104 до 105 Ом
|
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт 0,025 1·10-6
при номинальной мощности одной ступени, Вт 0,25 –
|
|
Номинальное значение включенного сопротивления Св. 105 до 106 Ом
|
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт 0,025 1·10-5
при номинальной мощности одной ступени, Вт 0,25 –
|
|
Верхний предел частотного диапазона для каждой декады магазина
|
|
|
Декада 0,01 Ом
|
Верхний предел частотного диапазона, кГц –
|
|
Декада 0,1 Ом
|
Верхний предел частотного диапазона, кГц –
|
|
Декада 1 Ом
|
Верхний предел частотного диапазона 10,0 кГц
|
|
Декада 10 Ом
|
Верхний предел частотного диапазона 50,0 кГц
|
|
Декада 102 Ом
|
Верхний предел частотного диапазона 50,0 кГц
|
|
Декада 103 Ом
|
Верхний предел частотного диапазона 10,0 кГц
|
|
Декада 104 Ом
|
Верхний предел частотного диапазона 5,0 кГц
|
|
Декада 105 Ом
|
Верхний предел частотного диапазона 0,5 кГц
|
|
Общие данные
|
|
|
При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 кГц
|
|
|
Предел допускаемой дополнительной погрешности магазина, вызванный изменением частоты от нуля до верхнего предела частотного диапазона,(частотная погрешность), при мощности рассеивания не выше номинальной, в нормальных условиях применения и при установившемся тепловом равновесии, не превышает значений, определенных по формуле (1).
|
|
|
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения, не менее 2·108 Ом
|
|
|
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течение 1 минуты действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.
|
|
|
Рабочие условия применения
|
температура окружающего воздуха (20±10) °С
относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур
атмосферное давление (84—106,7) кПа (630 — 800) mm Hg].
|
|
Глубина
|
365 мм
|
|
Ширина
|
490 мм
|
|
Высота
|
135 мм
|
|
Вес
|
8,5 кг
|
|
Комплект поставки
|
Магазин сопротивления Р4830/1
|
|
Варианты написания в сети Internet
|
Р 4830/1, Р-4830/1, Р/4830/1, Р4830-1, Р4830 1
|
|
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.
|
|
