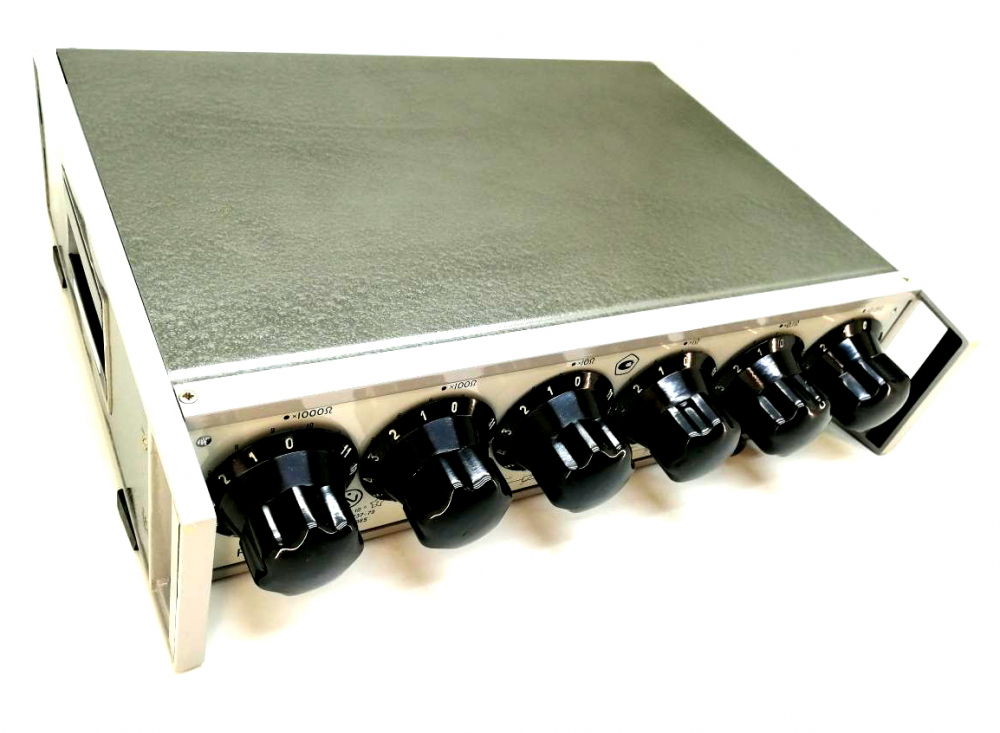

Р4830/2 магазин сопротивления

Актуально на 15.01.2025
В наличии
0 pуб. с НДС Цена по запросу
Запросить счет
Модель: Р4830/2
Госреестр: 4614-74
Межповерочный интервал: 1 год
Габаритные размеры: 490х135х365 мм
Вес: 8.5 кг.

Описание

Описание Магазин сопротивления Р4830/2  предназначен для работы в цепях постоянного и переменного тока частотой до 50 кГц в качестве меры электрического сопротивления. Покупая магазин сопротивления Р4830/2 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.

Технические характеристики

Производитель
Микроприбор
Модель
Р4830/2
Гарантия
1 год
Госреестр
4614-74
Технические условия (ТУ)
ГОСТ 7003-64
Межповерочный интервал
1 год
Параметры
Число декад
6
Класс точности
0,05/2,5·10-6
Диапазон значений воспроизводимого сопротивления
от 0,1 до 122222,1 Ом ступенями через 0,1 Ом
Среднее значение начального сопротивления магазина  (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) Rо, его вариация ΔRо и код ОКП соответствуют значениям
Среднее значение начального сопротивления
через обычные зажимы «1»-«2»  0,03 Ом
через низкоомные зажимы «2»-«3»  0,015 Ом
Вариации начального сопротивления
через обычные зажимы «1»-«2»  0,003 Ом
через низкоомные зажимы «2»-«3»  0,0015 Ом
Код ОКП
42 2513 0173 04
Параметры прибора
Номинальная мощность рассеивания каждой ступени декады «Х10000Ом» не превышает 0,025 Вт, «Х100000Ом» не превышает 0,0025 Вт
Номинальная мощность рассеивания каждой ступени  декад «Х1Ом»    «Х10Ом»,  «Х100Ом»,   «Х1000Ом»   не   превышает 0,25 Вт,  «Х0.1Ом» – 0,025 Вт,  «Х0,01Ом» – 0,0025 Вт; максимальная мощность рассеивания каждой ступени декады «Х100000Ом» не превышает 0,005 Вт, «Х10000Ом» – 0,05 Вт,«Х1000Ом»,   «Х100Ом»,   «Х10Ом»,   «Х0,01Ом» – 0,5 Вт,«Х0,1Ом» – 0,05 Вт,   «Х0,01Ом» – 0,005Вт.
Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального в нормальных условиях применения определяется по формуле (1)
δ1=±(0,05 + 2,5 · 10-5(Rk/R-1))  (1)
Где Rk – наибольшее значение сопротивления магазина Р4830/1 , Ом
R – номинальное значение включенного сопротивления, Ом
Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δ в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившемся состоянии теплового равновесия и мощности рассеивания не выше номинальной, номинальном токе магазина  при включении декад «Х0,1Ом» и «Х0,01Ом» не  более 0,3 А.
Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления Rmax, численно равен значению, определяемому по формуле (1).
Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ом (включая начальную индуктивность) через низкоомные зажимы не превышает 1 μH.
Предельные значения постоянной времени τ магазина, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений (для сопротивления от 105 до 106 Ом нормируется при мощности рассеивания 0,025 Вт)
Номинальное значение включенного сопротивления Св. 1 до 10 Ом
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт  0,025   –
при номинальной мощности одной ступени, Вт  0,25   2·10-7
Номинальное значение включенного сопротивления Св. 10 до 103 Ом
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт  0,025   –
при номинальной мощности одной ступени, Вт  0,25   1·10-7
Номинальное значение включенного сопротивления Св. 103 до 104 Ом
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт  0,025   –
при номинальной мощности одной ступени, Вт  0,25   5·10-7
Номинальное значение включенного сопротивления Св. 104 до 105 Ом
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт  0,025   1·10-6
при номинальной мощности одной ступени, Вт  0,25   –
Номинальное значение включенного сопротивления Св. 105 до 106 Ом
постоянная времени, τ, с
при номинальной мощности одной ступени, Вт  0,025   1·10-5
при номинальной мощности одной ступени, Вт  0,25   –
Верхний предел частотного диапазона для каждой декады магазина
Декада 0,01 Ом
Верхний предел частотного диапазона, кГц  –
Декада 0,1 Ом
Верхний предел частотного диапазона, кГц   –
Декада 1 Ом
Верхний предел частотного диапазона   10,0 кГц
Декада 10 Ом
Верхний предел частотного диапазона   50,0 кГц
Декада 102 Ом
Верхний предел частотного диапазона   50,0 кГц
Декада 103 Ом
Верхний предел частотного диапазона   10,0 кГц
Декада 104 Ом
Верхний предел частотного диапазона   5,0 кГц
Декада 105 Ом
Верхний предел частотного диапазона   0,5 кГц
Общие данные
При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 кГц
Предел допускаемой дополнительной погрешности магазина, вызванный изменением частоты от нуля до верхнего предела частотного диапазона,(частотная погрешность), при мощности рассеивания не выше номинальной, в нормальных условиях применения и при установившемся тепловом равновесии, не превышает значений, определенных по формуле (1).
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина  в рабочих условиях применения, не менее 2·109 Ом
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течение 1 минуты действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.
Рабочие условия применения
температура окружающего воздуха   (20±10) °С
относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур
атмосферное давление (84—106,7) кПа (630 — 800) mm Hg].
Глубина
365 мм
Ширина
490 мм
Высота
135 мм
Вес
8,5 кг
Комплект поставки
Магазин сопротивления Р4830/2
Варианты написания в сети Internet
Р 4830/2, Р-4830/2, Р/4830/2, Р4830-2, Р4830 2
