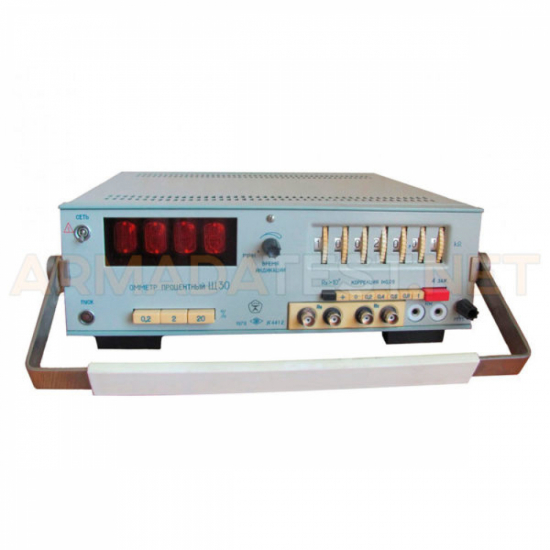

Описание Омметр процентный Щ30 цифровой постоянного тока предназначен для определения относительного отклонения измеряемого сопротивления (от 10 Ом до 100 МОм) от установленного номинального значения при температуре окружающего воздуха от +10°С… до +35°С и относительной влажности воздуха не более 80% при температуре +25°С. Результат измерения отображается на отсчетном устройстве в виде трехзначного десятичного числа, знаков “+” или “-” и десятичной запятой (точки). Регистрация результатов измерения (в случае необходимости) осуществляется путем подключения внешней цифропечатающей машинки типа ЭУМ-23 (или ЭУМ-46), для которой необходим источник питания постоянного тока (30В, 1А). Цифропечатающие машинки ЭУМ-23 и источник питания к ним заводом не поставляются. Покупая омметр процентный Щ30 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование.Технические характеристики
Производитель | Краснодарский ЗИП |
Модель | Щ30 ( Щ30-04.1 заводское обозначение) |
Гарантия | 1 год |
Госреестр | 4510-74 |
Технические условия (ТУ) | ТУ изготовителя |
Межповерочный интервал | 1 год |
Пределы номинальных величин измеряемых сопротивлений, пределы процентного отклонения и погрешности измерения при нормальных условиях эксплуатации | |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,000 до ±0,199 | диапазон измеряемых сопротивлений от 10 до 999,99 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN) ±0,02% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,000 до ±0,199 | диапазон измеряемых сопротивлений от 103 до 999999 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN) ±0,01% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,00 до ±1,99 | диапазон измеряемых сопротивлений от 10 до 99,999 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN) ±0,05% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,00 до ±1,99 | диапазон измеряемых сопротивлений от 102 до 999,99 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN) ±0,05% предел допускаемой основной со встроенным магазином сопротивления (Rм) ±0,05% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,00 до ±1,99 | диапазон измеряемых сопротивлений от 103 до 999999 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN) ±0,05% предел допускаемой основной со встроенным магазином сопротивления (Rм) ±0,05% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,00 до ±1,99 | диапазон измеряемых сопротивлений от 106 до 9999999 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN)±0,05% предел допускаемой основной со встроенным магазином сопротивления (Rм) ±0,10% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±0,00 до ±1,99 | диапазон измеряемых сопротивлений от 107 до 108 Ом предел допускаемой основной погрешности с внешним образцовым сопротивлением (RN) ±0,50% предел допускаемой основной со встроенным магазином сопротивления (Rм) ±0,50% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±00,0 до ±19,9 | диапазон измеряемых сопротивлений от 10 до 99,999 Ом |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±00,0 до ±19,9 | диапазон измеряемых сопротивлений от 102 до 999,99 Ом предел допускаемой основной со встроенным магазином сопротивления (Rм) ±0,05% |
Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения от ±00,0 до ±19,9 | диапазон измеряемых сопротивлений от 103 до 999999 Ом предел допускаемой основной со встроенным магазином сопротивления (Rм) ±0,05% |
Параметры омметра | |
Постоянная времени измеряемого сопротивления не должна быть более | 4·10-3 с., 0,4·10-3 с. и 0,1·10-3 соответственно для пределов процентного отклонения ±19,9; ±1,99 и ±0,199 |
Время одного измерения без регистрации результата измерения не превышает | 0,6 с., с регистрацией на машинке ЭУМ-23 – 1 с |
Мощность, выделяемая на измеряемом сопротивлении, не превышает | 0,03Вт при измерении сопротивлений от 30 до 108Ом 0,1Вт при измерении сопротивлений от 10 до 30 Ом |
В омметре предусмотрены следующие режимы работы | 1. единичный запуск вручную, осуществляемый нажатием кнопки “ПУСК” 2. автоматический запуск с плавной регулировкой выдержки времени между измерениями от (2±1) до (20±10) В 3. дистанционный запуск, осуществляемый кратковременным (не менее 20 мс) замыканием двух контактов 15, 13 разъема 1 ЦПМ |
Изменение показаний омметра при изменении напряжения питающей сети на плюс 10 или минус 15% от номинального значения (220 В) не превышает половины значения предела допускаемой основной погрешности. | |
Омметр сохраняет свои характеристики при крайних температурах рабочих условий применения от +10°С… до +35 °С. Наибольшее допустимое изменение погрешности прибора, вызванное изменением температуры окружающей среды от нормальной до любой температуры в пределах от +10°С… до +35°С на каждые +10°С не более значений | |
Наибольшее допускаемое изменение погрешности омметра в долях от предела допускаемой основной погрешности | |
Диапазон измеряемых сопротивлений (Rх) от 10 до 99,999 Ом | с внешней образцовой мерой RN ±0,199 1,0 с внешней образцовой мерой RN ±1,99 1,0 |
Диапазон измеряемых сопротивлений (Rх) от 102 до 999999 Ом | с внешней образцовой мерой RN ±0,199 1,0 с внешней образцовой мерой RN ±1,99 1,0 с встроенным магазином сопротивления Rм ±1,99 1,0 с встроенным магазином сопротивления Rм ±19,9 0,5 |
Диапазон измеряемых сопротивлений (Rх) от 106 до 9999999 Ом | с внешней образцовой мерой RN ±1,99 1,0 с встроенным магазином сопротивления Rм ±1,99 0,5 с встроенным магазином сопротивления Rм ±19,9 0,5 |
Диапазон измеряемых сопротивлений (Rх) от 107 до 108 Ом | с внешней образцовой мерой RN ±1,99 0,5 с встроенным магазином сопротивления Rм ±1,99 0,5 с встроенным магазином сопротивления Rм ±19,9 0,5 |
Общие данные | |
Нормальными условиями эксплуатации являются следующие | 1. температура окружающего воздуха (20±5)°С для диапазона измерений от 107 до 108 на пределе процентного отклонения ±1,99% и всех диапазонов измерении при процентном отклонении ± 19,9%; (20±2)°С – для остальных диапазонов 2. относительная влажность воздуха (65 ± 15)% 3. атмосферное давление (750±30) мм. рт. ст. (100±4) кПа 4. напряжение питания (220±4,4) В 5. частота питающего переменного тока (50±1) Гц 6. содержание гармоник, не более 5% |
Омметр допускает непрерывную работу в течение 8 часов не включая время установления рабочего режима. После непрерывной 8 часовой работы омметр должен выключаться на время не менее 1 часа | |
Изоляция между корпусом и изолированной от корпуса по постоянному току цепью сетевого напряжения выдерживает в нормальных условиях применения в течение 1 минуты напряжение переменного тока частотой 50 Гц, действующее значение которого 1,5 кВ. | |
Сопротивление изоляции между корпусом омметра и изолированной от него по постоянному току цепью сетевого питания, не менее | 100 МОм в нормальных условиях применения |
Потребляемая мощность | 30 В·А |
Питание | 220 +22/-33 В, 50±1 Гц |
Глубина | 320 мм |
Ширина | 317 мм |
Высота | 120 мм |
Вес | 8 кг |
Комплект поставки | Омметр процентный Щ30 |
Варианты написания в сети Internet | Щ 30, Щ-30, Щ/30 |
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров. | |
