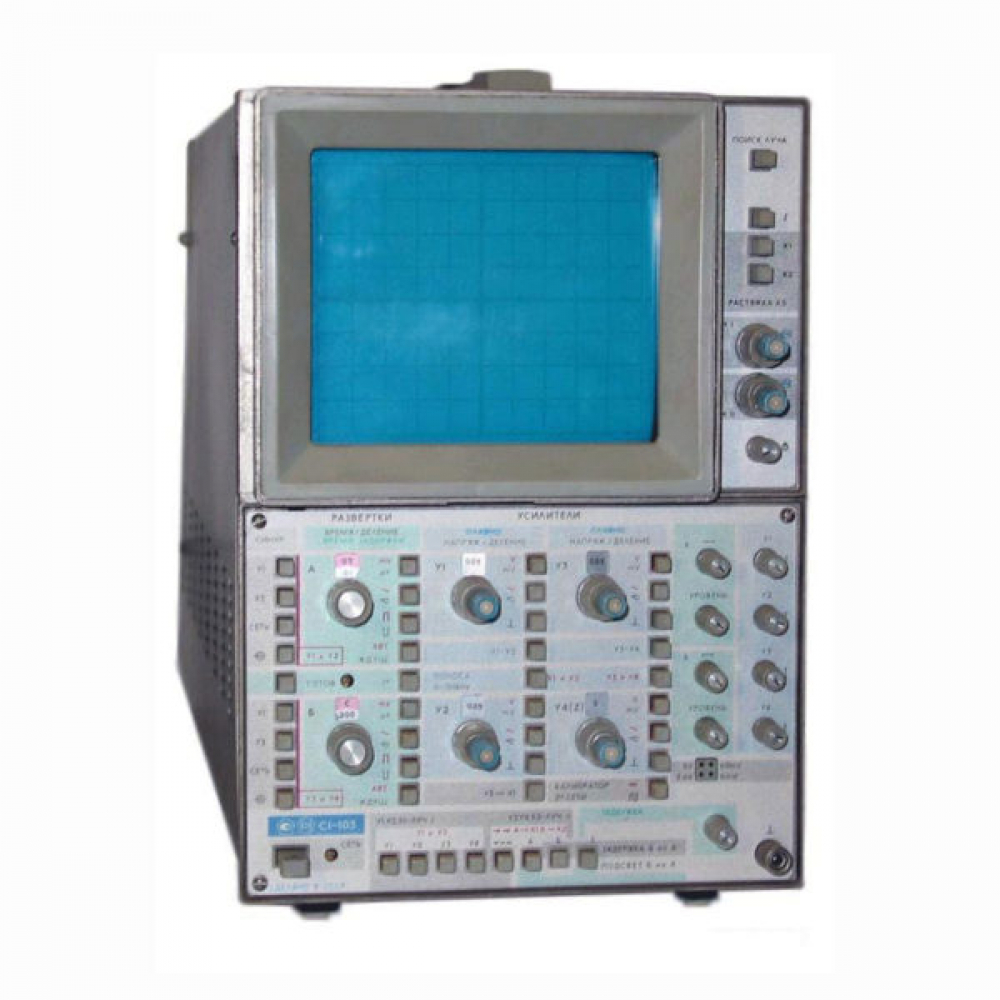

Описание Осциллограф двухлучевой С1-103 предназначен для исследования четырех сигналов с амплитудами 0,2 мВ-300 В и длительностями 0,4 мкс -5 с в одном или двух временных масштабах. Отличается широкими функциональными возможностями, высокой чувствительностью, большой рабочей частью экрана, простотой обслуживания и ремонта, небольшими габаритными размерами и массой, высокой технологичностью изготовления. Осциллограф имеет: четыре усилителя вертикального отклонения, два из которых имеют дифференциальные входы; две независимые развертки; внешнюю модуляцию яркости луча; поиск положения луча в случае выхода изображения за пределы экрана ЭЛТ; автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от устанавливаемого коэффициента развертки. Главные особенности Двухлучевая ЭЛТ 17ЛО4И Размер изображения 114х94 мм Полоса пропускания 10 МГц Высокая чувствительность Дифференциальные входы Автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от устанавливаемого коэффициента развёртки Тип индикатора – ЭЛТ 17Л04И Покупая осциллограф двухлучевой С1-103 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Электроаппарат |
Модель | С1-103 |
Гарантия | 1 год |
Госреестр | 7652-80 |
Технические условия (ТУ) | (ТУ): ГОСТ 22261-94, ГОСТ 22737-90 и ГВ2.044.114 ТУ |
Межповерочный интервал | 1 год |
Вертикальное отклонение | |
Полоса пропускания | 0-10 МГц |
Количество каналов | 4 канала |
Коэффициент отклонения | 0,05-0,2 мВ/дел (0-1 МГц), 0,5 мВ/дел-20 В/дел (0-10 МГц) |
Погрешность коэффициентов отклонения | 4% |
Режим работы коммутатора | канал у 1 на луч 1 и канал У2 на луч П, канал У1, У 2, УЗ и У4 совместно или в любой комбинации, коммутация каналов У1 и У 2 и (или) УЗ и У4 поочередная или прерывистая |
Входное полное сопротивление | 1 МОм/60 пФ (с делителем 10 МОм/20 пФ) |
Горизонтальное отклонение | |
Коэффициент разверток (основной и задержанной) | 0,1 мкс/дел – 5 с/дел с 5-кратной растяжкой |
Погрешность коэффициентов развертки | 4% |
Режим работы разверток | развертка А на луч Т и развертка Б на луч II, развертка А на луч I и луч II, развертка Б на луч I и луч II, запуск развертки Б задерживается от развертки А и развертка Б работает на лучи I и II, развертка А подсвечивается задержанной разверткой Б |
Синхронизация | внутренняя – при изображении 9 мм в диапазоне частот до 10 МГц внешняя – сигналами с амплитудой 0,5-10 В и частотой до 10 МГц |
Режим запуска развертки | автоколебательный, ждущий, однократный |
Общие данные | |
Время установления рабочего режима | 15 минут |
Время непрерывной работы | 8 часов |
Средняя наработка на отказ | 4 000 часов |
Срок службы | 10 лет |
Рабочие условия эксплуатации | температура от +5 до +40°С относительная влажность при температуре 30°С 95% |
Потребляемая мощность | 130 В·А |
Питание | 220 В, 50-60 Гц |
Глубина | 541 мм |
Ширина | 212 мм |
Высота | 304 мм |
Вес | 17 кг |
Комплект поставки | Осциллограф двухлучевой С1-103 |
Варианты написания в сети Internet | С 1-103, С1 103, С1/103 |
! . | |
