Описание

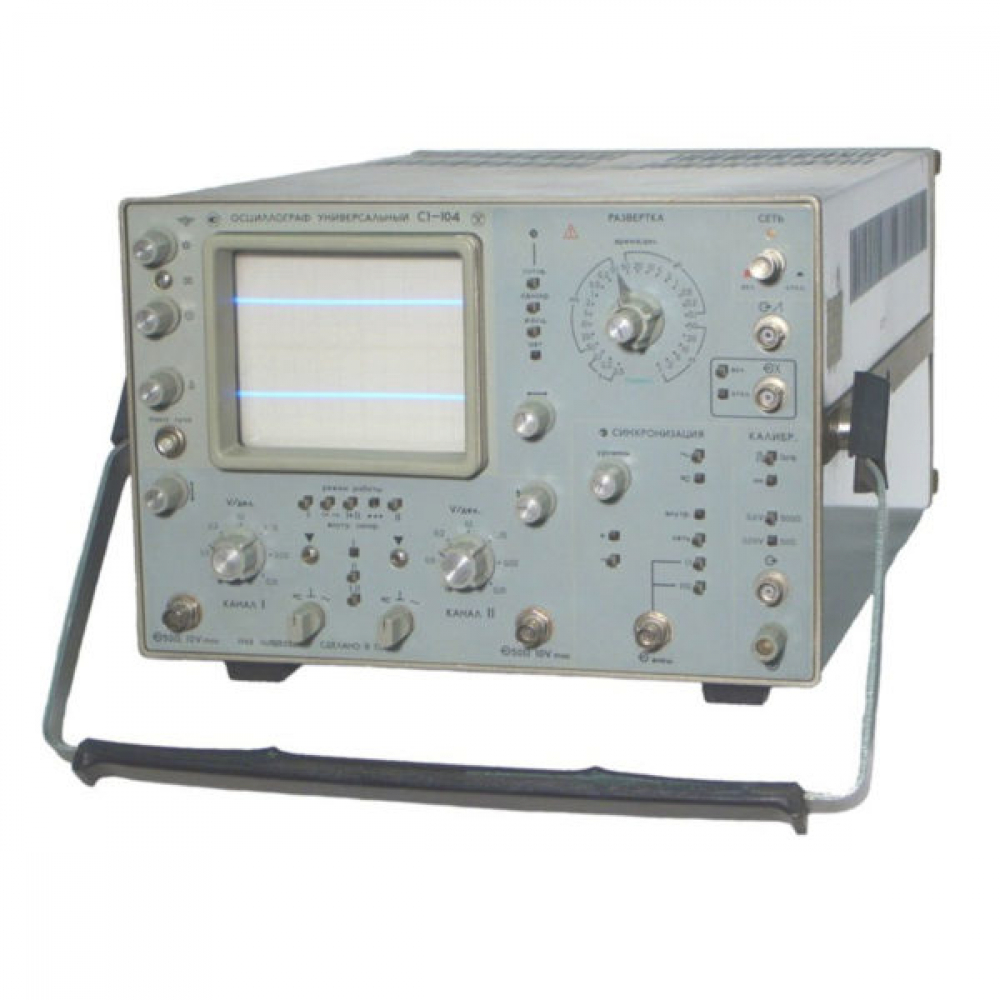

Описание Осциллограф универсальный С1-104 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 500 МГц путем: измерения амплитудных и временных параметров исследуемого сигнала в диапазоне от 0,04 В до 8 В, с выносным делителем 1:10 – до 10 В, с активным пробником – до 24 В и временных интервалов в диапазоне от 4·10-9с до 0,5 с; одновременного изображения двух исследуемых сигналов на одной развертке. Прибор предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ. Главные особенности Полоса пропускания 500 МГц Два канала Тип индикатора – ЭЛТ 16Л0101А Рабочая часть экрана 80×100 мм Покупая осциллограф универсальный С1-104 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | Радиозавод |
Модель | С1-104 |
Гарантия | 1 год |
Госреестр | 8255-88 |
Технические условия (ТУ) | (ТУ): ГОСТ 22737-77 |
Межповерочный интервал | 1 год |
Вертикальное отклонение | |
Полоса пропускания | 0 – 500 МГц |
Количество каналов | 2 канала |
Коэффициент отклонения | 10 мВ/дел – 1 В/дел |
Погрешность коэффициентов отклонения | 4% |
Время нарастания ПХ | < 0,8 нс |
Выброс | < 10% |
Максимальное входное напряжение | 8 В, 10 В (с делителем) 24 В (с активным пробником) |
Входной импеданс | 50 Ом, 500 Ом (с делителем) 100 кОм/7,5 пФ (с активным пробником) |
Режимы работы | канал 1, канал 2, каналы 1+2, каналы 1, 2 прерывисто/поочередно |
Горизонтальное отклонение | |
Коэффициент разверток | 1 нс/дел – 50 мс/дел |
Погрешность коэффициентов развертки | 6% |
Режим работы разверток | автоколебательный, ждущий, однократный |
Синхронизация | канал 1, канал 2, сеть, внешняя |
Внешняя синхронизация | частота 20 Гц – 500 МГц уровень 0,4 В – 4 В |
Калибратор | меандр (1 кГц, 0,06/0,6 В) |
Общие данные | |
Потребляемая мощность | 170 В А |
Питание | 220±22 В, 50±0,5 Гц |
Глубина | 494 мм |
Ширина | 345 мм |
Высота | 217 мм |
Вес | 16 кг |
Комплект поставки | Осциллограф универсальный С1-104 |
Варианты написания в сети Internet | С 1-104, С1 104, С1/104 |
! . | |
Доставка
Для того, чтобы купить С1-104 осциллограф универсальный, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на С1-104 осциллограф универсальный. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести С1-104 осциллограф универсальный Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
