Описание

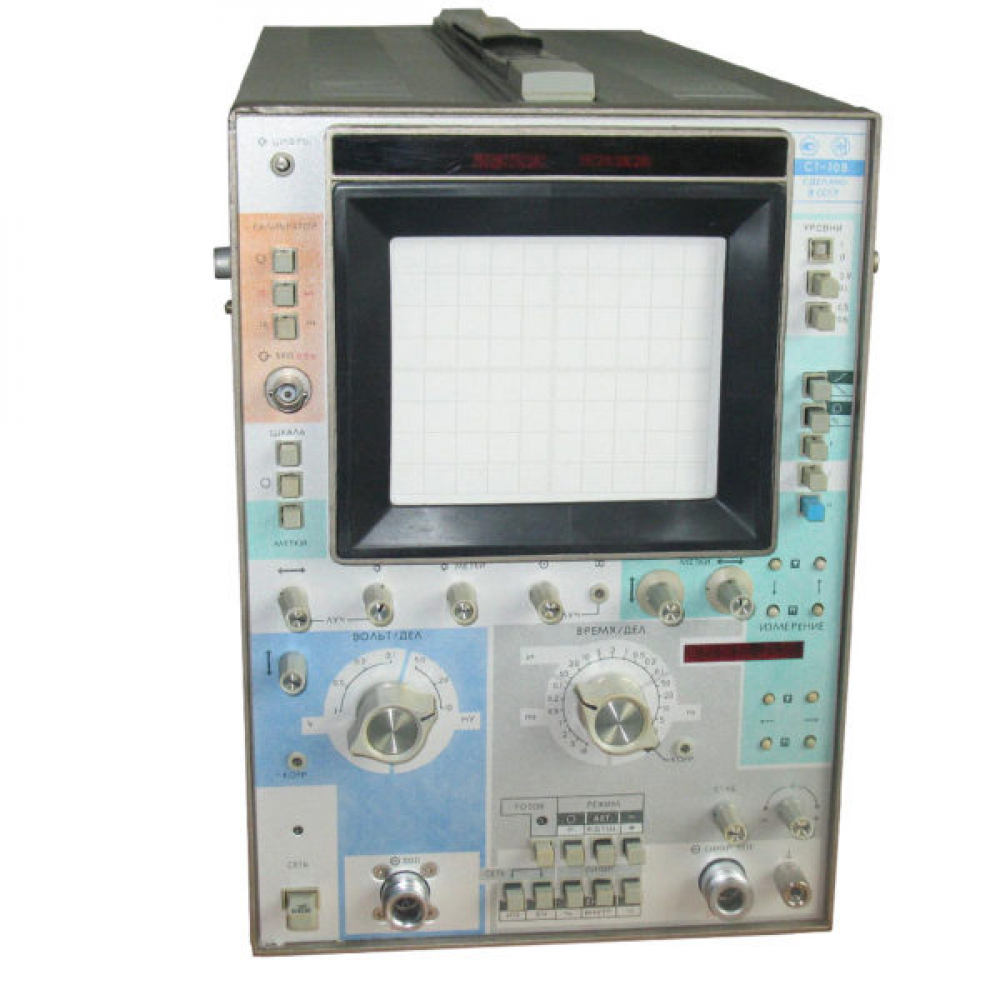

Описание Осциллограф универсальный С1-108 предназначен для исследования формы и точных измерений амплитудно-временных параметров периодических и однократных электрических сигналов с амплитудами от 20 мВ до 25 В и длительностями от 5 нс до 100 мс. Используется для аттестации средств измерений (генераторов импульсных сигналов, измерителей параметров импульсов и т. п.), средств связи, для измерений динамических параметров полупроводниковых приборов, импульсных характеристик четырехполюсников и в других областях науки и техники. В приборе использованы БИС, СИС, микросхемы частного применения и др., что позволило увеличить его надежность и уменьшить объем и массу. По сравнению с осциллографом С1-75 имеет в 1,4 раза шире полосу пропускания и в 2,5 раза выше точность измерений. Встроенный в прибор микропроцессор и цифровой отсчет уменьшили более чем в 3 раза время измерений. Главные особенности Полоса пропускания 350 МГц Встроенный микропроцессор Цифровой отсчет Электронная шкала Тип индикатора – ЭЛТ 16Л0101А Рабочая часть экрана 80×100 мм Скорость фотозаписи 2000 км/с Покупая осциллограф универсальный С1-108 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Электроаппарат
|
|
Модель
|
С1-108
|
|
Гарантия
|
1 год
|
|
Госреестр
|
7866-80
|
|
Технические условия (ТУ)
|
ГОСТ 22261-94, ГОСТ 22737-90 и ГВ2.044.117 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Вертикальное отклонение
|
|
|
Полоса пропускания
|
350 МГц
|
|
Количество каналов
|
1 канал
|
|
Время нарастания
|
1 нc
|
|
Коэффициент отклонения
|
10 мВ/см-1 В/см
|
|
Погрешность измерения напряжения
|
1±0,5(10/n)]%, где n – изображение, см
|
|
Входное сопротивление
|
50 Ом, с активным пробником 100 кОм, 4 пФ
|
|
Горизонтальное отклонение
|
|
|
Коэффициент развертки
|
1 нс/см-10 мс/см
|
|
Погрешность измерения временных интервалов
|
[0,5±0,4(10/n)]%
|
|
Общие данные
|
|
|
Время установления рабочего режима
|
15 минут
|
|
Время непрерывной работы
|
8 часов
|
|
Срок службы
|
10 лет
|
|
Средняя наработка на отказ, не менее
|
4 000 часов
|
|
Рабочие условия эксплуатации
|
температура окружающей среды от +5 … до +40°С
относительная влажность при температуре +30°С 85%
|
|
Потребляемая мощность
|
110 В·А
|
|
Питание
|
220 В, 50-60 Гц
|
|
Глубина
|
526 мм
|
|
Ширина
|
200 мм
|
|
Высота
|
304 мм
|
|
Вес
|
17 кг
|
|
Комплект поставки
|
Осциллограф универсальный С1-108
|
|
Варианты написания в сети Internet
|
С 1-108, С1 108, С1/108
|
|
! .
|
|
