Описание

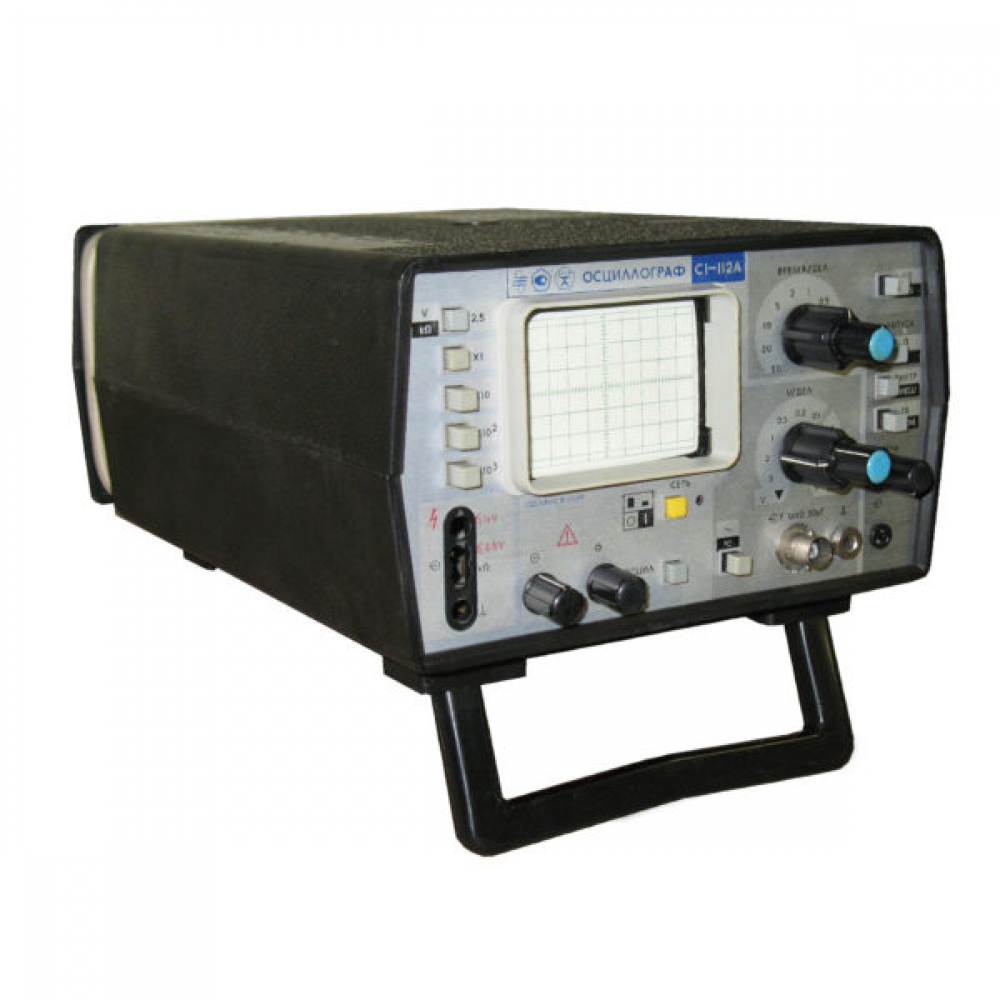

Описание Осциллограф С1-112А предназначен для исследования сигналов с амплитудой 5 мВ – 250 В и длительностью 0,12 мкc – 0,5 с (0,06 мкс – 0,5 с) в режиме осциллографа, измерения напряжений постоянного тока до 1000 В и активных сопротивлений до 2,5 МОм с цифровой индикацией результатов измерений на экране ЭЛТ в режиме мультиметра. Прибор широко применяются при проверке и ремонте промышленной и бытовой электронной аппаратуры в ремонтных мастерских, учебных заведениях и радиолюбителями. Конструктивно осциллографы выполнены в технологическом корпусе настольного типа. Малые габаритные размеры и масса позволили снизить трудоемкость изготовления приборов. Главные особенности Малогабаритный сервисный осциллограф-мультиметр Полоса пропускания 10 МГц Тип индикатора – ЭЛТ 8ЛО6И Покупая осциллограф С1-112А в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
ПО им. 60-летия Октября
|
|
Модель
|
С1-112А
|
|
Гарантия
|
1 год
|
|
Госреестр
|
11763-89
|
|
Технические условия (ТУ)
|
ВФ2.044.010 ТУ
|
|
Межповерочный интервал
|
1 год
|
|
Канал вертикального отклонения
|
|
|
Полоса пропускания
|
0…10МГц
|
|
Коэф. отклонения (Коткл.)
|
5мВ/дел…5В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
±4…6%
±6…8% с делителем 1:10
|
|
Время нарастания
|
≤ 35нс
|
|
Выброс
|
≤ 10%
|
|
Входной импеданс
|
1МОм/30пФ
|
|
Задержка изображения
|
≥ 20нс
|
|
Макс. входное напряжение
|
250В (при переменной составляющей ≤ 30В)
|
|
Канал горизонтального отклонения
|
|
|
Коэф. развертки (Кразв.)
|
0,05мкс/дел…50мс/дел (шаг 1-2-5)
|
|
Погрешность установки Кразв.
|
±4%
±5% при 0.05мкс/дел
|
|
Режимы запуска развертки
|
Автоколебательный
|
|
Синхронизация
|
|
|
Источники синхронизации
|
Внутренний, ТВ-сигнал, внешний
|
|
Частота внеш. синхронизации
|
20Гц…10МГц (синусоидальный или импульсный сигнал)
|
|
Уровень внеш. синхронизации
|
0.5В…5В
|
|
ЭЛТ
|
|
|
Размер экрана
|
6.6х10 дел. (40х60мм)
|
|
Ширина луча
|
≤ 0.8мм
|
|
РЕЖИМ МУЛЬТИМЕТРА (постоянное напряжение)
|
|
|
Диапазон напряжений
|
1мВ…1000В
|
|
Предел измерения
|
2.5В/25В/250B/2500B
|
|
Погрешность измерения
|
±(1% + 250ед.)
|
|
Макс. входное напряжение
|
1200В
|
|
Входной импеданс
|
10МОм
|
|
Сопротивление
|
|
|
Диапазон сопротивлений
|
1Ом…2500кОм
|
|
Предел измерения
|
2.5кОм/25кОм/250кОм/2500кОм
|
|
Погрешность измерения
|
±(2% + 500ед.)
|
|
Дисплей
|
|
|
Тип индикаторов
|
Синтез цифровых символов на экране ЭЛТ
|
|
Формат индикации
|
4 разряда, индикация полярности и перегрузки
|
|
Общие данные
|
|
|
Потребляемая мощность
|
25 В·А
|
|
Питание
|
220 В, 50 Гц
|
|
Глубина
|
250 мм
|
|
Ширина
|
190 мм
|
|
Высота
|
110 мм
|
|
Вес
|
3,6 кг
|
|
Комплект поставки
|
Осциллограф С1-112А
|
|
Варианты написания в сети Internet
|
С 1-112А, С1 112А, С1/112А, С1/112 А, С1/112/А
|
|
! .
|
|
