Описание

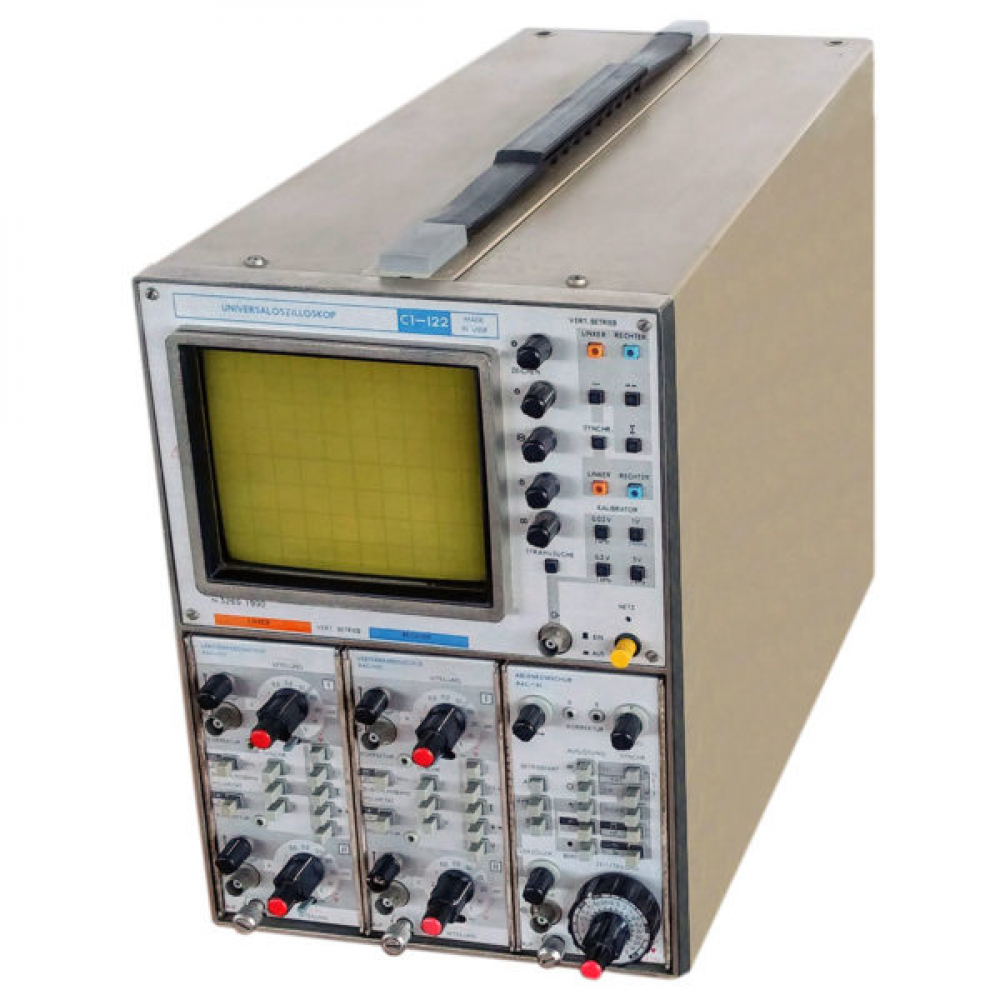

Описание Осциллограф универсальный С1-122 представляет собой многофункциональный прибор переменной структуры, использующий серию сменных блоков. Схемно-конструктивное построение осциллографов обеспечивает полную взаимоменяемость сменных блоков и позволяет потребителю на основе базового блока С1-122 создавать различные по функциональным возможностям приборы: Универсальные с полосой пропускания 100МГц Стробоскопические с полосой пропускания до 18ГГц Цифровые с частотой дискретизации до 40МГц и управлением по КОП Анализаторы логических состояний цифровых схем с частотой до 100МГц. Прибор применяется в вычислительной, радиолокационной технике, технике средств связи, экспериментальной физике, биомедицине, механических и вибрационных испытаниях. Главные особенности 4 канала Знаковая индикация на экране ЭЛТ 14 сменных блоков Рабочая часть экрана ЭЛТ 100х120 мм Тип индикатора – ЭЛТ 17ЛО7И Покупая осциллограф универсальный С1-122 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | ПО им. 60-летия Октября |
Модель | С1-122 |
Гарантия | 1 год |
Госреестр | 10954-87 |
Технические условия (ТУ) | ГОСТ 22261-82, 22737-85 |
Межповерочный интервал | 2 года |
Параметры | |
Количество каналов | 4 канала |
Сменных блоков | 14 |
Рабочая часть экрана ЭЛТ | 100х120мм |
Тип индикатора | ЭЛТ 17ЛО7И |
Знаковая индикация на экране ЭЛТ | |
Анализ логических состояний | |
Цифровое запоминание | |
Программное управление | |
КОМПЛЕКТЫ ПОСТАВОК ОСЦИЛЛОГРАФА С1-122 | |
Осциллограф универсальный С1-122/1 | |
Тип сменного блока | Я4С-90 (2 шт) Я4С-91 |
Осциллограф универсальный С1-122/2 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-97 |
Осциллограф универсальный С1-122/3 | |
Тип сменного блока | н/д |
Осциллограф универсальный С1-122/4 | |
Тип сменного блока | Я4С-89 Я4С-100 Я4С-101 Я4С-102 |
Осциллограф универсальный С1-122/5 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-98 |
Осциллограф универсальный С1-122/6 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-92 |
Осциллограф универсальный С1-122/7 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-105 |
Осциллограф универсальный С1-122/8 | |
Тип сменного блока | Я4С-122 |
Осциллограф универсальный С1-122/9 | |
Тип сменного блока | Я4С-110 |
Осциллограф универсальный С1-122/10 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-97 Я4С-98 Я4С-105 |
Осциллограф универсальный С1-122/11 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-105 |
Осциллограф универсальный С1-122/12 | |
Тип сменного блока | Я4С-90 Я4С-91 Я4С-97 Я4С-98 Я4С-105 |
Осциллограф универсальный С1-122/13 | |
Тип сменного блока | Я4С-89 Я4С-100 Я4С-101 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПОВ СМЕННЫХ БЛОКОВ ПРИБОРОВ | |
ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ | |
Я4С-90, усилитель | |
Число каналов | 2 канала |
Время нарастания | 3,5нс |
Полоса пропускания | 0МГц-100МГц |
Коэффициенты отклонения | 5мВ/дел-5В/дел |
Полное входное сопротивление | 1 МОм 20пФ |
Я4С-96, двухканальный стробоскопический преобразователь | |
Число каналов | 2 канала |
Время нарастания | – |
Полоса пропускания | 0МГц-12ГГц |
Коэффициенты отклонения | 2мВ/дел-200мВ/дел |
Полное входное сопротивление | 50 Ом±1 Ом |
Я4С-100, двухканальный стробоскопический преобразователь | |
Число каналов | 2 канала |
Время нарастания | – |
Полоса пропускания | 0МГц-18ГГц |
Коэффициенты отклонения | 2мВ/дел-200мВ/дел |
Полное входное сопротивление | 50 Ом±1 Ом |
Я4С-122, анализатор сигналов | |
Число каналов | 2 канала |
Время нарастания | 35нс |
Полоса пропускания | 0МГц-10МГц |
Коэффициенты отклонения | 0,5мВ/дел-5В/дел |
Полное входное сопротивление | 1 Ом 47пФ |
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ | |
Я4С-91, блок развертки | |
Коэффициенты разверток | А 5нс/дел-50мс/дел Б 20нс/дел-5мс/дел |
Диапазон частот синхронизации | 20Гц-100МГц |
Минимальный уровень синхронизации | внутренний 0,8дел внешний 0,4В |
Я4С-95, блок стробоскопической развертки | |
Коэффициенты разверток | А 20нс/дел-50 мс/дел Б – |
Диапазон частот синхронизации | 50Гц-5ГГц |
Минимальный уровень синхронизации | внутренний – внешний 0,1В в полосе частот 0,5ГГц-5ГГц |
Я4С-101, блок стробоскопической развертки | |
Коэффициенты разверток | А 0,01нс/дел-0,01мс/дел Б – |
Диапазон частот синхронизации | 50Гц-10ГГц |
Минимальный уровень синхронизации | внутренний – внешний 0,05В в полосе частот 50Гц-1ГГц; 0,1В в полосе частот 0,5ГГц-10ГГц |
Я4С-122, анализатор сигналов | |
Коэффициенты разверток | А 20нс/дел-1с/дел Б – |
Диапазон частот синхронизации | 10Гц-10МГц |
Минимальный уровень синхронизации | внутренний 0,8дел внешний 0,2В |
СМЕННЫЕ БЛОКИ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ | |
Блок генератора перепада напряжения Я4С-89 | |
Выполняемые функции | Генерирование перепада напряжения |
Блок цифровой задержки Я4С-98 | |
Выполняемые функции | Цифровая задержка запуска, измерение временных интервалов |
Блок вольтметра универсального Я4С-97 | |
Выполняемые функции | Измерение постоянного напряжения и тока, сопротивления, температуры |
Блок характериографа Я4С-92 | |
Выполняемые функции | Измерение статических характеристик полупроводниковых приборов |
Блок задержки Я4С-102 | |
Выполняемые функции | Задержка двух импульсных сигналов |
Блок логического анализатора Я4С-110 | |
Выполняемые функции | Логический анализ цифровых схем |
Блок анализатора сигналов Я4С-122 | |
Выполняемые функции | Аналого-цифровое преобразование, запоминание и связь ЭВМ через интерфейс КОП. Режимы работы каналов вертикального отклонения: Левый канал; правый канал; “прерывисто”; поочередно; сумма Режимы синхронизации: От левого канала вертикального отклонения; от правого канала вертикального отклонения; от левого и правого каналов |
Питание | 220 В, 50 Гц |
Глубина | 590 мм |
Ширина | 228 мм |
Высота | 349 мм |
Вес | 17 кг |
Комплект поставки | Осциллограф универсальный С1-122 |
Варианты написания в сети Internet | С 1-122, С1 122, С1/122 |
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров. |
