Описание

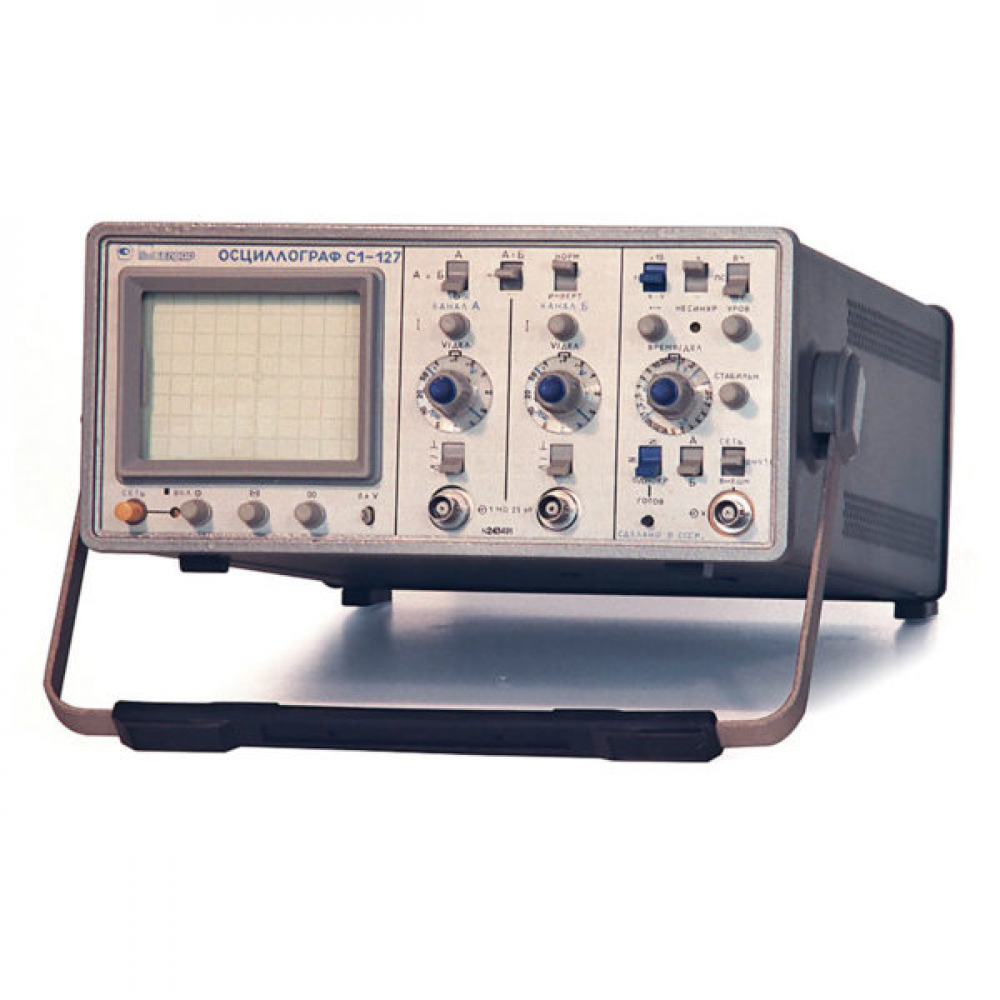

Описание Осциллограф С1-127 предназначен для исследовании электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей. Прибор выполнен в виде настольных переносных приборов. Главные особенности Малые габариты Жесткие условия эксплуатации Напряжение питающей сети постоянного тока с блоком преобразователя (27 ± 2,7) В Рабочая часть экрана 60х80 мм Покупая осциллограф С1-127 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Минский приборостроительный завод
БелВАР
|
|
Модель
|
С1-127
|
|
Гарантия
|
1 год
|
|
Госреестр
|
46102-14
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Межповерочный интервал
|
1 год
|
|
Параметры
|
|
|
Количество каналов
|
2 канала
|
|
Полоса пропускания
|
50 Гц
|
|
Время нарастания ПХ, не более
|
7 нс
|
|
Диапазон коэффициентов отклонения
|
от 1 до 5000 мВ/дел
|
|
Пределы допускаемого значения основной погрешности
|
для коэффициентов отклонения (0,005-5) В/дел ±3 % (±4%с делителем 1:10)
для коэффициентов отклонения 1 и 2 мВ/де ±4% (±5% с делителем 1:10)
в рабочих условиях эксплуатации для коэффициентов
отклонения (0,005-5) В/дел ±4,5% (±5,5% с делителем 1:10)
для коэффициентов отклонения 1 и 2 мВ/дел ±6,0% (±7% с делителем 1:10)
|
|
Диапазон коэффициентов развертки
|
от 0,05 мкс/дел до 0,2 с/дел
|
|
Пределы допускаемого значения основной погрешности
|
коэффициентов развертки ±3 %
коэффициентов развертки с растяжкой ±4 %
|
|
Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации
|
±4,5 %
|
|
Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации
с растяжкой
|
±6 %
|
|
Пределы допускаемого значения основной погрешности измерения временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел
|
±5 % (с растяжкой)
|
|
Пределы допускаемого значения погрешности измерения временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации
|
±7,5 %
|
|
Параметры калибратора
|
|
|
Частота следования импульсов, Гц
|
1000±10 Гц
|
|
Амплитуда
|
0,6±0,006 В
|
|
Параметры входов каналов вертикального отклонения
|
|
|
Входное активное сопротивление
|
1±0,03 МОм
|
|
Входное активное сопротивление с делителем 1:10
|
10±0,3 МОм
|
|
Входная емкость, не более
|
25 пФ
|
|
Входная емкость с делителем 1:10,не более
|
15 пФ
|
|
Диапазон частот синхронизации
|
от 10 Гц до 75 МГц
|
|
Минимальный уровень сигнала
|
при внутренней синхронизации, не более 0,8 дел
при внешней синхронизации, не более 0,2 В
|
|
Общие данные
|
|
|
Средняя наработка на отказ, не менее
|
7 000 часов
|
|
Гамма-процентный ресурс при γ =95%, не менее
|
1 000 часов
|
|
Среднее время восстановления, не более
|
3 часа
|
|
Время непрерывной работы
|
16 часов
|
|
Рабочие условия эксплуатации
|
температура от -30 до +50 ºС
влажность 98 % при 25 ºС
|
|
Потребляемая мощность, не более
|
50 В·А
|
|
Питание
|
напряжение питающей сети переменного тока (230 ± 23) В, частотой (50 ±1) Гц; (220 ± 11) В, (115 ± 6) В, частотой (400 ±10) Гц
напряжение питающей сети постоянного тока с блоком преобразователя (27 ± 2,7) В
|
|
Глубина
|
405 мм
|
|
Ширина
|
295 мм
|
|
Высота
|
130 мм
|
|
Вес
|
6 кг
|
|
Комплект поставки
|
Осциллограф С1-127
|
|
Варианты написания в сети Internet
|
С 1-127, С1 127, С1/127
|
|
! .
|
|
