Описание

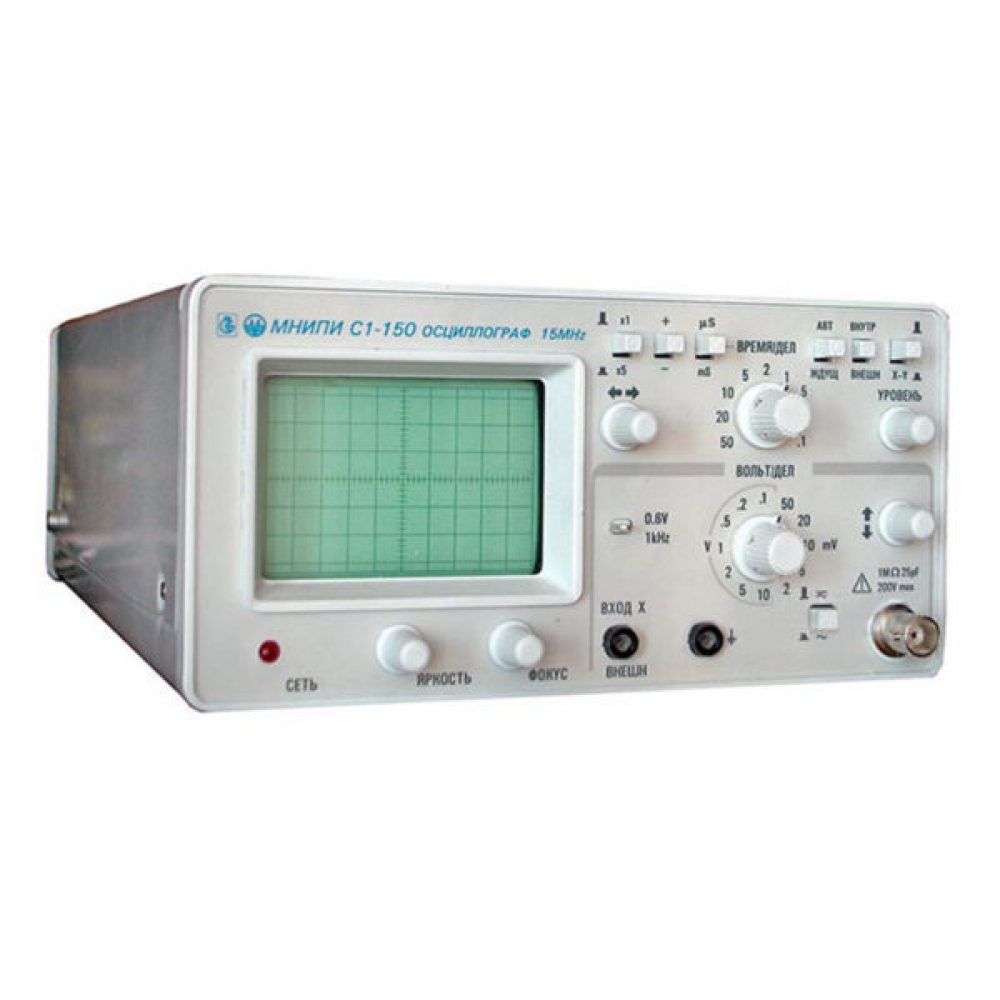

Описание Осциллограф С1-150 предназначен для исследования электрических сигналов в полосе пропускания 0-15 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Прибор предназначен для оперативного ремонта бытовой радиоэлектронной техники, решения несложных задач производства и использования в учебных и любительских целях. Главные особенности Полоса пропускания 0-15 МГц 1 канал Пятикратная растяжка Чувствительность 2 мВ/дел Экран 40×60 мм Ширина луча ≤ 0,8 мм Покупая осциллограф С1-150 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.Технические характеристики
Производитель | МНИПИ |
Модель | С1-150 |
Гарантия | 1 год |
Госреестр | 16927-97 |
Технические условия (ТУ) | ТУ РБ 14559587.035-96 |
Межповерочный интервал | 1 год |
Вертикальное отклонение | |
Количество каналов | 1 канал |
Полоса пропускания | 0-15 МГц |
Время нарастания ПХ | ≤ 24 нс |
Входной импеданс | 1 МОм/25 пф, (с делителем 1:10 10 МОм/15 пФ) |
Коэффициенты отклонения | 2 мВ/дел-10В/дел (шаг 1-2-5) |
Входное напряжение | с открытым входом ≤90 с закрытым входом ≤200 с делителем 1:10 ≤250 |
Горизонтальное отклонение | |
Коэффициенты развёртки | 0,1 мкс/дел-50 мс/дел (шаг 1-2-5) |
Погрешность установки | ±5% с растяжкой ±7% |
Растяжка развёртки | x 5 |
Режимы развёртки | автоколебательный, ждущий |
Синхронизация | |
Источники | внутренний, внешний |
Внешняя синхронизация | 10 Гц-15 МГц; 0,2-10 В |
Режим X-Y | в полосе 100 кГц, коэф. отклонения 300 мВ/дел |
Общие данные | |
Размер экрана | 40×60 мм |
Встроенный калибратор | “меандр” (1000±15) Гц, (0,6±0,009) В |
Условия эксплуатации | рабочая температура от +10°С…до +35°С влажность 80% при +25 °С атмосферное давление от630 до 800 мм.рт.ст |
Средняя наработка на отказ, не менее | 8 000 часов |
Потребляемая мощность | 25 В·А |
Питание | 220 В ±10%, 50 Гц |
Глубина | 325 мм |
Ширина | 180 мм |
Высота | 98 мм |
Вес | 2,8 кг |
Комплект поставки | Осциллограф С1-150 |
Варианты написания в сети Internet | С 1-150, С1 150, С1/150 |
! . | |
Доставка
Для того, чтобы купить С1-150 осциллограф, вы можете отправить заявку в свободной форме на info@zenit-electro.ru , прикрепив карточку Вашей организации. В ответ вы получите счёт, где будет указаны сроки поставки и актуальная цена на С1-150 осциллограф. Так же Вы можете получить консультацию наших специалистов по «бесплатному» номеру 8 800 555-43-55. Приобрести С1-150 осциллограф Вы можете как с налогом НДС так и без него. Во втором случае стоимость будет снижена.
