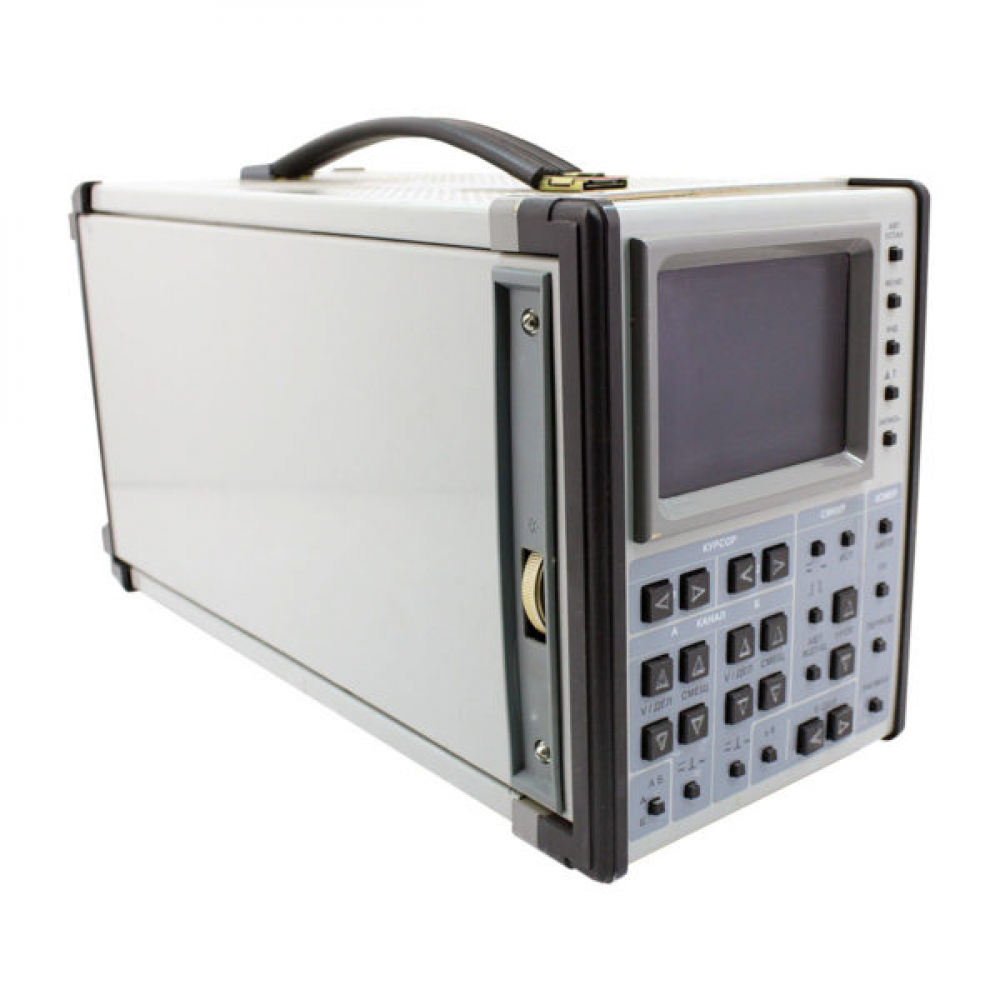

Описание Портативный осциллограф С1-154 предназначен для визуального наблюдения, запоминания в цифровой форме и измерения амплитудно-временных параметров: периодических электрических сигналов в динамическом диапазоне от 10 мВ до 200 В и полосе частот от 0 до 100 МГц; непериодических электрических сигналов, в том числе однократных импульсов, в том же динамическом диапазоне, но более узкой полосе частот, определяемой частотой дискретизации, максимальное значение которой 2 МГц. В осциллографе С1-154 используется принцип аналого-цифрового преобразования мгновенных значений измеряемых сигналов с запоминанием соответствующих им восьмиразрядных слов, их обработкой и индикацией на растровом индикаторе. Управление процессами измерения, обработки и индикации измеряемых сигналов осуществляется микропроцессором. В состав структурной схемы осциллографа С1-154 входят два идентичных измерительных канала А и Б, содержащих: аттенюатор, усиливающий или ослабляющий входной сигнал в зависимости от его уровня линию задержки, позволяющую на коротких развертках наблюдать фронт входного сигнала при внутреннем запуске устройство выборки-хранения (УВХ), предназначенное для фиксации выбранных мгновенных значений сигнала аналого-цифровой преобразователь (АЦП), преобразующий мгновенные значения сигнала в восьмиразрядные слова оперативно-запоминающее устройство (ОЗУ) емкостью 2К шинный формирователь (ШФ), связывающий выходы данных АЦП и ОЗУ с общей шиной данных прибора Также в состав осциллографа С1-154 входят синхронизатор, определяющий момент запуска развертки микропроцессор, управляющий процессами измерения и индикации измеряемых сигналов устройство управления, преобразующее сигналы микропроцессора в сигналы, управляющие работой измерительных каналов, и выполняющее ряд других функций (формирование импульсов стробирования УВХ и АЦП, их автоматический временной сдвиг, формирование адресов для ОЗУ, обеспечение задержки и опережения запуска в реальном времени) клавиатура растровый индикатор с магнитным отклонением луча блок питания Покупая осциллограф С1-154 в компании ООО МК Зенит-Электро, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.
Технические характеристики
|
Производитель
|
Московский завод измерительной аппаратуры (МЗИА)
|
|
Модель
|
С1-154
|
|
Гарантия
|
12 месяца
|
|
Технические условия (ТУ)
|
ГОСТ 22261-94, ГОСТ 22737-90 и ИУШЯ.468166.002 ТУ
|
|
Госреестр
|
17072-98
|
|
Межповерочный интервал
|
2 года
|
|
Осциллограф обеспечивает на экране электронно-лучевой трубки (ЭЛТ) индикацию знаковой и графической информации. Осциллограф обеспечивает одноканальный и двухканальный режим работы. При двухканальном режиме обеспечивается одна временная база и независимые амплитудные тракты.
|
|
|
Рабочая часть экрана
|
|
|
по вертикали
|
не менее 58 мм
|
|
по горизонтали
|
не менее 70 мм
|
|
Входы каналов А и Б
|
|
|
связь по постоянному току (” ~ “)
|
1 МОм
|
|
связь по переменному току (” ~ “)
|
1 МОм
|
|
связь по постоянному току (” Ώ “)
|
50 Ом
|
|
“корпус” (“⊥”)
|
|
|
Aктивное сопротивление входов (в состоянии открытого входа)
|
(1±0,05) МОм
в состоянии 50 Ом – (50±2,5) Ом
|
|
Параллельная емкость
|
не более 35 пФ
|
|
Параметры входов каналов в режиме закрытого входа обеспечивают спад вершины импульса длительностью (10±0,1) мс
|
в пределах (36,5 ± 20) %
|
|
Входное сопротивление пробника 1:10 от 0,99 до 1,01 МОм с параллельной емкостью
|
не более 15 пФ
|
|
Максимально допустимое суммарное значение постоянного и переменного напряжений на закрытых входах каналов A и Б
|
не более 100 В
|
|
Пределы изменения смещения постоянной составляющей входного сигнала относительно нулевого значения на обоих каналах
|
установленное значение смещения индицируется на экране ЭЛТ не менее ±50% включенного диапазона
|
|
Осциллограф обеспечивает регистрацию, индикацию и измерение напряжений входного сигнала в каналах на девяти диапазонах, переключаемых с шагом 1-2-5, от 10 МV/ДЕЛ до 5 V/ДЕЛ без пробника.
|
|
|
Допускаемое напряжение, подаваемое на вход пробника 1:10
|
200 В
|
|
Предел допускаемой основной погрешности измерения напряжений на всех диапазонах входного сигнала без пробника в процентах
|
не более
δV = ±(1 + [VО/VХ])
где VО – конечное значение установленного диапазона входного сигнала (восемь V/ДЕЛ), В
VХ – измеряемое значение напряжения, В
|
|
Предел допускаемой погрешности измерения напряжений на всех диапазонах входного сигнала в рабочих условиях без пробника в процентах
|
не более
δV = ±(3 + [VО/VХ])
|
|
Предел допускаемой основной погрешности измерения напряжений на всех диапазонах входного сигнала с пробником 1:10 в процентах
|
не более
δV = ±(2 + [VО/VХ])
|
|
Предел допускаемой погрешности измерения напряжений на всех диапазонах входного сигнала в рабочих условиях с пробником 1:10 в процентах
|
не более
δV = ±(4 + [VО/VХ])
|
|
Смещение постоянной составляющей при переключении диапазонов напряжений не более одного деления включенного диапазона
|
|
|
Параметры переходной характеристики (ПХ) каналов A и Б
|
|
|
время нарастания
|
3,5 нс
|
|
выброс
|
5 %
|
|
время установления
|
15 нс
|
|
неравномерность вершины
|
± 2 %.
|
|
Aктивное сопротивление входа внешнего запуска от 90 до 110 кОм с параллельной емкостью не более
|
50 пФ
|
|
Запуск развертки записи
|
|
|
автоколебательный (“АВТ”)
|
|
|
ждущий (“ЖДУЩ”)
|
|
|
Запуск развертки записи от следующих источников
|
|
|
внешний 1:1
|
|
|
внешний с делителем 1:10
|
|
|
внутренний от каналов A или Б, или сигнала сети питания
|
|
|
Осциллограф обеспечивает запуск развертки записи нарастающей или спадающей частью сигнала в режиме открытого или закрытого входа синхронизации
|
|
|
Параметры сигнала запуска при внутренней синхронизации от канала А или Б
|
|
|
минимальный размах синусоидального сигнала при частоте до 20 МГц от включенного диапазона входного сигнала
|
не более 10%
|
|
минимальный размах синусоидального сигнала при частоте до 100 МГц от включенного диапазона входного сигнала
|
не более 30%
|
|
минимальная частота синхронизации в автоколебательном режиме
|
не более 50 Гц
|
|
Параметры сигнала запуска при внешней синхронизации
|
|
|
минимальный размах синусоидального сигнала при частоте до 20 МГц в режиме 1:1
|
не более 0,2 В
|
|
минимальный размах синусоидального сигнала при частоте до 100 МГц в режиме 1:1
|
не более 0,7 В
|
|
максимально допустимое суммарное значение постоянного и переменного напряжений на входе СИНХР
|
не более 10 В
|
|
минимальная частота синхронизации в автоколебательном режиме
|
не более 50 Гц
|
|
Осциллограф обеспечивает регулировку уровня запуска в пределах входного диапазона. При внутреннем запуске от канала А или Б при открытом входе синхронизации при задании уровня обеспечивается режим наблюдения задаваемого уровня. Установленное значение уровня и наличие синхронизации индицируются на экране ЭЛТ
|
|
|
Режимы записи входного сигнала:
|
|
|
циклическая запись (“ЦИКЛ”)
|
|
|
запоминание входного сигнала, записанного или записываемого в момент включения данного режима (“СТОП”)
|
|
|
Включение каждого из режимов индицируется надписью в правом верхнем углу индикатора
|
|
|
Осциллограф обеспечивает запись и индикацию сигнала не менее, чем 2000 точек. Коэффициент развертки устанавливается от 10 NS/ДЕЛ до 2 S/ДЕЛ с шагом 1-2-5. Установленное значение индицируется на экране индикатора. При коэффициентах развертки от 0,1 MS/ДЕЛ до 2 S/ДЕЛ обеспечивается запись однократного сигнала
|
|
|
Предел допускаемой основной погрешности измерения временных интервалов при коэффициентах развертки от 10 NS/ДЕЛ до 50 US/ДЕЛ
|
не более δТ=±2ТО/ТХ %
где ТО – длительность развертки (десять S/ДЕЛ или мкс)
ТХ – измеряемое значение интервала (мкс)
|
|
Предел допускаемой погрешности измерения временных интервалов при коэффициентах развертки от 10 NS/ДЕЛ до 50 US/ДЕЛ в рабочих условиях
|
не более δТ=±4ТО/ТХ %
|
|
Предел допускаемой погрешности измерения временных интервалов при коэффициентах развертки от 0,1 MS/ДЕЛ до 2 S/ДЕЛ
|
не более δТ=±0,3Т0/ТХ%
|
|
Примечание – Установленные временные параметры осциллографа и результаты измерения, выраженные в микросекундах, на экране индикатора обозначаются: “US”
|
|
|
При коэффициентах развертки от 0,1 MS/ДЕЛ до 2 S/ДЕЛ осциллограф обеспечивает запись сигналов с заданной задержкой или опережением относительно сигнала запуска
|
|
|
Максимальное значение задержки или опережения не менее длительности развертки (десять S/ДЕЛ). Значение задержки или опережения изменяется с дискретностью 1/200 установленного значения S/ДЕЛ. Значение задержки или опережения индицируется на экране индикатора
|
|
|
Осциллограф обеспечивает индикацию растянутого изображения по горизонтали в восемь раз
|
|
|
Осциллограф обеспечивает измерение отсчетов напряжений в точках курсоров и разности отсчетов между двумя курсорами
|
|
|
Осциллограф обеспечивает измерение интервалов времени между началом развертки записи и курсорами, а также между курсорами
|
|
|
Результаты и режим измерения индицируются на экране индикатора
|
|
|
Осциллограф обеспечивает автоматическое измерение:
|
|
|
амплитуды импульсного сигнала
|
|
|
размаха исследуемого сигнала
|
|
|
периода исследуемого сигнала
|
|
|
параметров переходной характеристики, а именно времени нарастания и времени установления исследуемого импульса
|
|
|
Измерение параметров производится однократно после нажатия соответствующей кнопки. При двухканальной работе измеряются параметры сигнала, на котором установлен курсор 1
|
|
|
Осциллограф обеспечивает автоматическую установку коэффициентов отклонения и развертки, а также уровня запуска при подаче на вход периодического сигнала со следующими предельными параметрами:
|
|
|
амплитуда
|
от 40 мВ до 15 В
|
|
частота повторения
|
не менее 50 Гц
|
|
Осциллограф имеет встроенное диагностическое обеспечение
|
|
|
Питание: сеть переменного тока
|
|
|
частота
|
(50±1) Гц
|
|
напряжение
|
(220±22) В
|
|
частота
|
(400+5/-20) Гц
|
|
напряжение
|
(220±4,5) В
|
|
содержание гармоник
|
до 5 %
|
|
Мощность, потребляемая от сети при номинальном напряжении:
|
|
|
при частоте сети 50 Гц
|
не более 60 B•A
|
|
при частоте сети 400 Гц
|
не более 90 В•А
|
|
Осциллограф обеспечивает связь через интерфейс RS-232. Прием и передача информации производится с частотой 4,8 кГц в последовательности: старт-бит, 8 бит данных и стоп-бит
|
|
|
Время непрерывной работы
|
не менее 16 ч
|
|
Наработка на отказ
|
не менее 12000 ч
|
|
Глубина
|
381 мм
|
|
Ширина
|
151 мм
|
|
Высота
|
209 мм
|
|
Вес
|
9 кг
|
|
Комплект поставки
|
Осциллограф С1-154
Комплект ЗИП
|
|
Варианты написания в сети internet
|
С1154, С1 154, С1/154, S1-154, S1154, S1 154, S1/154
|
